> Roth / TORO > Aufsitzmäher > Traktor > 246 HE > 309/72101 > 3900001 > Spannrolle & Pedalwelle

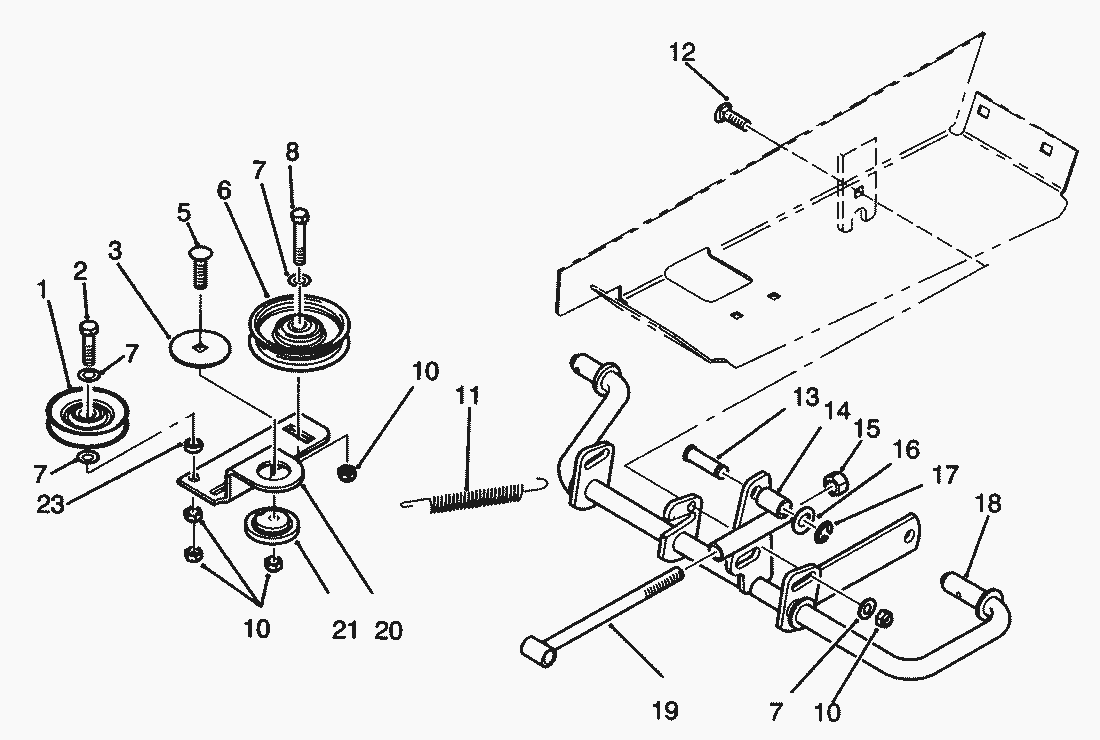

Ersatzteillisten für Toro Roth / TORO Spannrolle & Pedalwelle

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Pulley-Idler	1623
2	Schraube	323-8
3	Platte	111419
5	Schraube	3231-4
6	Pulley-Flat Idler	112425
7	Scheibe	3256-24
8	Schraube	323-10
10	Mutter	3296-23
11	Feder	79-7530
12	Bolzen	3231-25
13	Bolzen	79-1250
14	Gestaenge	78-7390
15	Mutter	3296-23
16	Scheibe	3256-26
17	Ring	32120-47
18	Shaft-Assembly	79-3401
19	Bolzen	78-7360
20	Keilriemenspanner	78-6771
21	Platte	111418
23	Distanzstueck (5)	104525
