Zurück zu
>
Roth / TORO
>
Aufsitzmäher
>
Traktor
>
246 HE
>
309/72101
>
3900001
>
Kotflügel & Sitz

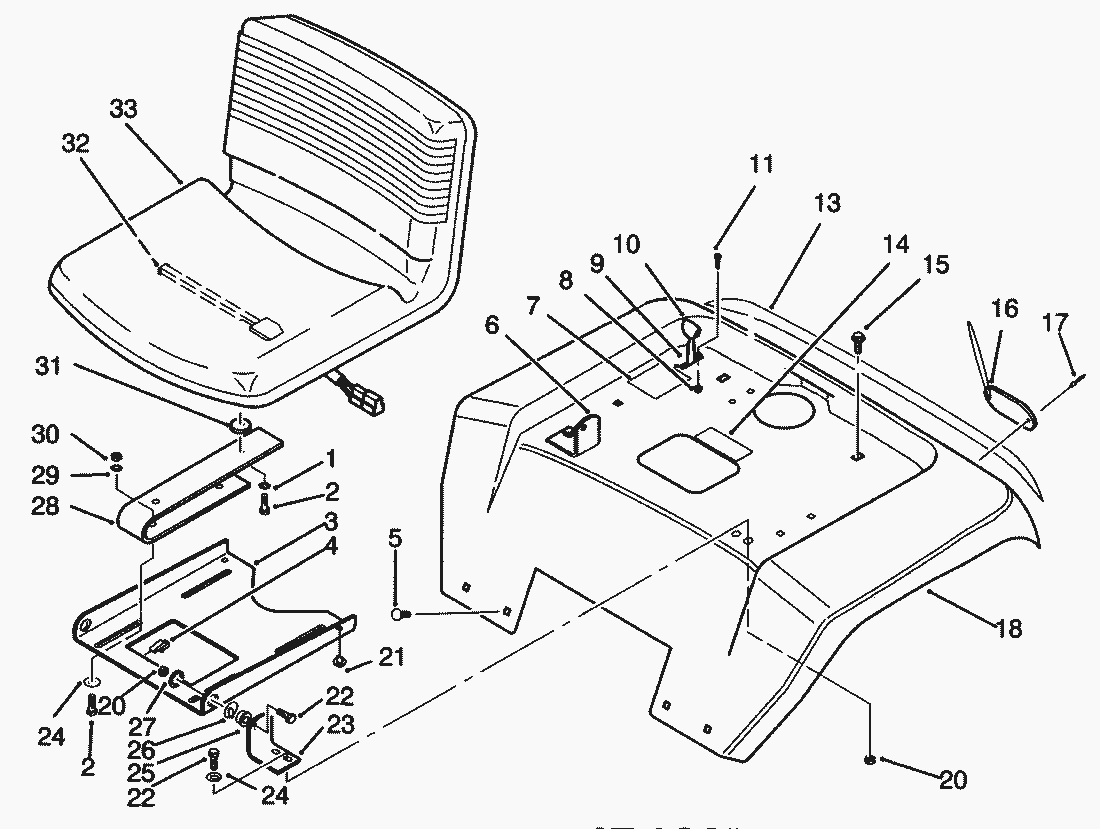

Ersatzteillisten für Toro Roth / TORO Kotflügel & Sitz
Pos.
Bezeichnung
Ersatzteilnummer
Fender & Safety Decal Assy. (Incl. Ref.
92-6349
Pos.
Bezeichnung
Ersatzteilnummer
1
Lockwasher
920082
2
Schraube
322-4
3
Plate-Pivot, Seat
78-2990
4
Clip-J
111392
5
Schloss Schraube
3230-23
6
Bracket-Pivot, R.H.
79-0950
7
Decal-Hydro Push (212-H)
114442
8
Nut-Hex
915740
9
Control-Valve, Push
116124
10
Knopf (5)
108917
11
Schraube
78-8710
13
Decal-Rear Fender
117760
14
Decal-Danger
88-2790
15
S.W. Form Screw
926720
16
Reflector
108547
17
Poprivet
109193
20
MUTTER
3296-29
21
Bumper
103887
22
Schraube
322-5
23
Bracket-Pivot, L.H.
79-0970
24
Scheibe
3256-23
25
Flanschbuechse
105503
26
Washer-Special
920271
27
Washer-Spring
79-0420
28
Spring-Seat
110920
29
Scheibe
3256-23
30
MUTTER
3296-29
31
Buechse
109989
32
Schalter
38-1420
33
Seat
79-0670
Decal-Maintenance
88-3200
