Armaturenbrett

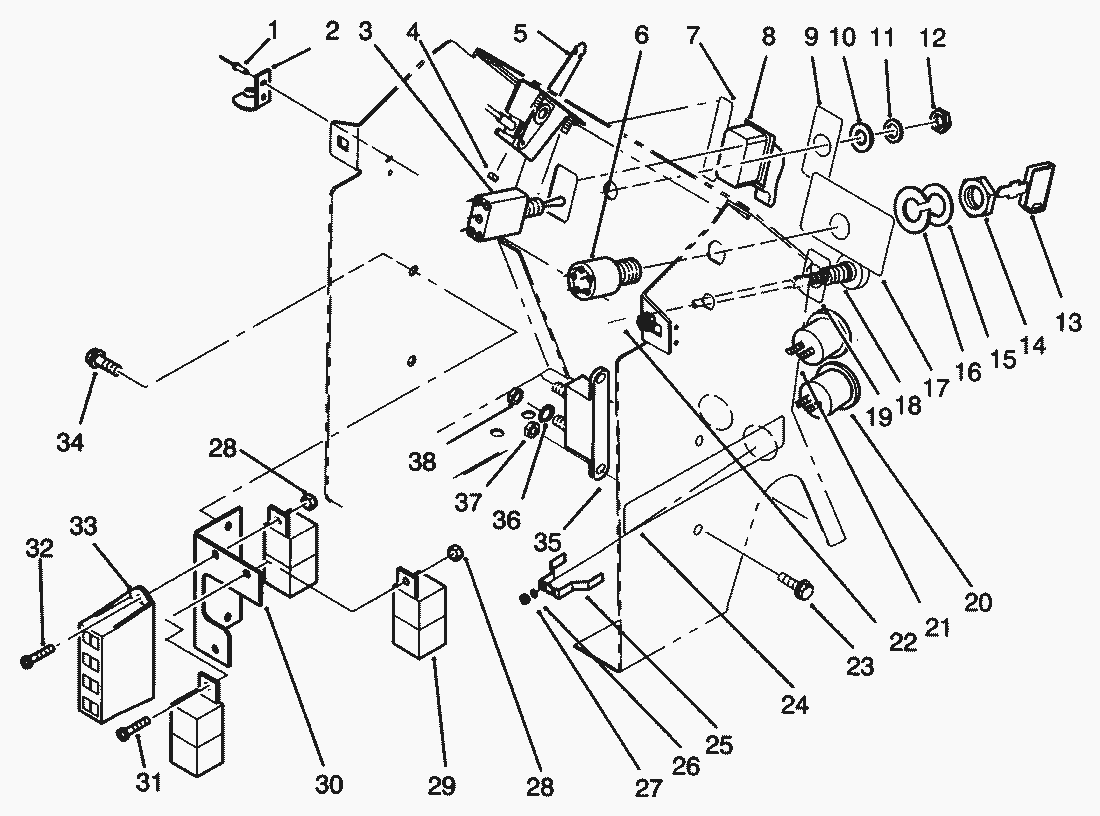

Ersatzteillisten für Toro Roth / TORO Armaturenbrett
Pos.
Bezeichnung
Ersatzteilnummer
1
Rivet-Pop
117431
2
Halter
117343
3
Kippschalter
102138
4
Nut-Hex
915740
5
Gaszug
118450
6
Zuendschloss
116338
7
Decal-PTO Clutch
78-8440
8
Schalter
78-3030
9
Klebeschild
78-8490
10
Scheibe
102950
11
Washer-Special
9202594
12
Mutter
113179
13
Key-Switch
62-7770
14
Mutter
101884
15
Washer-Special
920262
16
Zahnscheibe
920160
17
Klebeschild
78-8480
18
Bowdenzug
79-5620
19
Decal-Choke
79-5420
20
Stundenzaehler
78-0021
21
Meter-Volt
79-0060
22
Mutter
3220-3
23
Schraube
3234-13
24
Decal-Hydro (212-H)
117511
25
Clamp-Hourmeter
78-3320
26
Federring
3253-15
27
Nut
915464
28
Nut-Hex
915740
29
Schaltrelais
116397
30
Bracket-Holder, Fuse
79-5030
31
Schraube
3250-14
32
Schraube
78-8710
33
Sicherungsgehaeuse
120930
34
Schraube
79-1590
35
Solenoid-Starter
47-1910
36
Federring
3253-3
37
Mutter
3217-5
38
Mutter
3218-1
