> Roth / TORO > Aufsitzmäher > Traktor > 15-38 HXL > 392/71240 > 9900001 > Motor (B&S Modell 28Q777-0690-E1)

Ersatzteillisten für Toro Roth / TORO Motor (B&S Modell 28Q777-0690-E1)


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3
Ersatzteilliste 4
Ersatzteilliste 5
Ersatzteilliste 6
Ersatzteilliste 7
Ersatzteilliste 8
Ersatzteilliste 9


Pos.BezeichnungErsatzteilnummer
Piston Assy. (.020 O.S.) 61 _9190025 1 71240 Piston Assy. (.020 O.S.)499292
Ring Set (.010 O.S.) 69 7_627020 1 71216 Ring Set (.010 O.S.)495852
Gasket-Crkcse Cover, 1/64 Thick 12 10 _8790030 1 S2-12B502 Gasket-Crkcse Cover, 1/64 Thick271916
Ring Set (.020 O.S.) 70 7_627020 1 71216 Ring Set (.020 O.S.)495851
Piston Assy. (.010 O.S.) 60 _9190025 1 71240 Piston Assy. (.010 O.S.)499288
Rind Set (.030 O.S.) 71 7_627020 1 71216 Rind Set (.030 O.S.)495855
Piston Assy. (.030 O.S.) 62 _9190025 1 71240 Piston Assy. (.030 O.S.)499296
Ersatzteilliste

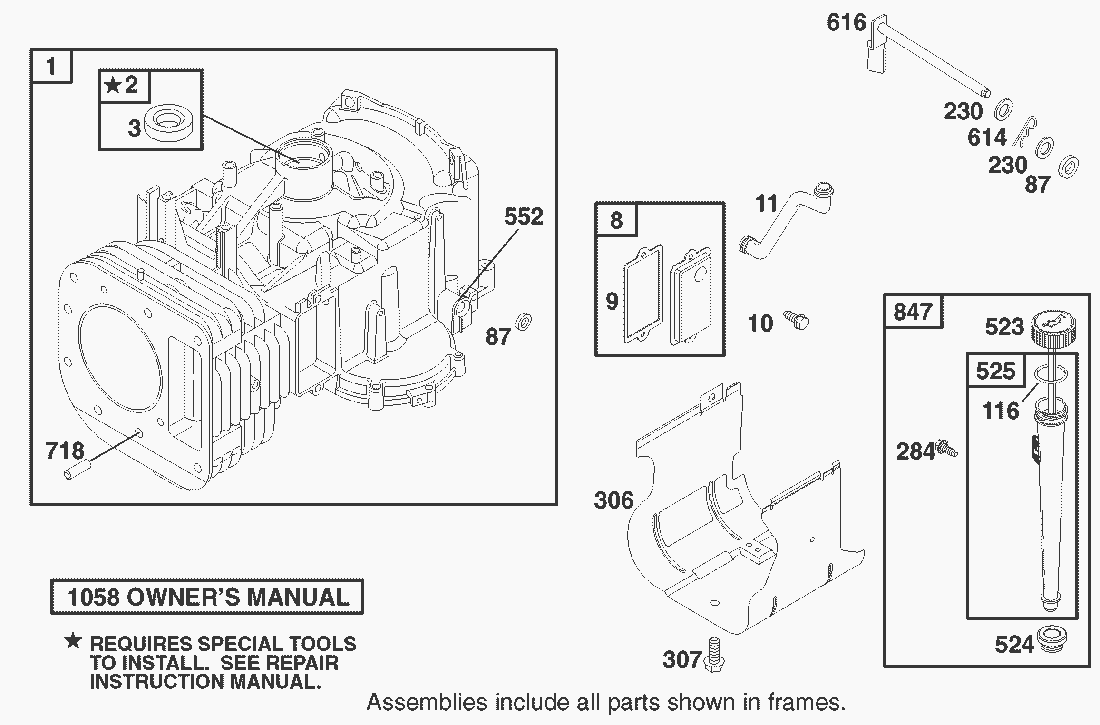

Pos.BezeichnungErsatzteilnummer
1Cylinder Assembly496412
2Sieb399265
3Seal-Oil391086
8Entluefter495735
9Dichtung t27803
10Schraube94621
11Tube-Breather281246
87Dichtring491323
116Seal-Oil Filler Cap270920
230Scheibe94927
284Screw-Shoulder94903
306Shield-Cylinder225020
307Screw-Hex. Head94930
523Cap and Dipstick Oil Filler495230
524Seal-Filler Tube281370
525Rohr F. Oelmeástab496113
552Buechse491986
614Splint93306
616Reglerhebel495157
718Pin-Cylinder230192
847Oeleinfuellrohr496415
1058Owner s Manual273683
Ersatzteilliste

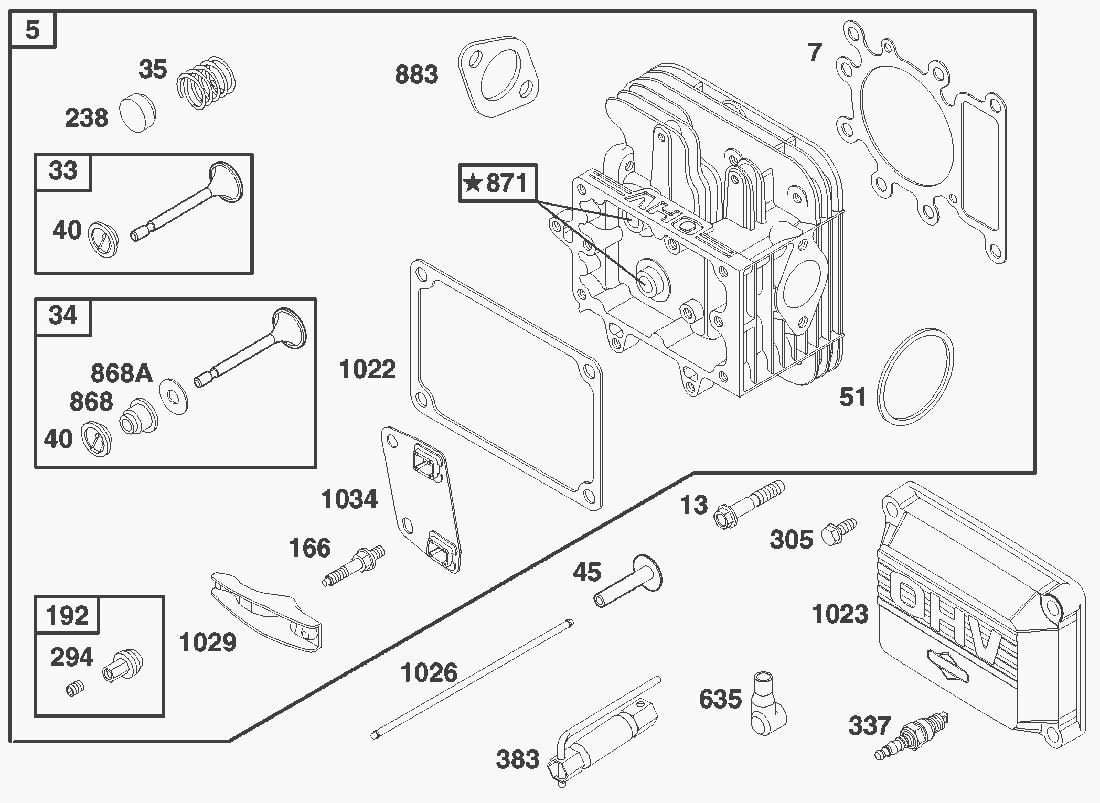

Pos.BezeichnungErsatzteilnummer
5Zylinderkopf691165
7Gasket-Cylinder Head273280
13Screw-Cylinder Head94728
33Auslass-Ventil495856
34Valve-lntake495857
35Spring-Valve262811
40Retainer-Valve224641
45Ventilstoessel690564
51O-Ring692138
166Stud-Rocker Arm94555
192Ball & Screw-Rocker Arm492160
238Cap-Valve262836
294Screw-Set810104
305Schraube94682
337Plug-Spark491055
383Wrench-Spark Plug89838
635Elbow-Spark Plug280872
868Seal-Valve499236
868Ventildichtung272610
871Bushing-Guide (Intake and Exhaust)262835
883Auspuffdichtung (10)272293
1022Gasket-Rocker Cover272475
1023Cover-Rocker214314
1026Rod-Push (Intake) Note: 495136 Rod-Push (Exhaust)494432
1029Arm-Rocker224554
1034Ventilfuehrung495248
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
4Oelwanne693582
Dichtung - 005271997
Dichtung - 009271996
15Plug-Oil Drain94239
15Stopfen91488
16Kurbelwelle690136
20Seal-Oil291675
22Screw-Sem692125
24Key-Flywheel222698
25Kolben M. Ringe499284
26Kolbenringe495854
27Bolzensicherung263129
28Kolbenbolzen498319
Kolbenbolzen498320
29Pleuel692419
32Screw-Conn. Rod692852
43Reglerrad490815
46Nockenwelle693450
146Keil94196
224Screw-TorxêHex.691033
741Gear-Timing262932
757Link-Counterweight213998
758Counterweight Assy.499994
759Pin-Counterweight230787
761Screw-Counterweight94593
943Seal-O-Ring280801
965Cover-Pump499613
1017Screen-Oil Pump491722
1024Pump-Oil499054
1027Motoroelfilter492932
Ersatzteilliste

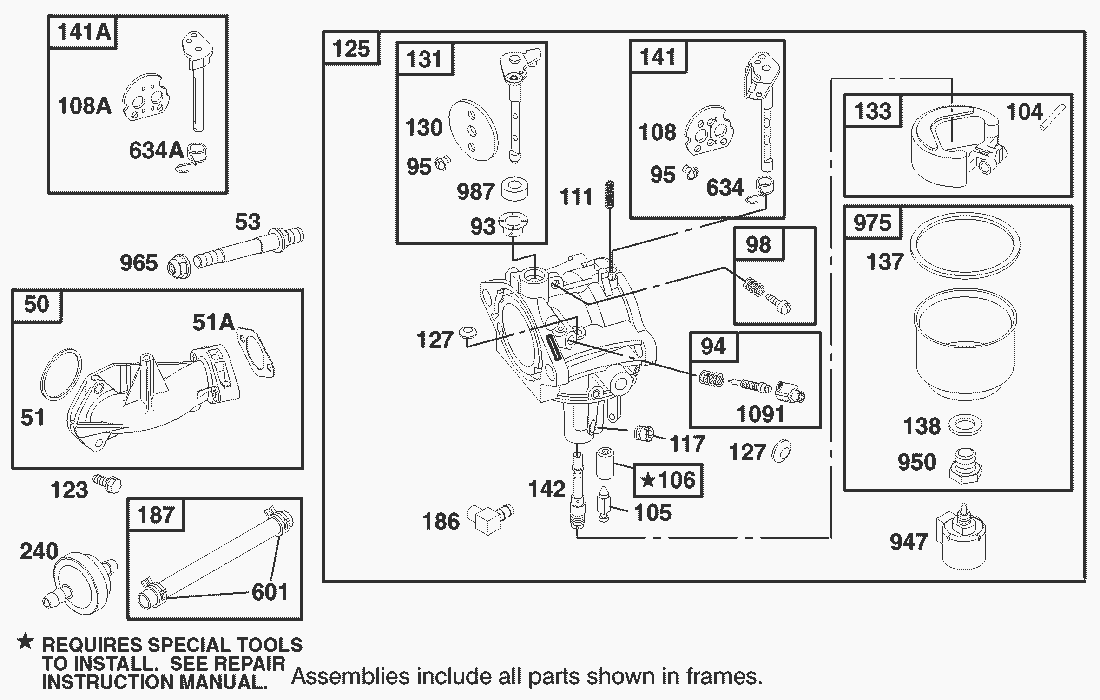

Pos.BezeichnungErsatzteilnummer
50Manifold-Intake690193
51Gasket-Carburetor273650
53Stud-Carb. Mtg.690227
93Bushing-Throttle281346
94Duese498030
95Schraube94098
98Duese495800
104Pin-Float Hinge231789
105Valve Assy.-Inlet Needle231855
106Inlet Valve Seat231854
108Valve-Choke224558
108Duese224540
111Druckfeder262715
117Jet-Main (Standard)232118
Jet-Main (High Altitude)232119
123Screw-Elbow Mtg.95160
125Carburetor499153
127
130Valve-Throttle224539
131Drosselwelle494379
133Schwimmer494381
137Gasket-Float Bowl281165
138Washer-Float Bowl Screw281164
141Chokewelle M. Klappe495097
141Chokehebel495931
142Duesenstock232117
186Elbow-Fuel Pipe493496
187Line-Fuel298049
240Filter-Fuel (In Fuel Line)394358
601Klammer93053
634Dichtring494453
634*** keine Bezeichnung vorhanden494455
947Magnetventil497672
950Screw-Fuel Bowl94642
965Stopmutter94010
975Schwimmergehaeuse495933
987Dichtung281166
1091Anschlagkappe281364
Ersatzteilliste

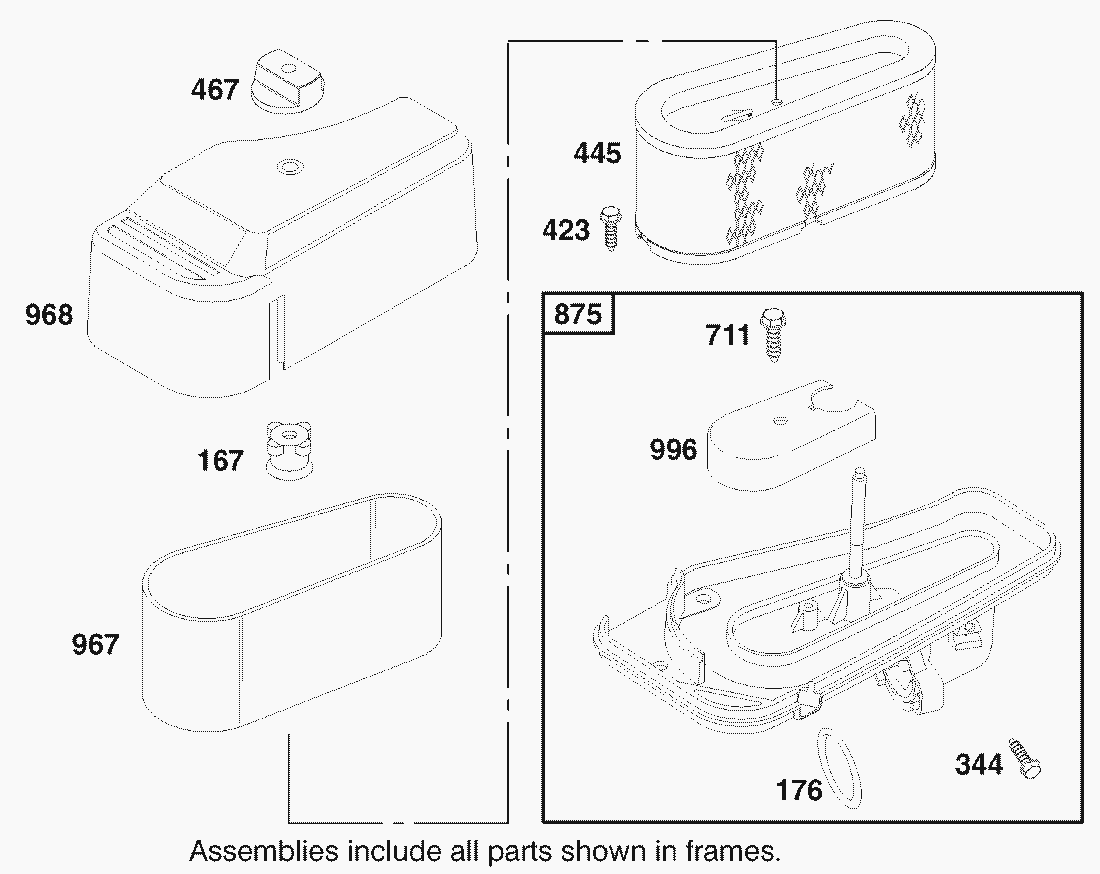

Pos.BezeichnungErsatzteilnummer
167Nut-Air Cleaner Mtg281051
176O-Ring281106
344Screw-TorxêHex.693675
423Screw-TorxêHex.692129
445LUFTFILTER B+S 570496894
467Knob-Air Cleaner493903
711Screw Hex. Head94704
875Body-Air Cleaner693686
967Element-Air Cleaner272403
968Cover-Air Cleaner281365
996Shield-Carburetor690678
Ersatzteilliste

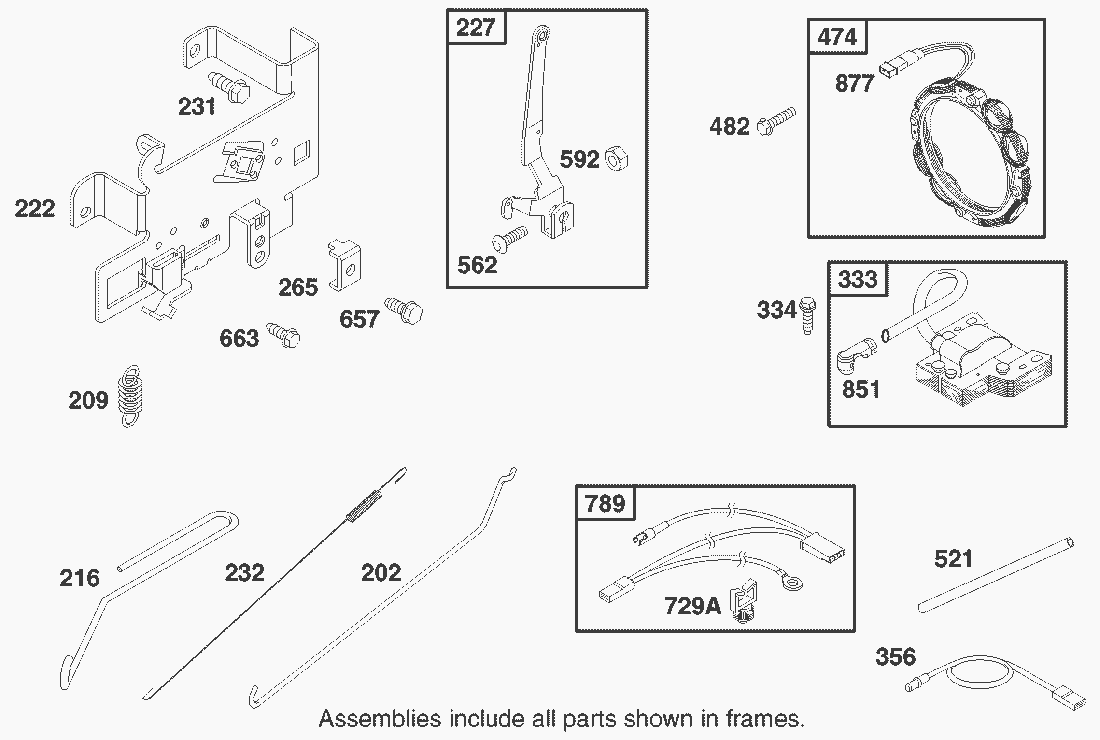

Pos.BezeichnungErsatzteilnummer
202Link-Governor262767
209Reglerfeder692208
216Gestaenge262766
222Plate-Governor Control495611
227Reglerhebel493935
231Screw-Hex. Hd.94929
232Feder262785
265Clamp, Casing221535
333Armature-Magneto495859
334Screw-Armature Mounting94731
356Wire Stop494705
474Stator-Alternator (Dual Circuit)393474
482Screw-Sem93621
521Shielding-Cable272699
562Schraube94907
592Mutter231978
657Schraube94906
663Screw-Hex. Hd.94929
729Kabelklemme281390
789Harness-Wiring692037
851Terminal-lgnition Cable224110
877Diode393456
Ersatzteilliste

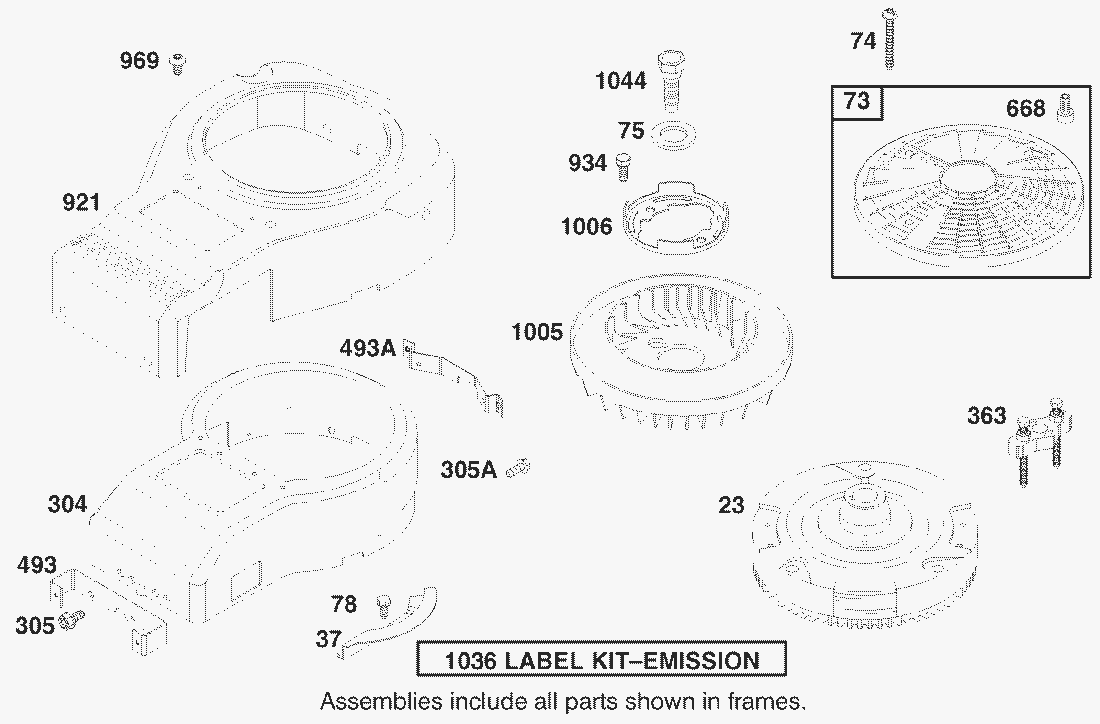

Pos.BezeichnungErsatzteilnummer
23Flywheel693557
37Guard-Flywheel224502
73Luftfiltersieb494439
74Screw-Sem94821
75Washer-Spring224061
78Screw-Hex. Head94896
304Housing-Blower (Outer)225017
305Screw-Hex. Head690960
305Screw-TorxêHex.692127
363Puller-Flywheel(Optional Accessory)19203
493Bracket-Front224968
493Bracket-Rear224969
668Spacer280848
921Cover-Blower Housing225016
934Schraube94627
969Screw-Sem94822
1005Fan-Flywheel281400
1006Mitnehmerblech224413
1036Label Kit-Emission499364
1044Screw-Hex. Head94673
Ersatzteilliste

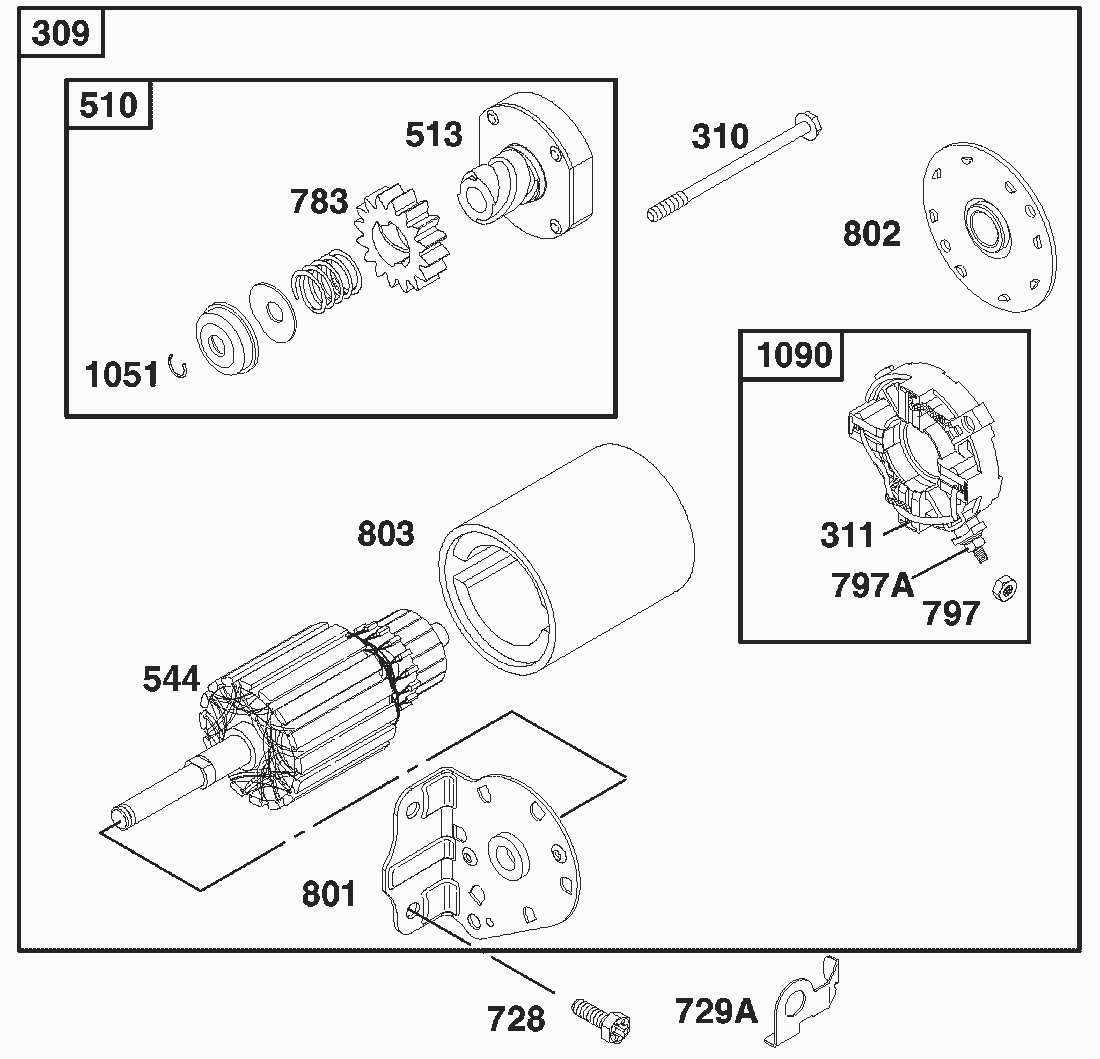

Pos.BezeichnungErsatzteilnummer
309Starter693551
310Bolt94003
311Kohlensatz497608
510Starterritzel-Satz693699
513Clutch Assembly398003
544Starteranker497603
728Screw-Torxê94951
729Clip-Wire225170
783Starterritzel693713
797Nut-Hex.92278
797Nut (Starter Terminal)693167
801Cap-Drive497626
802Plate-Cover497607
803Housing-Starter693757
1051Retainer263080
1090Cap-End497605
Ersatzteilliste

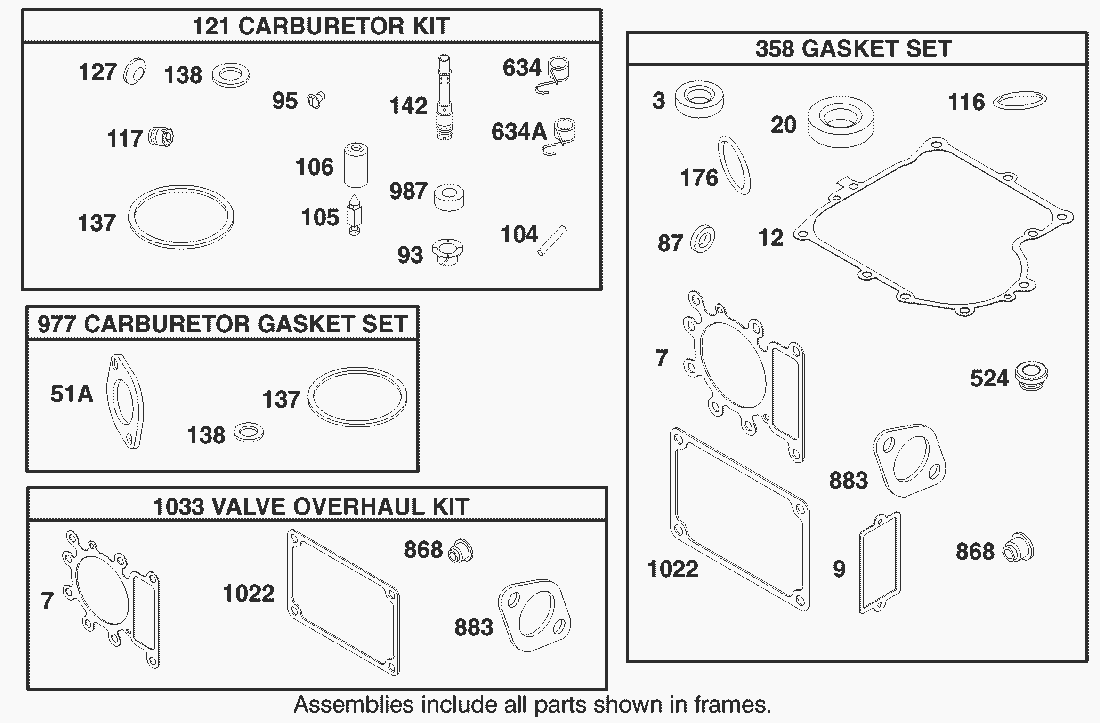

Pos.BezeichnungErsatzteilnummer
121Vergaser-Reparatursatz499233
358Dichtungssatz495993
868Ventildichtung494435
977Vergaser-Dichtungssatz690192
1033Kopfdichtungssatz495992
