Zurück zu
>
Roth / TORO
>
Aufsitzmäher
>
Traktor
>
15-38 HXL
>
392/71240
>
9900001
>
Lenkung

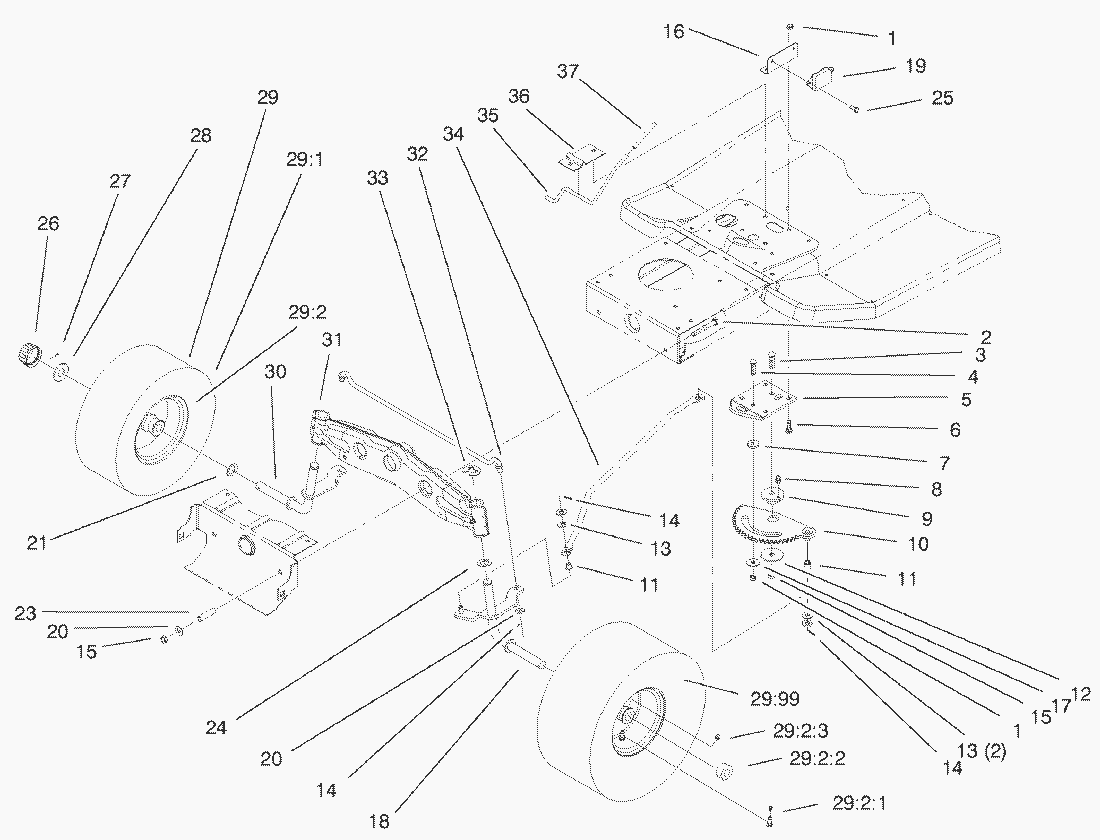

Ersatzteillisten für Toro Roth / TORO Lenkung
Pos.
Bezeichnung
Ersatzteilnummer
1
MUTTER
3296-29
2
Schraube
323-13
3
Schraube
3231-4
4
Schraube
3230-3
5
Lenkplatte
88-5130-03
6
Schraube
3230-2
7
Distanzbuechse
88-5010
8
Fettnippel
302-26
9
Buechse
88-4670
10
Lenksegment
88-5200
11
Buechse
52-2891
12
Platte
111419
13
Scheibe
3256-25
14
Splint
3272-10
15
Mutter
3296-39
16
Schalterkonsole
99-2956-03
17
Scheibe
5-4460
18
Achsschenkel Links
92-7890-03
19
Modul
99-3700
20
Scheibe
3256-24
21
Scheibe
3-6498
23
Spacer-Front Axle
88-5470
24
Scheibe
3-6498
25
Schraube
9266714
26
Abdeckung
61-9780
27
Splint
3272-12
28
Scheibe
28-2480
29
291
REIFEN
99-2988
292
Felge
99-6829
2921
Ventil
232-27
2922
Lager
110513
2923
Schmiernippel
302-5
2999
Schlauch
232-39
30
Achsschenkel Rechts
92-7889-03
31
Vorderachse
94-1962-03
32
Spurstange
88-5380
33
Seegerring
32151-48
34
Lenkgestaenge
88-4830
35
Bremsgestaenge
88-5510
36
Bremsplatte
88-5520-03
37
Griff
88-0890
