Zurück zu
>
Roth / TORO
>
Aufsitzmäher
>
Traktor
>
15-38 HXL
>
392/71240
>
9900001
>

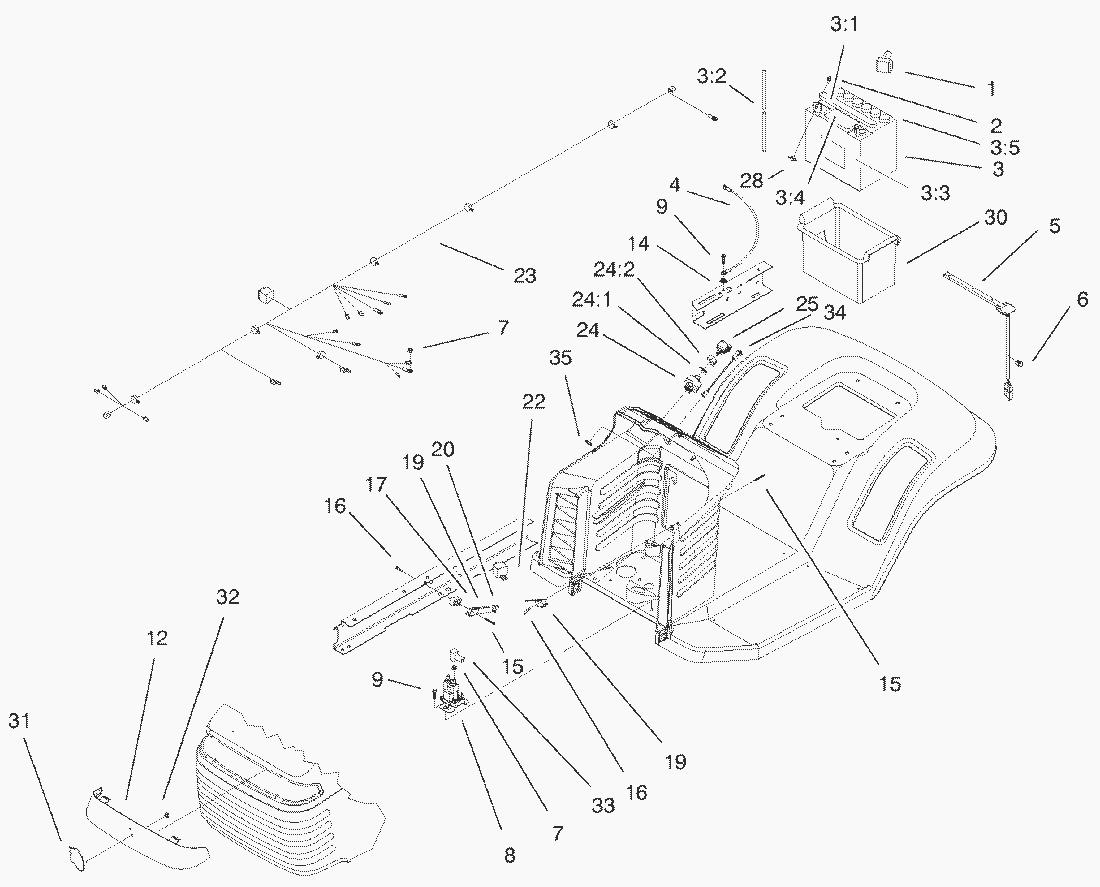

Elektrik
Ersatzteillisten für Toro Roth / TORO Elektrik
Pos.
Bezeichnung
Ersatzteilnummer
1
Gummikappe
28-8080
2
Schraube
321-4
3
Battery-7 Plate
80-2600
31
Batteriestopfen
218-560
32
Schlauch
56-2540
33
Klebeschild
93-6668
34
Klebeschild
93-7276
35
Decal-Battery
93-9354
4
Massekabel
44-8110
5
Schalter
38-1420
6
Kabelklemme
702366
7
Mutter
32149-2
8
Solenoid-12 Volt (Only On: 72043, 72042, 72063, 72062)
92-9845
9
Schraube
9266714
10
Schraube
32144-32
11
Reflector & Lamp
88-3970
12
Scheinwerferglas
88-3960
14
Scheibe
3255-7
15
Schraube
93-0539
16
Mutter
3290-354
17
Distanzbuechse
88-4880
18
Kabelbaum
99-1935
19
Schalter
88-9932
20
Dichtungsprofil
93-3240
22
Relay
98-7249
23
Kabelbaum
99-2977
24
Switch-Ignition
88-9830
241
Federring
3254-4
242
Flachmutter
218-461
25
Schluessel
63-8360
26
Schalter
92-8875
28
Fluegelmutter
32103-22
30
Batteriekasten
88-4040
31
Platte
80-2240
32
Klammer
3290-299
33
Boot-Terminal Insulator
94-5362
34
Kontroll-Lampe
95-7652
35
Klemme
99-6059
