> Roth / TORO > Aufsitzmäher > Traktor > 15-38 HXL > 392/71240 > 9900001 > 38 Mähwerk-Schaltkomponenten 38 Deck EnGagement Assy.

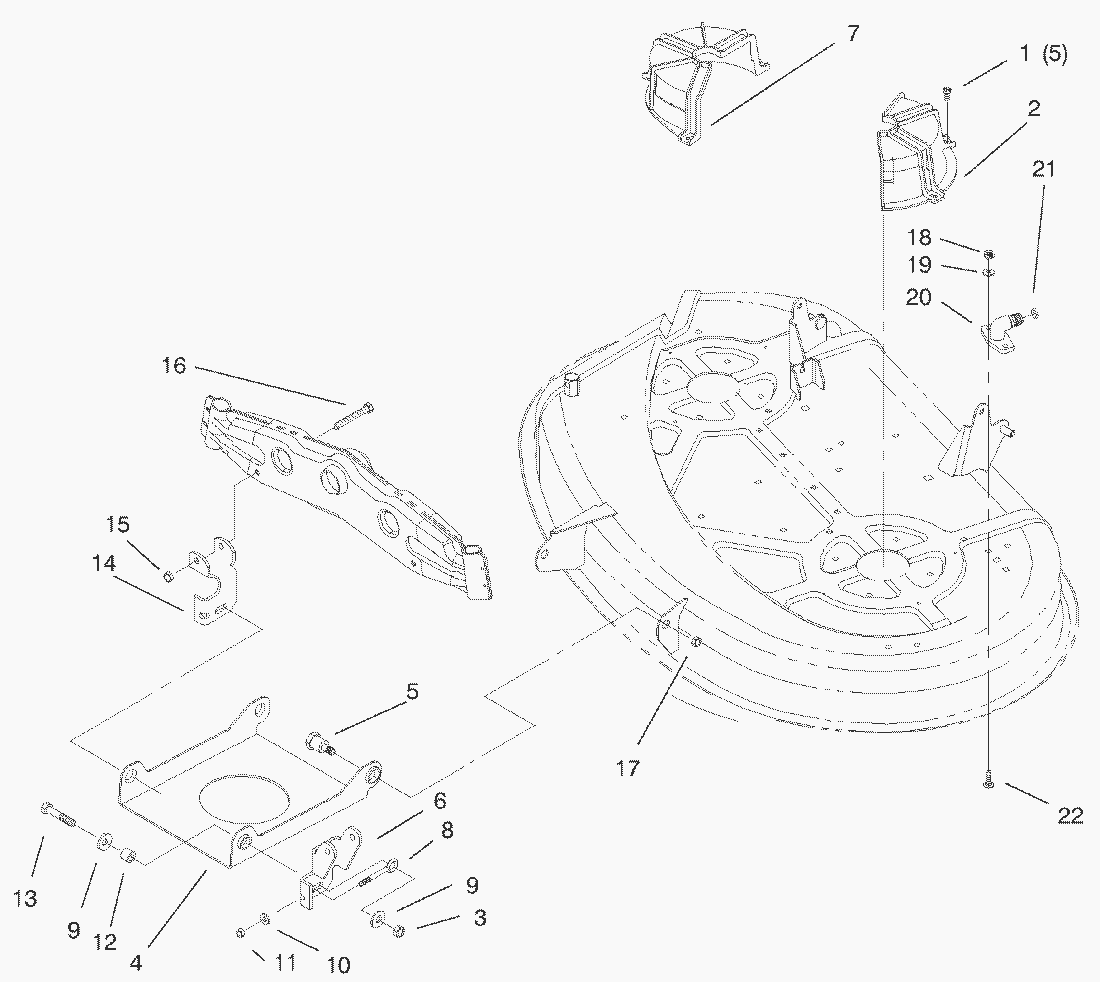

Ersatzteillisten für Toro Roth / TORO 38 Mähwerk-Schaltkomponenten 38 Deck EnGagement Assy.




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Schraube32104-76
2Guide-Deck Belt L.H.88-4030
3Mutter3296-39
4Maehwerksaufhaengung93-3881-03
5Bolzen94-5823
6Aufhaengung Links94-1971-03
7Guide-Deck Belt R. H.88-4020
8Augenschraube61-9980
9Scheibe80-6990
10scheibe3256-22
11MUTTER3296-42
12Distanzbuechse93-9847
13Schraube323-9
14Aufhaengung Rechts94-1970-03
15MUTTER3296-29
16Schraube322-12
17Mutter3296-23
18Mutter3296-16
19Washer-Plain3256-1
20Fitting-Washout (Model No. 22045 Only)95-2747
21O-Ring-Seal (Model No. 22045 Only)46-6290
22Schraube3229-1
