> Roth / TORO > Aufsitzmäher > Traktor > 520 xi > 520/73570 > 220000001 > Zündung/Elektrik (Modell 73542 & 73570)

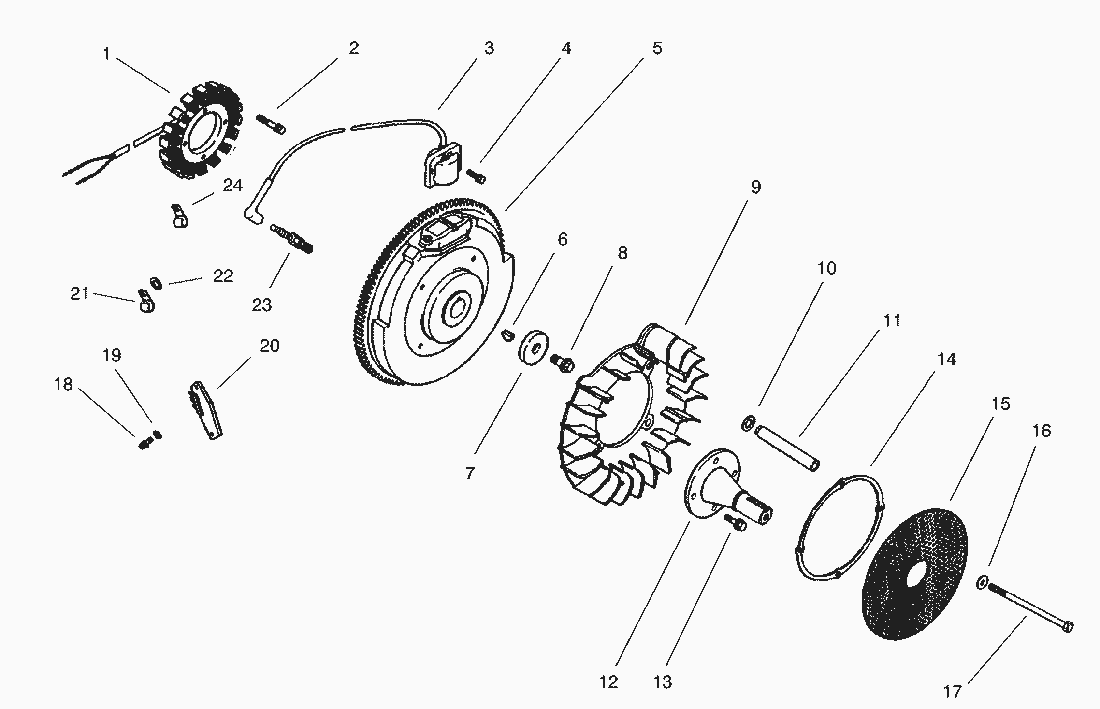

Ersatzteillisten für Toro Roth / TORO Zündung/Elektrik (Modell 73542 & 73570)




Pos.BezeichnungErsatzteilnummer
Lead, black, (4-18 gauge-insulated grip barrel eyelet terminals) 25 724A0043 1 73470 Lead, black, (4-18 gauge-insulated25 518 28
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Ladespule54 755 09
2Screw M5x0.8x25 (Only On: 72042, 72063, 72062, 72043)M-0548025
3Zuendspule24 584 01
4Screw M5x0.8x20 (Only On: 72103, 72083)M-0545020
5Flywheel24 025 01
6KeilX-42-15
7Scheibe12 468 03
8Screw-Flywheel Mounting (Only On: 72042, 72063, 72062, 72043)12 086 14
9Luefterrad24 157 03
10Washer, sping24 468 11
11Spacer, grass screen24 112 14
12Shaft, front drive24 144 25
13SchraubeM-0839025
14Ring, support24 141 06
15Screen, grass24 162 22
16Washer, plainX-25-53
17Screw, hex. capM-0603100
18Screw24 086 18
19Washer-Flat (Only On: 72103, 72083)X-25-92
20Regler25 403 03
21Stecker235173
22ScheibeX-25-63
23Spark Plug (Only On: 72042, 72063, 72062, 72043)12 132 02
24Bowdenzugklemme48 154 02
Harness, wiring24 176 08
Harness, wiring (Includes 3 connectors)24 176 49
Verbindungsstecker236602
Connector15 155 01
Connector52 155 04
Bracket, stator wire24 126 71
Screw, set (adjusts grass scraper blade)25 086 43
Washer-Lock (Only On: 72042, 72063, 72062, 72043)X-22-11
Verbindung41 155 03
Connector277563
Screw (mounts 5 wire connector to baffle)X-67-3
