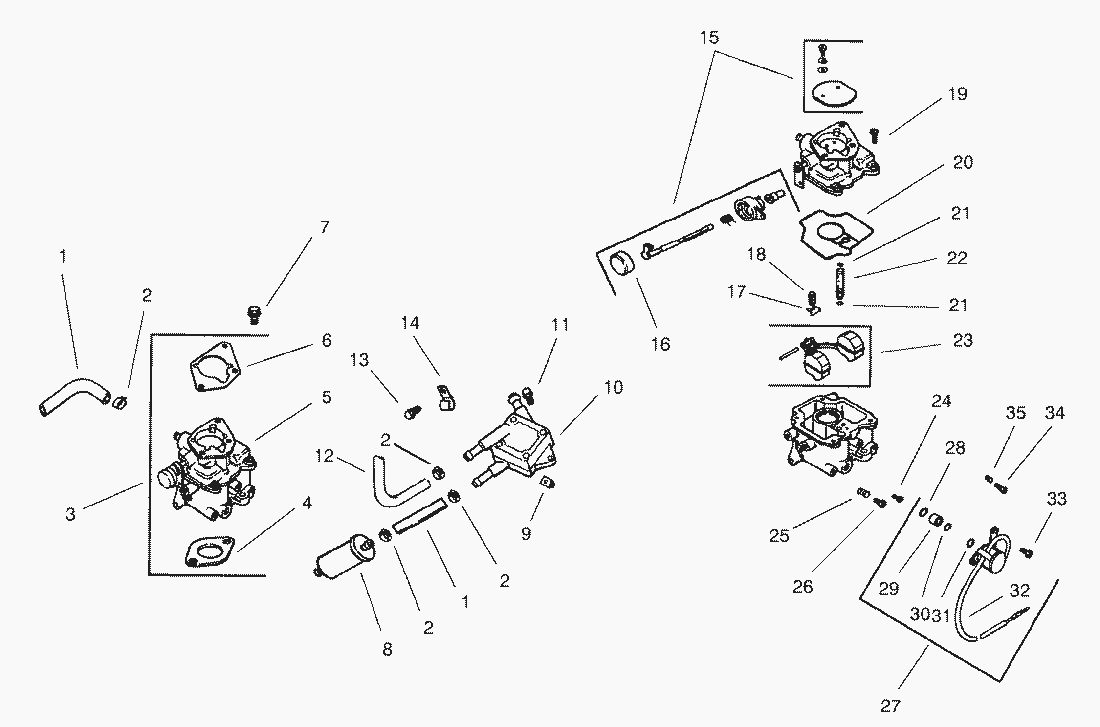

Ersatzteillisten für Toro Roth / TORO Kraftstoffsystem (Modell 73542 & 73570)

Pos.	Bezeichnung	Ersatzteilnummer
1	Leitung	25 353 10
2	Clamp-Hose	X-426-9
3	Vergaser	24 853 32
4	Dichtung	24 041 06
5	Carburetor assembly (Includes 16-36, carburetor repair kit 24 757 03)	24 053 32
6	Dichtung	24 041 17
7	Screw M6x1.0x30 (Only On: 72103, 72083)	M-0651030
8	Benzinvorfilter	24 050 02
9	Mutter	24 100 01
10	Pump-Fuel (Only On: 72103, 72083)	24 393 04
11	Schraube	24 086 12
12	Benzinschlauch	24 353 04
13	Screw, hex. flange	M-0650012
14	Clip-Cable (Only On: 72103,72083)	47 154 01
15	Vergaser	24 757 07
16	Cap, choke lever	24 173 02
17	Clip, inlet needle valve	24 154 01
18	Schwimmerventil	24 462 01
19	Screw, carburetor body	24 086 09
20	Dichtung	24 041 09
21	O-Ring	24 153 02
22	Duese	24 337 01
23	Schwimmer	24 757 02
24	Duese	24 337 02
25	Feder	24 089 10
26	Duese	24 086 10
27	Reparatur-Satz	24 757 01
28	O-Ring	24 153 06
29	Magnetsitz	24 521 01
30	O-Ring	24 153 05
31	O-Ring	24 153 04
32	Magnetschalter	24 435 01
33	Screw, solenoid	24 086 07
34	Duese	24 368 01
35	Feder	24 089 11
	Reparatur-Satz	24 757 03
