> Roth / TORO > Aufsitzmäher > Traktor > 520 xi > 520/73570 > 220000001 > Luftgekühter Motor

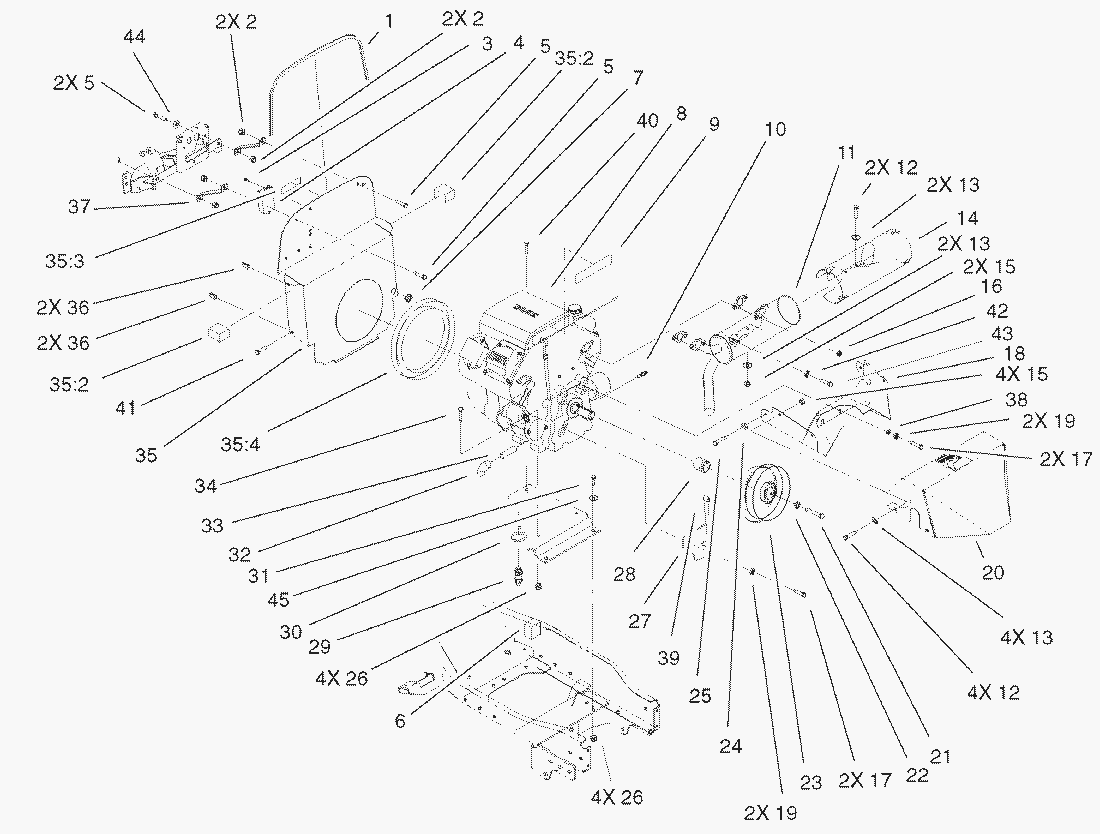

Ersatzteillisten für Toro Roth / TORO Luftgekühter Motor




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Trim95-4125
2MUTTER3296-29
3SCHRAUBE12-5450
4Modul99-1933
5Schraube322-3
6Foam-Kohler98-3086
7Grommet240-9
8
9Decal-18hp Engine (Only On: 73470)98-3579
9Decal-20hp Engine (Only On: 73540, 73541)98-3580
10Sender-Oil Temp.94-7619
11Auspuff94-7558
12SCHRAUBE321-3
13scheibe3256-22
14Reflector-Heat (Kohler)94-7560
15Mutter32152-4
16Mutter92-6780
17Schraube323-6
18Shroud-Muffler94-7522-03
19Federring3253-5
20Shroud-Muffler94-7524-03
21Schraube94-7973
22Scheibe3256-25
23Antriebskupplung94-2190
24Federring3253-3
25Screw-HH33113-008
26Mutter3296-39
27Clutch-Stop94-2356-03
28Kupplungsbuechse94-2068
29Ventil92-6877
30Plate-Engine94-2199-03
31Schraube323-7
32Elbow-90<12>2811-16
33Nipple-Pipe98-7200
34Schraube323-9
35ASM-Bulkhead w/Decal (Only On: 73471, 73542)98-5060
35ASM-Bulkhead w/Decal (Only On: 73570)98-5062
352Foam-Kohler98-3086
353Decal-Warning (Only On: 73470, 73540)98-5012
353Klebeschild98-5015
354Foam Seal95-4104
36Mutter (20)107069
37Bracket-Bulkhead95-4117-03
38Scheibe3256-24
39Gummipuffer98-5023
40Schraube32144-109
41Schraube92-7020
42Federring3253-4
43Schraube33104-020
44Scheibe3256-23
45Scheibe3256-24
