> Roth / TORO > Aufsitzmäher > Traktor > 13-38 HXL > 392/71213 > 4900001 > Vorderachse

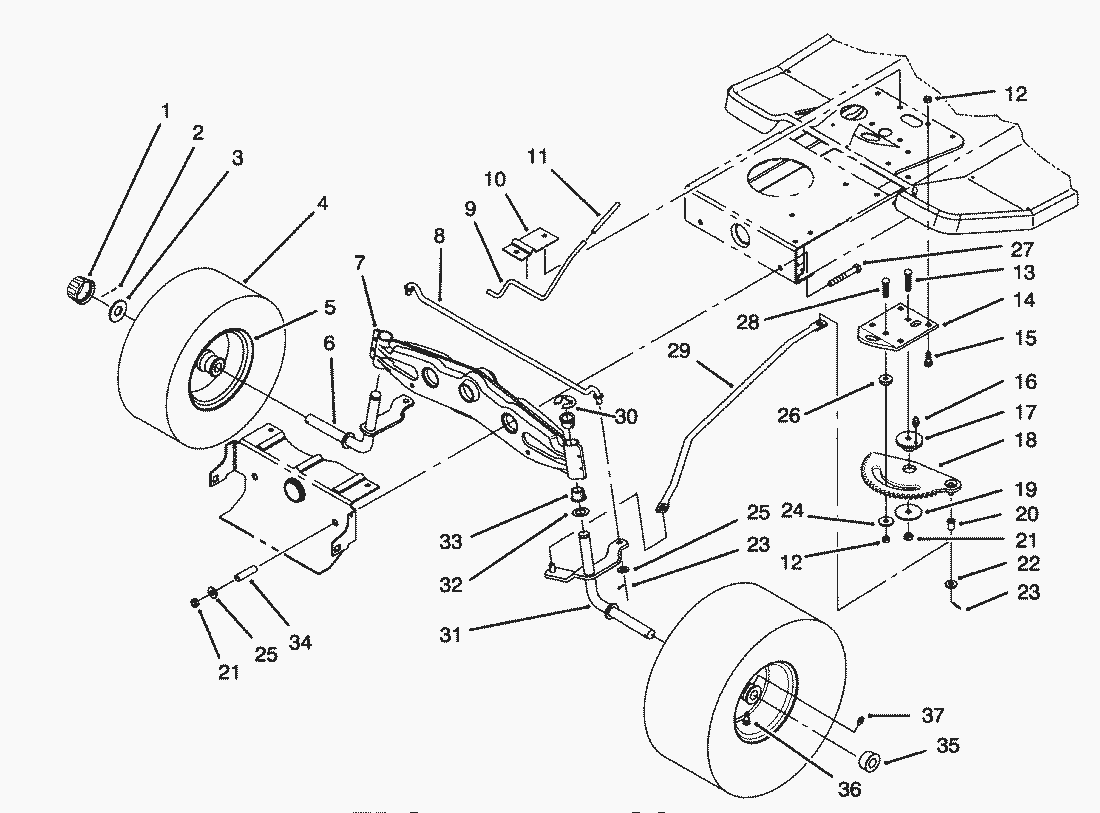

Ersatzteillisten für Toro Roth / TORO Vorderachse




Pos.BezeichnungErsatzteilnummer
Wheel & Tire Assembly (Incl. Ref.88-4280
Tire-13 4 4 5_875004 2 71180 Tire-1388-4070
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Abdeckung61-9780
2Splint3272-12
3Scheibe28-2480
5Rim-Front Wheel88-4370
6Spindle-R.H.92-7889
7Axle-Front88-4460
8Spurstange88-5380
9Bremsgestaenge88-5510
10Bracket-Parking Brake88-5520
11Griff88-0890
12MUTTER3296-29
13Schraube3231-4
14Bracket-Steering Rack88-5130
15Schraube3230-1
16Fettnippel302-26
17Buechse88-4670
18Lenksegment88-5200
19Platte111419
20Buechse52-2891
21Mutter3296-39
22Scheibe3256-25
23Splint3272-10
24Scheibe5-4460
25Scheibe3256-24
26Distanzbuechse88-5010
27Schraube323-13
28Schraube3230-3
29Lenkgestaenge88-4830
30Seegerring32151-48
31Spindle-L.H.92-7890
32Scheibe3-6498
33Lagerbuechse88-5800
34Spacer-Front Axle88-5470
35Bearing-Wheel88-4400
36Ventil232-27
37Schmiernippel302-5
Schlauch232-39
