> Roth / TORO > Aufsitzmäher > Traktor > 13-38 HXL > 392/71213 > 4900001 > Gehäuse & Spindel (38 Schneideinheit) Housing & Spindle Assy. (38 Cutting Unit) (Model No. 71213 only)

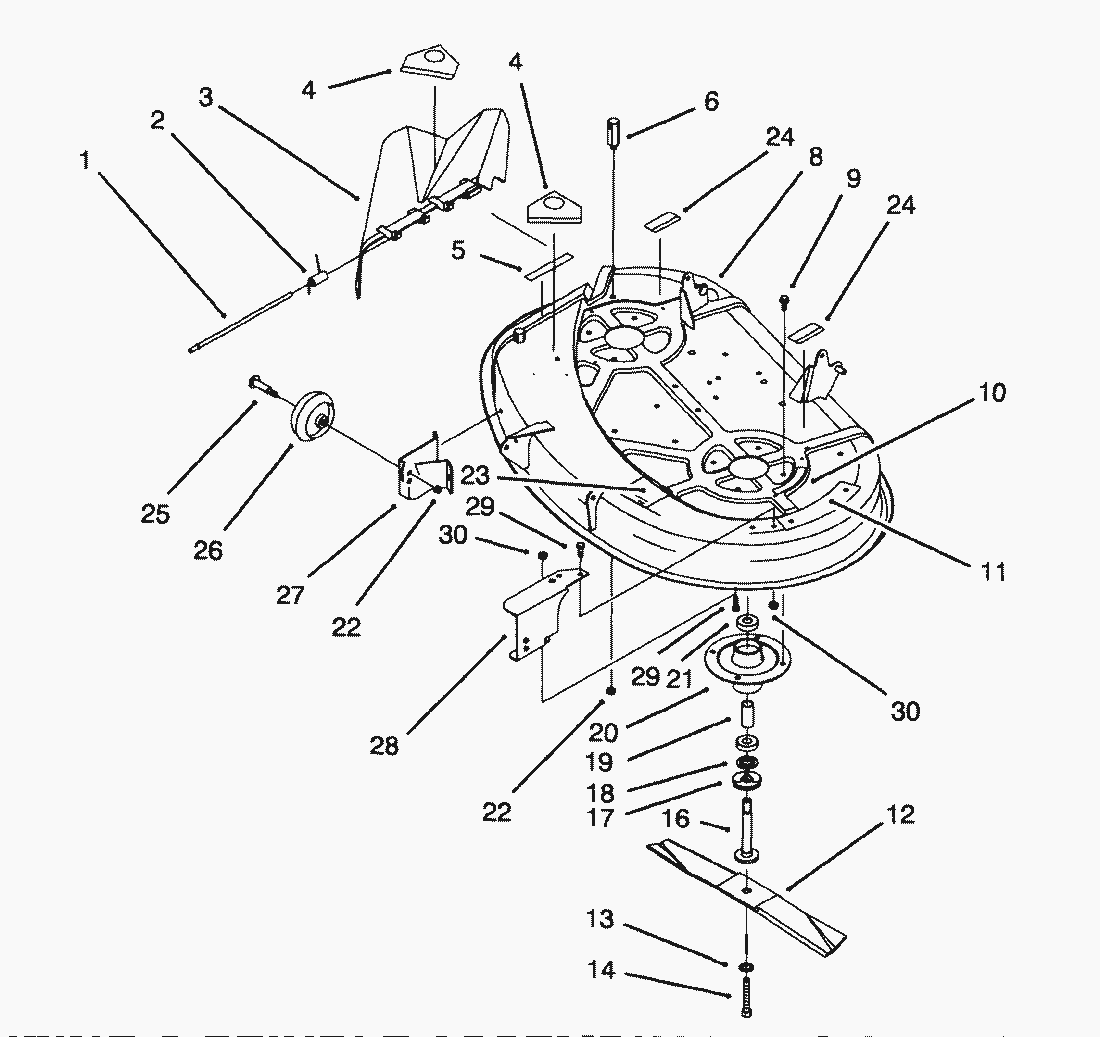

Ersatzteillisten für Toro Roth / TORO Gehäuse & Spindel (38 Schneideinheit) Housing & Spindle Assy. (38 Cutting Unit) (Model No. 71213 only)




Pos.BezeichnungErsatzteilnummer
Deck-38 6 5 5_875014 1 71180 Deck-3888-5780-01
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Rod-Deflector Hinge57-4380
2Spring-Torsion57-6950
3Deflector-Deck88-4550
4Decal-Danger54-9220
5Klebeschild68-3650
6Post-Rear Pivot57-4360
9Schraube32144-41
10Schild68-3660
11Klebeschild79-3140
12Blade57-4700
13Scheibe3290-465
14Screw-Blade26-0671
16Shaft-Spindle80-4341
17Shield-Bearing80-4360
18Spacer-Hardened80-4380
19Spacer-Bearing62-3661
20Housing-Spindle88-4510
21Kugellager38-7820
22Mutter3296-39
23Decal-Belt Guide117137
24Decal Warning55-4300
25Bolzen56-6591
26Laufrad701756
27Bracket-R.H.88-5740
28Bracket-L.H.88-5750
29Schraube322-3
30MUTTER3296-29
