> Roth / TORO > Aufsitzmäher > Traktor > 13-38 HXL > 392/71213 > 4900001 > Haube

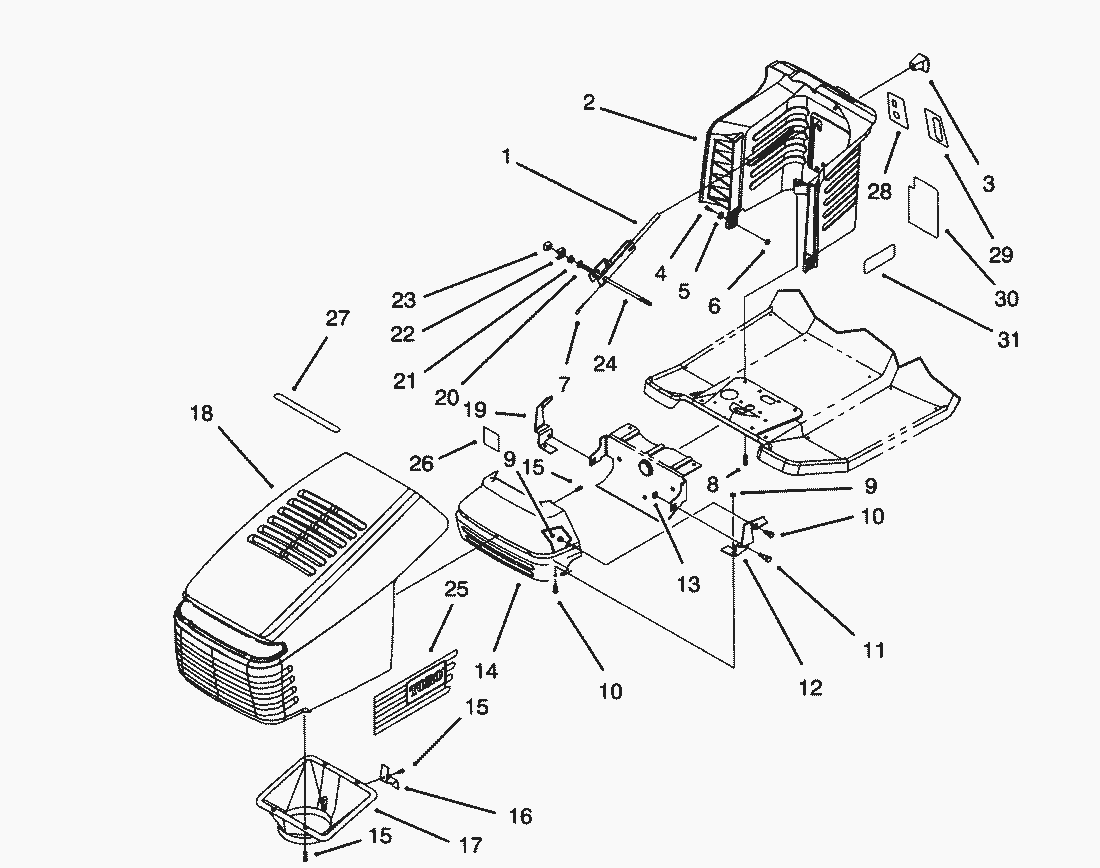

Ersatzteillisten für Toro Roth / TORO Haube




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Lever-Deck Engage88-5190
2Tower-Steering88-3910
3Knob-Engage Lever62-1292
4Schraube322-3
5Scheibe3256-23
6MUTTER3296-29
7Stift3290-307
8Schraube46-8091
9MUTTER3296-42
10Schraube321-4
11Bolzen28-0540
12Bracket-Hood Pivot L.H.88-6050
13Nut-Retained3290-496
14Shield-Heat88-3930
15Schraube46-8090
16Haubenhalterung88-4220
17Duct-Hood Air88-4050
18Haube92-8650
19Bracket-Hood Pivot R.H.88-6040
20Scheibe3256-24
21Mutter32128-43
22Klammer88-4160
23Vierkantmutter88-4140
24Bolzen88-4170
25Namenschild92-2467
Namenschild92-2468
26Belag92-5782
27Klebeschild92-5748
28Schild92-2460
Pvc Schild92-5731
29Klebeschild92-2461
Klebeschild92-5730
30Decal-Deck Engage (Model No. 71140)92-2462
Klebeschild92-5733
31Namensschild92-8786
