> Roth / TORO > Aufsitzmäher > Rider > HMR 1600 > 307/55620 > 9000001 > Schnitthöhe

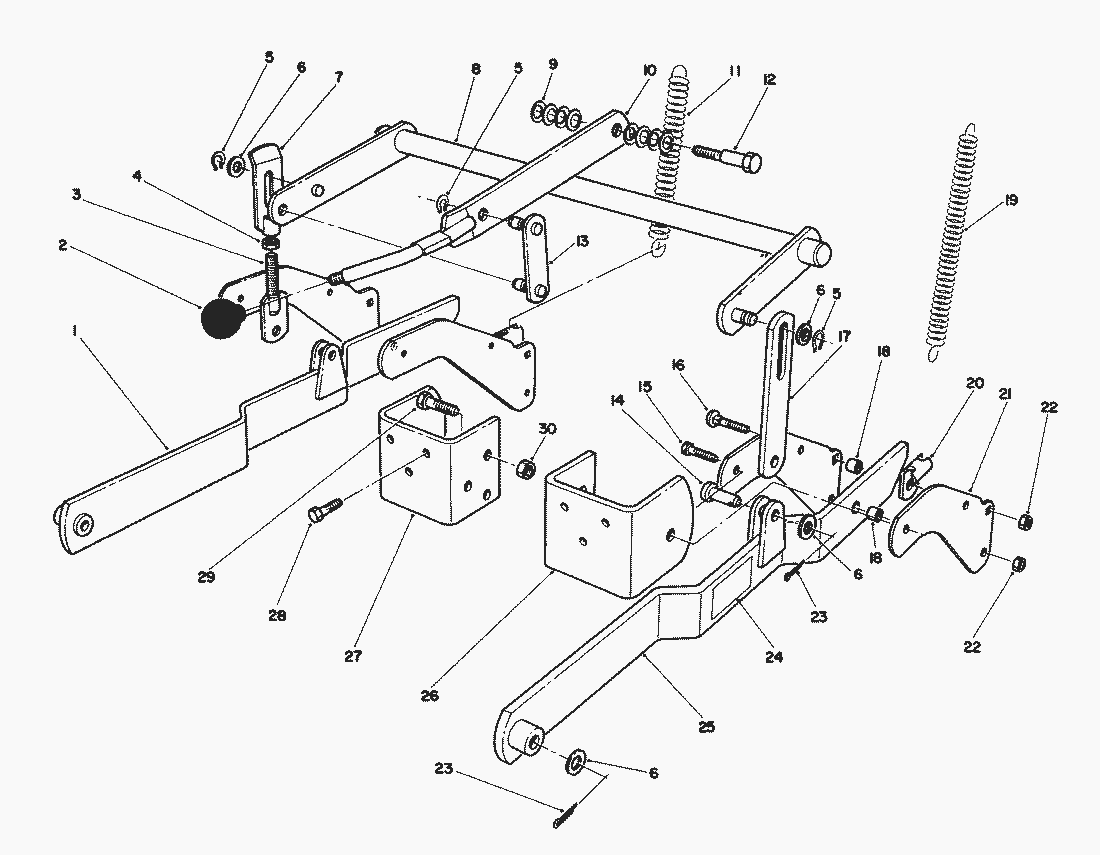

Ersatzteillisten für Toro Roth / TORO Schnitthöhe




Pos.BezeichnungErsatzteilnummer
Lift Bar-R.H. (Incl. Ref.13-4539
Lift Bar-L.H. (Incl. Ref.13-4549
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
2Knopf233-48
3Plate-H.O.C.68-1220
4Mutter3220-5
5Sicherungsring32151-61
6Scheibe3256-26
7Link-H.O.C.68-1190
8Arm-H.O.C. Pivot68-1300
9Wellenscheibe3290-413
10Hebel68-1270
11Feder68-2190
12Bolzen28-0540
13Upper Link-H.O.C.68-1250
14Splintbolzen283-60
15Schraube322-6
16Schraube3230-3
17Link-Deck Suspension68-1340
18Distanzbuechse68-1090
19Feder68-2180
20Link-Deck Spring68-2170
21Arm-Rear Pivot68-1140
22MUTTER3296-29
23Splint3272-11
24Decal Warning55-4300
26U-Bracket-Deck Lift L.H.68-1590
27U-Bracket-Deck Lift R.H.68-1580
28Schraube322-4
29Schraube323-7
30Mutter3296-39
Loose Parts13-3259
