> Roth / TORO > Aufsitzmäher > Rider > HMR 1600 > 307/55620 > 9000001 > Rahmen

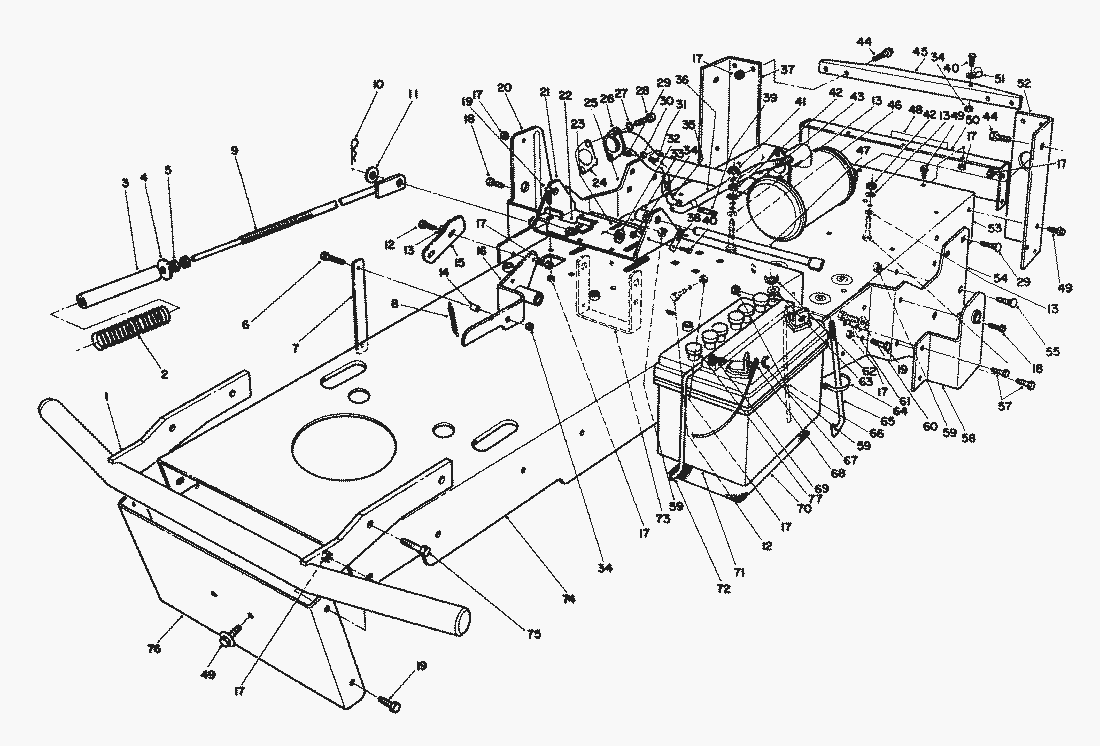

Ersatzteillisten für Toro Roth / TORO Rahmen




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Bumper-Front68-3340
2Druckfeder66-7140
3Buechse68-1380
4Scheibe51-3500
5Mutter3218-5
6Schraube321-8
7Link-Parking Brake68-0620
8Spring-Extension68-0550
9Gewindestange68-1510
10Hairpin Cotter3290-355
11Scheibe3256-27
12Schraube322-3
13Scheibe3256-23
14Buechse68-0610
15Stophebel68-2160
16Lever-Parking Brake68-0520
17MUTTER3296-29
18Schraube323-6
19Schraube322-4
20Bracket-Pivot R.H.68-1630
21Bracket-Pivot68-0510
22Stop-Parking Brake68-0590
23Splint3272-10
24Gasket-Exhaust68-3240
25Splice Plate-R.H.68-1400
26Auspuff68-2050
27Federring3253-4
28Capscrew-Hex. Socket Hd.3274-10
29Schraube3231-2
30Cap-Pipe288-10
31Drain-Oil Tube67-9301
32Scheibe3256-24
33Spacer68-0570
34MUTTER3296-42
35Elbow-45ø Pipe2813-12
36Rod-Brake68-0600
37Post-R.H. Rear Corner68-1930
38Wellenfuehrung47-0780
39Nipple-Pipe289-46
40SCHRAUBE321-3
41Mutter32149-1
42Mutter32153-3
