> Roth / TORO > Aufsitzmäher > Rider > HMR 1600 > 307/55620 > 9000001 > 52 Mähwerkgehäuse Modell-Nr. 55670 (wahlw.) 52 Cutting Deck Model No. 55670 (Optional)

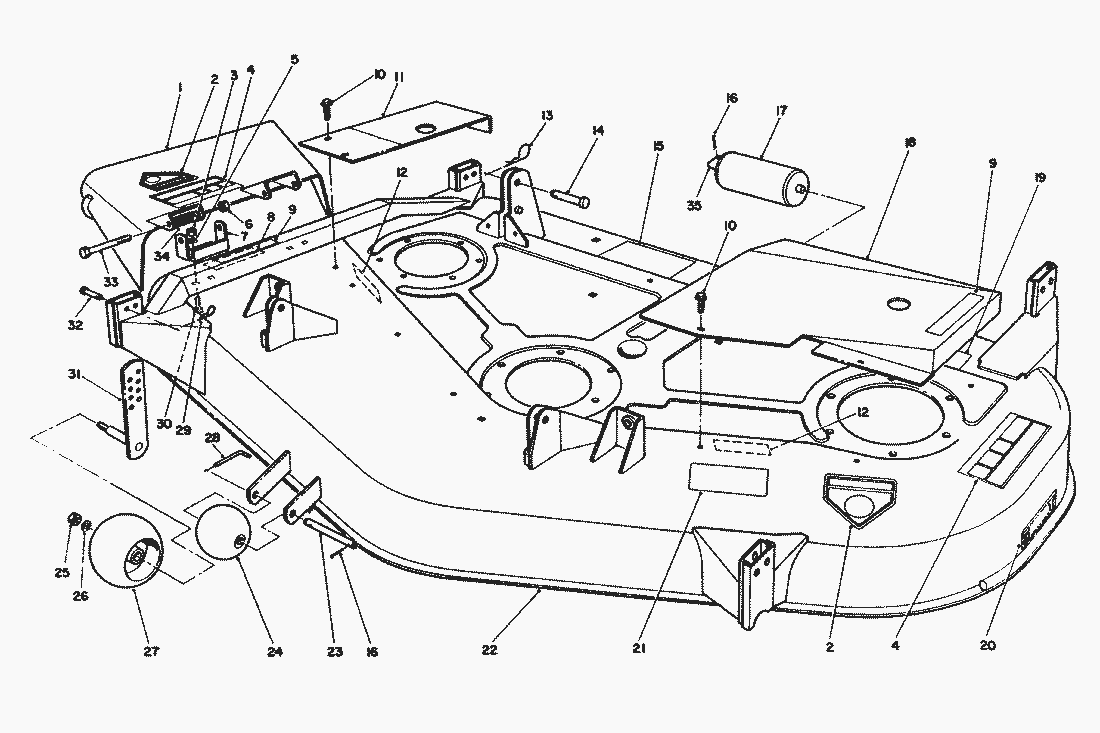

Ersatzteillisten für Toro Roth / TORO 52 Mähwerkgehäuse Modell-Nr. 55670 (wahlw.) 52 Cutting Deck Model No. 55670 (Optional)




Pos.BezeichnungErsatzteilnummer
Deflector Assembly (Incl. Ref.68-3480
Deck Ass y-52(Incl. Ref. #2,4,8,9,12,15,&19-21) 22 22 3_775024 1 55620 Deck Ass y-52(Incl. Ref.13-3939
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
2Decal-Danger43-8480
3Mutter3217-6
4Schild66-1340
5Federring3253-4
6Stopmutter3296-5
7Pivot Bracket-Deflector29-5590
8Schild66-6380
9Decal-Warning36-3400
10Schraube46-8560
11Cover-R.H.68-2280
12Klebeschild67-5360
13Hairpin Cotter3290-355
14Bolzen283-8
15Decal-Belt Routing68-3260
16Splint3272-11
17Laufrolle36-1740
18Cover-L.H.68-2320
19Decal-Caution68-8340
20Klebeshild68-3250
21Decal-Wheel Adjustment68-3380
23Welle57-0680
24Rolle29-4820
25Mutter3296-39
26Scheibe3256-24
27Rad68-2730
28Bolzen57-0690
29Haarnadelsicherung3290-467
30Carriage Bolt3230-18
31Radaufhaengung68-2350
32Bolzen283-2
33Schraube3211-15
34Feder40-6230
35Bolzen40-0340
