> Roth / TORO > Aufsitzmäher > Traktor > 212-5 > 301/S2-12B502 > 1000001 > Motor (B&S Modell 286707-0116-01)

Ersatzteillisten für Toro Roth / TORO Motor (B&S Modell 286707-0116-01)


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3


Pos.BezeichnungErsatzteilnummer
Drive Assembly (Incl. Ref.490421
Piston Assy.-.020 O.S. 23 _8790030 1 S2-12B502 Piston Assy.-.020 O.S.394663
Pin Assembly-Piston-.005 O.S. 29 1_366010 1 38160 Pin Assembly-Piston-.005 O.S.391286
Gasket-Crkcse Cover, 1/64 Thick 12 10 _8790030 1 S2-12B502 Gasket-Crkcse Cover, 1/64 Thick271916
Piston Assy.-.010 O.S. 22 _8790030 1 S2-12B502 Piston Assy.-.010 O.S.394662
Piston Assy.-.030 O.S. 24 _8790030 1 S2-12B502 Piston Assy.-.030 O.S.394664
Ring Set-Piston-.030 O.S. 26 1_366010 1 38160 Ring Set-Piston-.030 O.S.391783
Ring Set-Piston-.020 O.S. 25 1_366010 1 38160 Ring Set-Piston-.020 O.S.391782

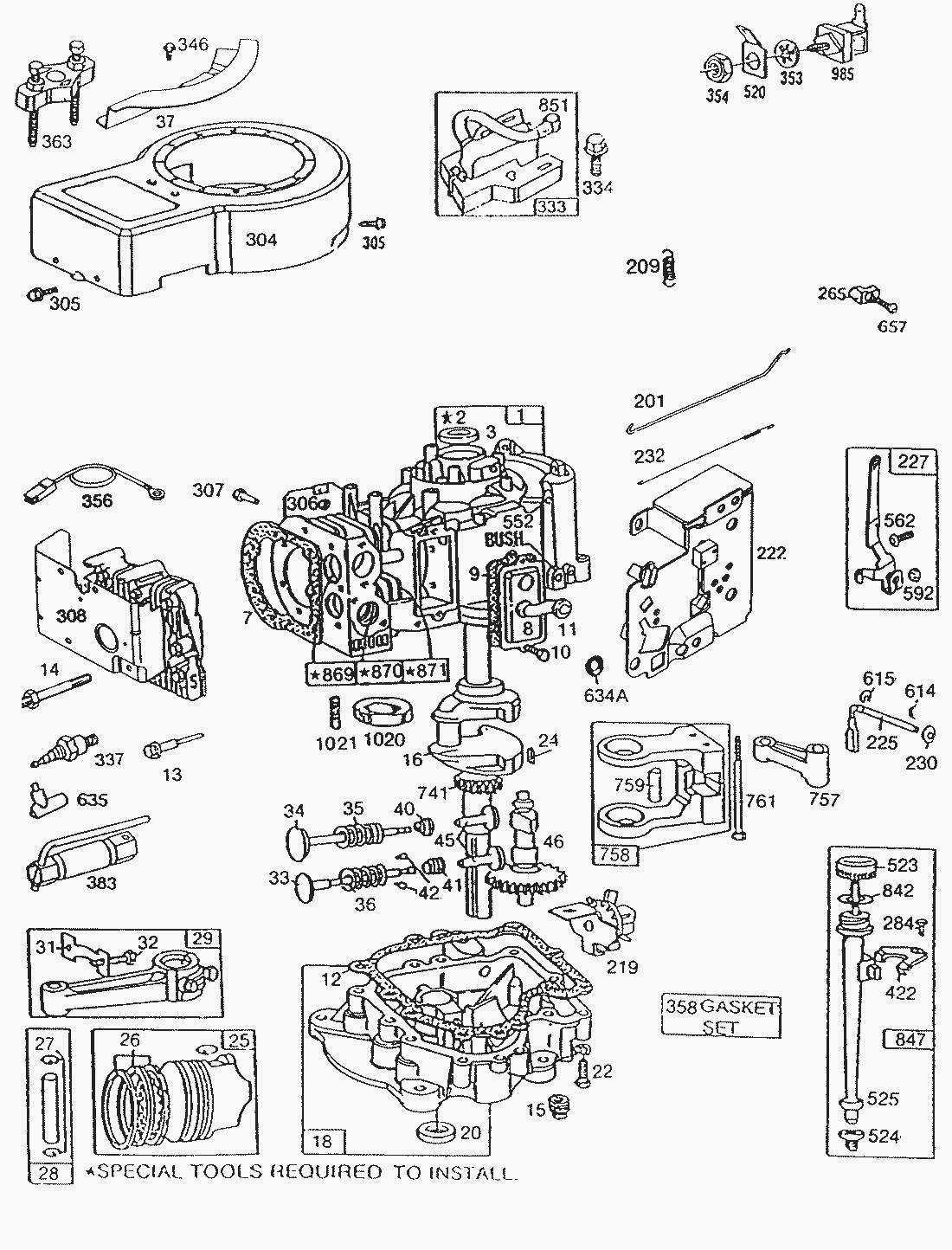

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Cylinder Assembly490450
2Sieb399265
3Seal-Oil391086
5Zylinderkopf494240
7Gasket-Cylinder Head271866
8Entluefter391406
9Dichtung t27803
10Schraube94621
11Entluefterrohr280100
Dichtung - 005271997
Dichtung - 009271996
13Schraube94622
14Stud-Cylinder Head93781
15Plug-Oil Drain94239
16Crankshaft Note: 94196 Key-Timing Gear490466
18Oelwanne Incl.Dicht.+Wedi494238
20Seal-Oil291675
22Screw-Base Mtg. Sem94624
24Key-Flywheel222698
25Kolben394661
26Ringsatz391780
Kolbenringsatz 010391781
27Kolbenbolzensicherung260924
28Kolbenbolzen299691
29Pleuelstange490348
31Lock-Connecting Rod Screw222299
32Screw-Connecting Rod92909
33Valve-Exhaust262246
34Valve-Intake262247
35Ventilfeder65906
36Spring-Exhaust Valve26828
37Guard-Flywheel223752
40Retainer-Intake Valve221596
41Drehkappe292260
42Retainer-Exhaust Valve Rotocoil93630
45Ventilstoessel262248
46Nockenwelle212897
201Link-Governor262767
209Spring-Governor260871
219Reglerrad490815
222Plate-Governor Control494041
225Crank-Governor231058
227Reglerhebel493935
230Washer-Gov. Crank222450
232Feder262785
265Clamp, Casing221535
284Screw-Clamp Mtg.94620
304Housing-Blower494269
305Screw-Blower Housing Sem94619
306Shield-Cylinder224545
307Screw-Cylinder Shield Mtg. Sem94623
308Cover-Cylinder Head491490
333Zuendanlage492341
334Screw, Breaker Arm Mtg. Sem93381
337Zuendkerze802592
346Schraube93705
353Federring92791
354Nut-Hex.-8-3290576
356Massekabel398808
358Dichtungssatz494241
363Puller-Flywheel(Optional Accessory)19203
383Wrench-Spark Plug89838
422Clamp-Oil Filler Tube224390
520Stecker93722
523Oelmesstab490327
524Seal-Filler Tube68838
525Tube-Oil Filler280741
552Bushing-Gov. Crank231597
562Bolzen92613
592Mutter231082
614Splint93306
615Halter93307
634Dichtring491323
635Elbow-Spark Plug66538
657Screw, Sem93496
741Gear-Timing262135
757Link-Counterweight212359
758Counterweight Assy.399891
759Kolbenbolzen298909
761Screw-Counterweight93875
842Seal-Oil Filler Cap270920
847Oeleinfuellrohr490474
851Terminal-Ignition Cable221798
869Einlassventil261463
870Ausl.-Ventil210940
871Ventilfuehrung261961
985Insulator Assembly398525
1020Eccentric262243
1021Pin-Eccentric94160
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
23Flywheel and Ring Gear Assembly-Magneto492325
51Gasket-Carb (Carb to Elbow)272465
52Gasket-Intake Elbow Mtg.270872
53Stud-Carb Mtg94637
75Washer-Spring224061
78Screw94626
95Schraube94098
98Screw-Idle Speed494382
104Pin-Float Hinge231789
105Valve Assy-Inlet Needle231790
106Ventilsitz281169
108Duese224540
118Duese494383
121Carburetor Overhaul Kit494384
123Screw-Elbow Mtg94616
125Carburetor Assembly494502
127
130Valve-Throttle224539
131Drosselwelle494379
133Schwimmer494381
137Gasket-Float Bowl281165
138Washer-Float Bowl Screw281164
141Welle494380
142Duese494537
147Pilot-Jet231794
164Carburetor-Elbow213819
171Nut-Air Cleaner Mtg281051
187Benzinleitung393815
188Screw-Sem93535
216Gestaenge262778
224Screw-Hex Head Sem94513
240Filter-Fuel298090
284Schraube94326
309
332Nut-Flywheel92284
423Screw94625
445Cartridge-Air Cleaner493909
455Mitnehmer222561
467Knob-Air Cleaner493903
468Screen-Flush Rotating222562
474Stator-Alternator393295
482Screw-Sem93621
501Regulator-Alternator394890
526Screw-Hex Head Sem94513
535Element-Air Cleaner272403
537O-Ring281106
601Klammer93053
618Feder262803
634Dichtung281168
634Washer-Throttle Shaft281167
646Brace-Air Cleaner224546
663Screw-Clamp Mtg.94620
668Spacer280848
726Zahnrad399676
727Starterdeckel490324
728Schraube94627
872Cover-Air Cleaner281104
875Body-Air Cleaner494237
883Auspuffdichtung (10)272293
955Screw-Fuel Bowl94642
965Locknut-Air Cleaner Mtg94108
975Bowl Assy-Carb494378
987Dichtung281166
1005Fan-Flywheel280687
1006Retainer-Fan223726

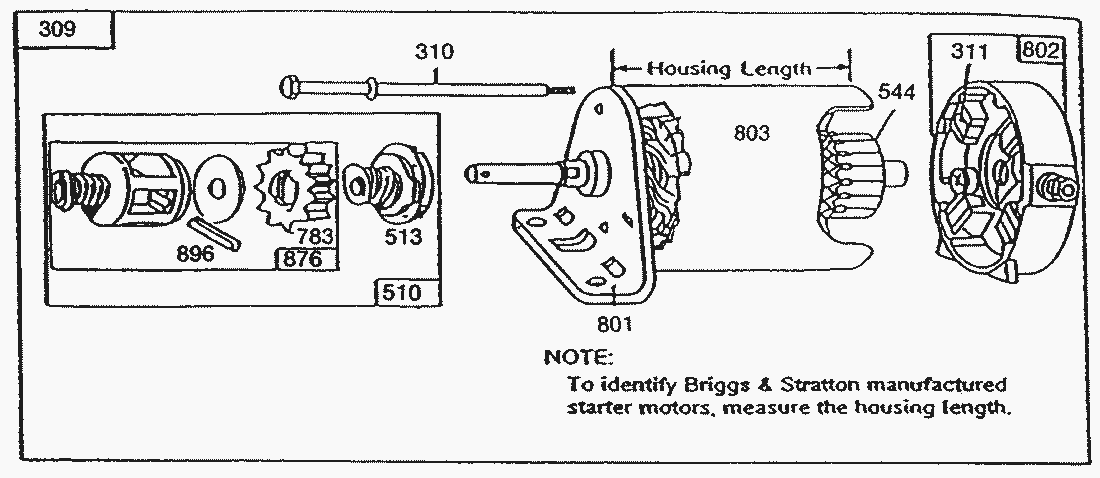

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
309Motor and Drive Assembly494198
310Thru Bolt Assembly94004
311Kohlensatz395538
513Clutch Assembly398003
544Armature Assembly391160
783Gear280104
801Deckel394856
802Deckel395537
803Housing Assembly494205
876Retainer & Pin490467
896Spannstift94288
