> Roth / TORO > Aufsitzmäher > Traktor > 212-5 > 301/S2-12B502 > 1000001 > Elektrik

Ersatzteillisten für Toro Roth / TORO Elektrik




Pos.BezeichnungErsatzteilnummer
Harness Wire (Incl. Ref.79-0490
Solenoid (Incl. Ref.110167
Switch-Ignition (Incl. Ref.111216

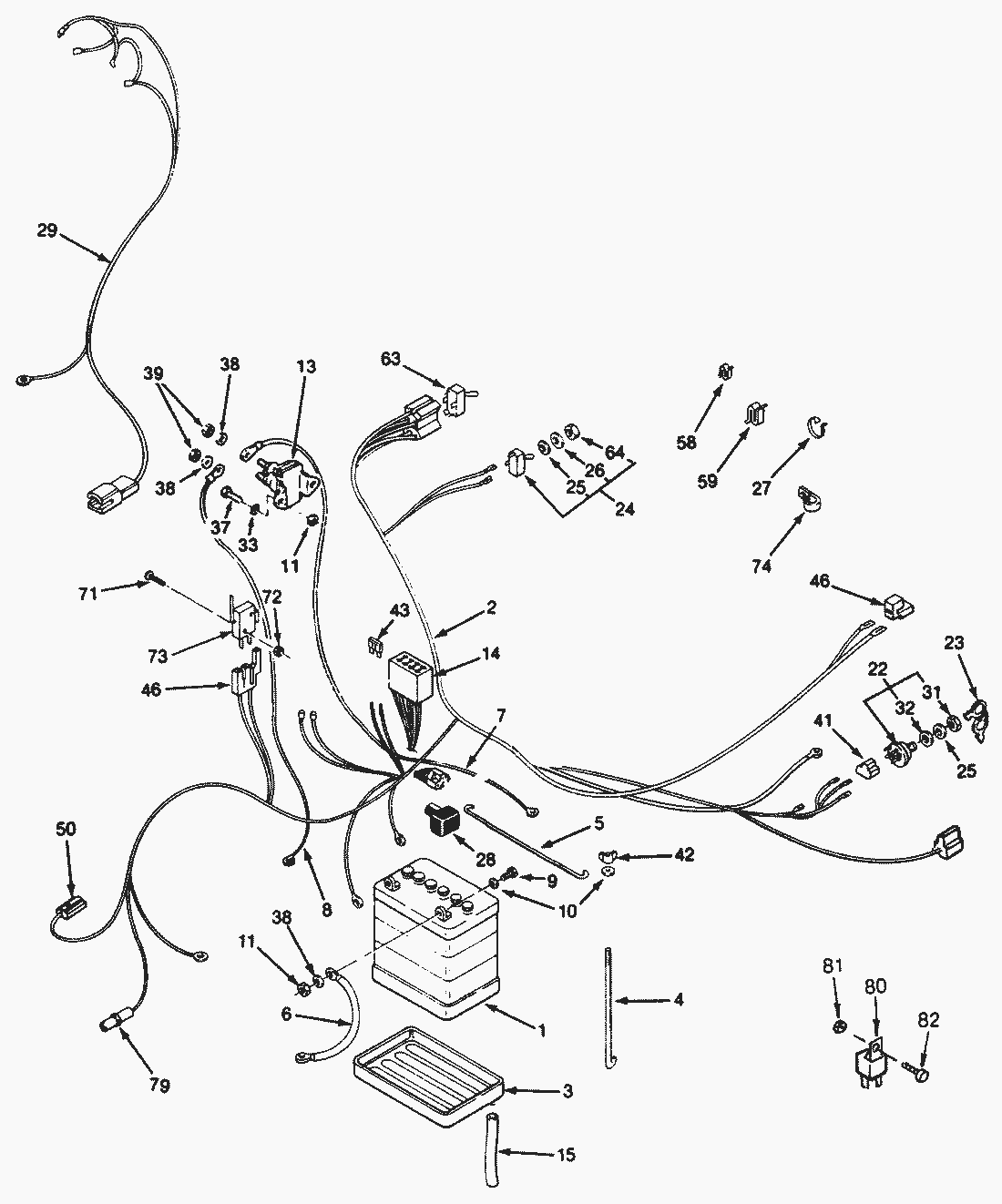

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Battery104962
3Batteriehalterung106948
4Hook109547
5Batteriehalterung117316
6Batteriekabel111078
7Kabel111076
8Wire-Solenoid/Starter111682
9Schraube321-4
10scheibe3256-22
11Mutter3217-5
14Sicherungsgehaeuse120930
15Entluefterschlauch114721
23Key-Ignition116738
24Kippschalter102138
25Washer-Special920262
26Washer-Special920259
27Cable Tie100571
28Cover-Battery Terminal109553
29Kabel115204
31Mutter101884
32Zahnscheibe920160
33Scheibe3255-7
37Screw-Hex Hd.960151
38Federring3253-3
39Mutter3218-1
41Stecker (2)105302
42Fluegelmutter32103-22
43Fuse-15 Amp.109355
Sicherung (20)109102
Stecksicherung 30 aNN10277
46Body-Connector111498
50Body-Connector104926
58Klemme8830
59Clip3023
63Schalter78-3030
71Screw910948
72Mutter915732
73Sicherheitsschalter115230
74Clamp105490
79Socket-Connector107831
80Schaltrelais116397
81Nut-Hex915740
82Screw-Pan Hd.111499
