> Roth / TORO > Aufsitzmäher > Traktor > 212-5 > 301/S2-12B502 > 1000001 > 30 Mähergehäuse 30 Mower Deck

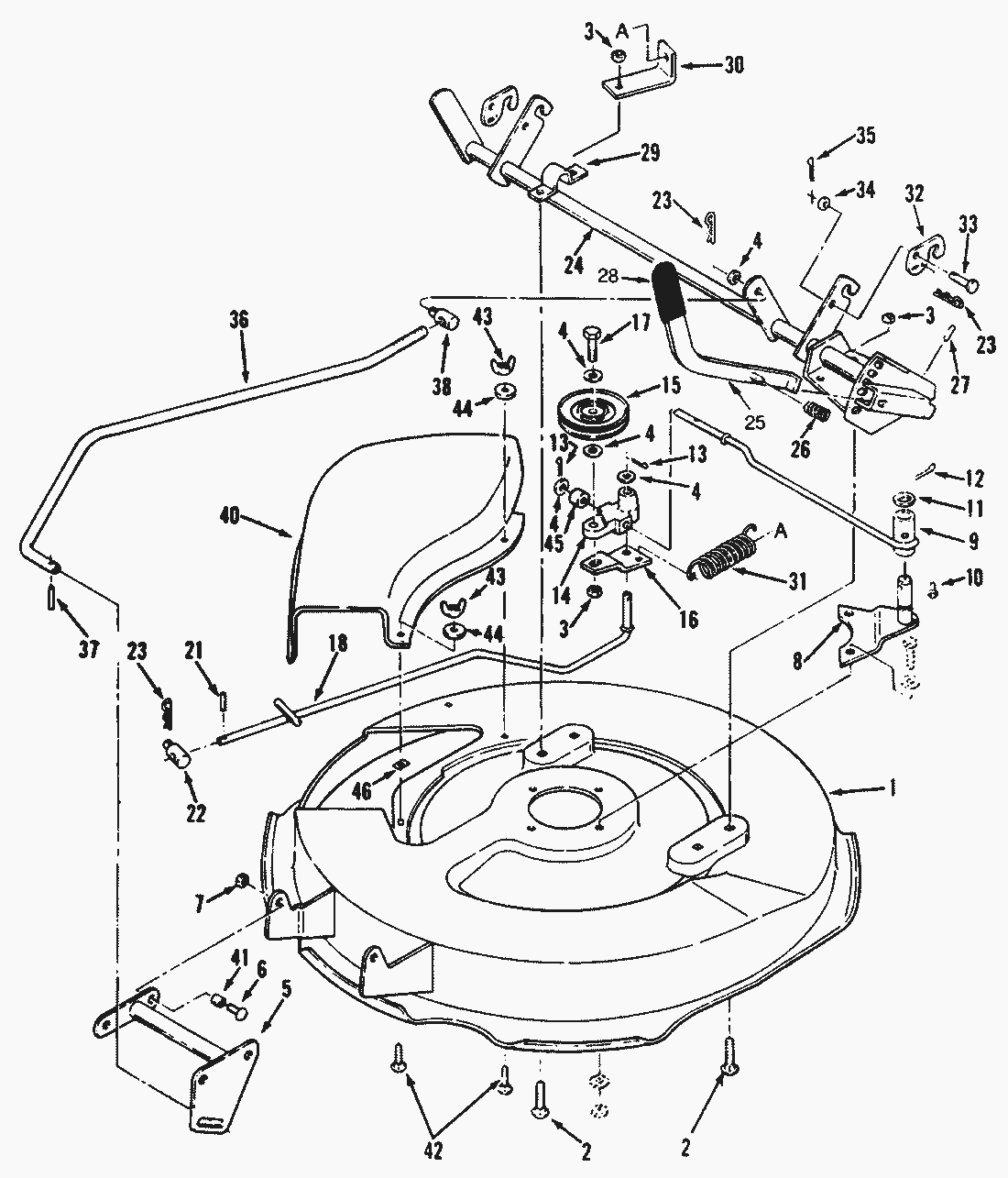

Ersatzteillisten für Toro Roth / TORO 30 Mähergehäuse 30 Mower Deck




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Maehergehaeuse113290
2Bolt-Carriage900063
3Nut-E.S.915663
4Washer920009
5Hubarm114837
6Bolt-Carriage900234
7Stoppmutter (5)102809
8Idler Pivot113296
9Idler Arm119820
10Fitting-Grease1030
11Scheibe920232
12Pin-Cotter932018
13Pin-Cotter932016
14Puffer111560
15Riemenscheibe113112
16Schaltplatte113293
17Bolt-Eslok908038
18Idler Rod113298
21Pin-Roll933152
22Bolzen (5)6739
23Cotter-Hairpin933505
24Adjust Assembly-Height113314
25Hebel78-8321
26Feder (20)101853
27Bolzen933184
28Grip102597
29Clamp110841
30Federaufhaengung113287
31Feder (2)100071
32Einstellschiene120610
33Bolzen932960
34Washer920237
35Pin-Cotter932008
36Gestaenge113289
37Spannstift933268
38Fuehrungsbolzen7736
40Mower Deflector115205
41Buechse (5)102704
42Carriage Bolt900015
43E.S. Wing NutMW8756
44Scheibe103995
45Buechse (5)102704
46Speed Nut106535
