Zurück zu
>
Roth / TORO
>
Aufsitzmäher
>
Traktor
>
16-38 XLE
>
358/71226
>
220010001
>
Zylinder (B&S Modell 286H77-0121-E1)

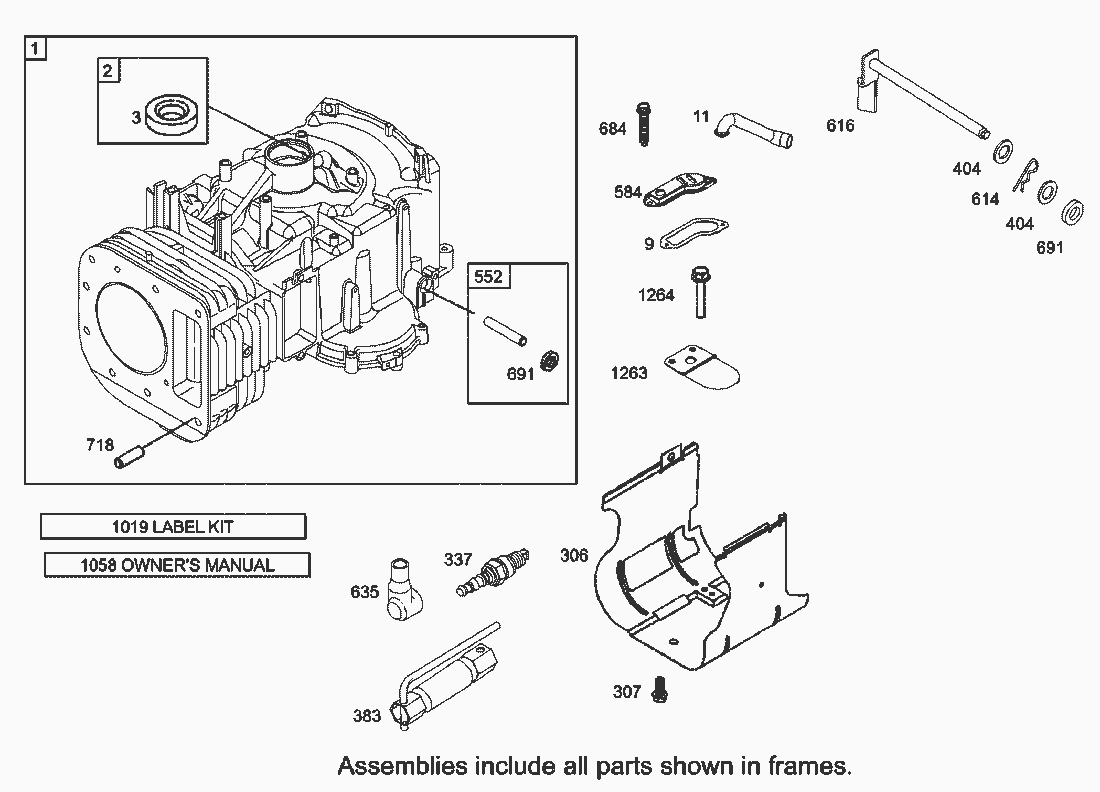

Ersatzteillisten für Toro Roth / TORO Zylinder (B&S Modell 286H77-0121-E1)
Pos.
Bezeichnung
Ersatzteilnummer
1
Cylinder Assembly
697132
2
Sieb
399265
3
Seal-Oil
391086
9
Dichtung
697109
11
Entlueftungsschlauch
697113
306
Shield-Cylinder
697107
307
Screw (Cylinder Shield)
691003
337
Plug-Spark
491055
383
Wrench-Spark Plug
89838
404
Scheibe
691691
552
Reglerbuchse
697144
584
Cover-Breather Passage
697112
614
Pin-Cotter
691620
616
Reglerwelle
692012
635
Zuendkerzenkappe
691909
684
Screw (Breather Passage Cover)
697157
691
Simmerring
692407
718
Locating Pin
690959
1019
Kit-Label
697143
1058
Owner s Manual
275038
1263
Entluefterlippe
697124
1264
Screw (Breather Reed)
697104
