Gebläsegehäuse (B&S Modell 286H77-0121-E1)

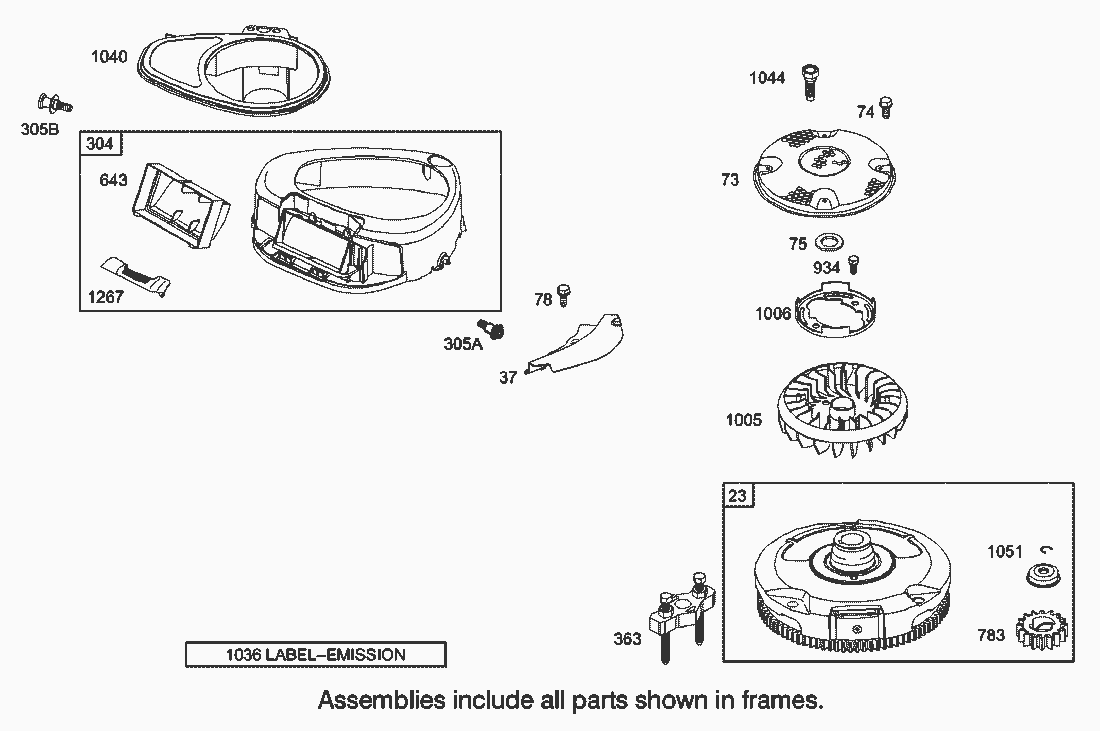

Ersatzteillisten für Toro Roth / TORO Gebläsegehäuse (B&S Modell 286H77-0121-E1)
Pos.
Bezeichnung
Ersatzteilnummer
23
Flywheel
693557
37
Guard-Flywheel
697108
73
Screen-Rotating
697133
74
Schraube
690661
75
Washer (Flywheel)
690582
78
Schraube
690661
304
Housing-Blower
697137
305
Screw (Blower Housing)
697102
305
Screw (Blower Housing)
697103
363
Puller-Flywheel(Optional Accessory)
19203
643
Retainer-Air Filter
697155
783
Starterritzel
693713
934
Screw (Fan Retainer)
691058
1005
Fan-Flywheel
697111
1006
Retainer-Fan
690452
1036
Label-Emission
695700
1040
Plate-Trim
697142
1044
Schraube
691658
1051
Sicherung
691265
1267
Latch-Blower Housing
697135
