> Roth / TORO > Handgeräte > Schneefräsen > einstufig > CR 1000 > 603/38195 > 0000001 > Rotorgehäuse

Ersatzteillisten für Toro Roth / TORO Rotorgehäuse

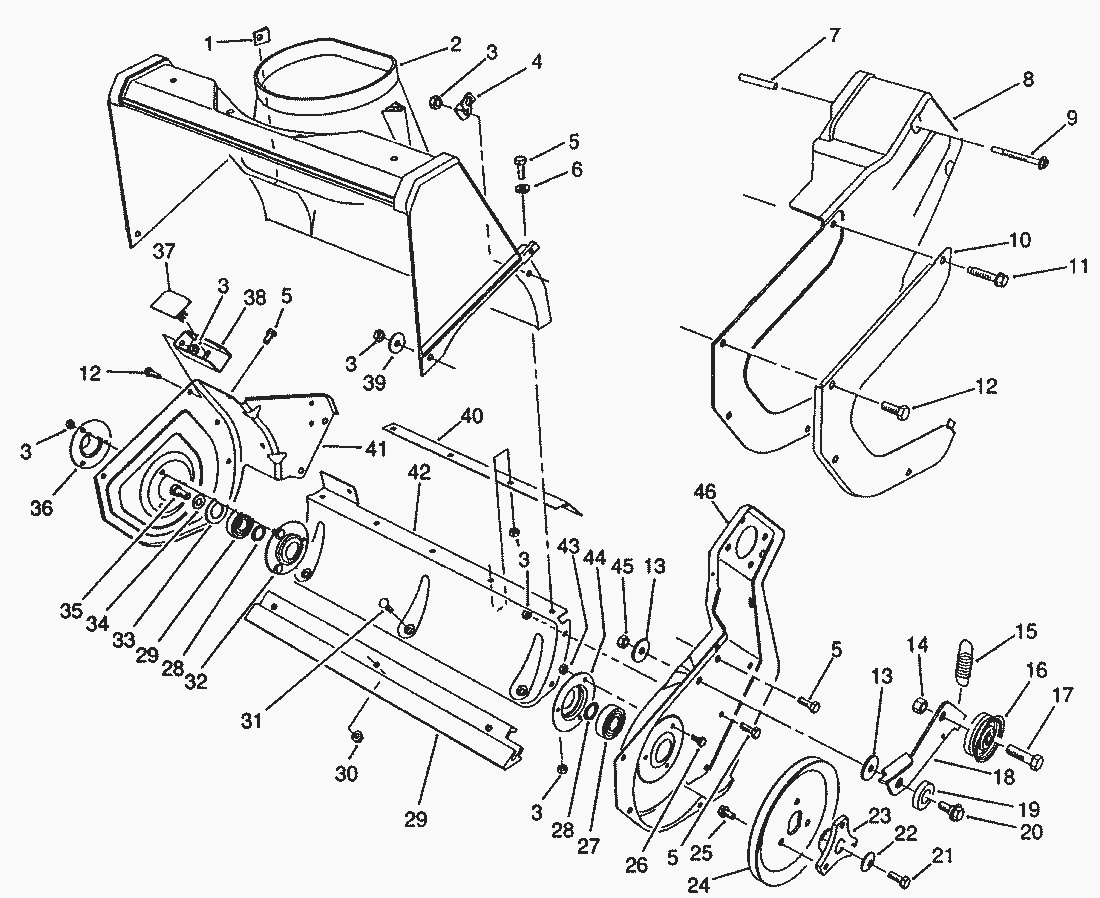

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Blechmutter	32115-14
2	Gehaeuse	55-8700
3	MUTTER	3296-42
4	Halter	55-9430
5	Schraube	321-4
6	scheibe	3256-22
7	Huelse	57-3830
8	Riemenabdeckung	71-5030
9	Schraube	71-5350
10	Guard-Drive Cover	71-5150
11	Schraube	36-3860
12	Schraube	32105-15
13	Scheibe	5-4460
14	Mutter	3296-39
15	Bremsfeder	71-5470
16	Riemenscheibe	71-5260
17	Screw-Cap Hex. Hd.	323-44
18	Arm-Brake	71-5160
19	Washer	71-5250
20	Screw-Shoulder	19-1470
21	Schraube	321-30
22	Tellerscheibe	3290-456
23	Nabe	71-5070
24	Riemenscheibe	71-5410
25	Schraube	12-3270
26	Schraube	32105-8
27	Kugellager	38-7820
28	Scheibe	52-7280
29	Schuerfleiste	71-5390
30	Hutmutter	32128-10
31	Schraube	3229-11
32	Lagerdeckel	52-9110
33	Washer-Rubber	52-7270
34	Scheibe	3256-24
35	Screw-Cap Hex Flange	3234-25
36	Retainer-Bearing	52-7290
37	Cover-Bracket	71-5270
38	Bracket-Support	71-5310
39	Scheibe	3256-67
40	Baffle-Lower (Model No. 38195 Only)	71-5540
41	Sideplate-R.H.	71-4920
42	Housing-Lower	71-4930
43	Mutter	3296-2
44	Lagerschale	38-8620
45	Mutter	3296-47
46	Sideplate-L.H.	71-4910
