> Roth / TORO > Aufsitzmäher > Traktor > 13-38 XL > 391/71205 > 6900001 > Motor (B&S Modell 28M707-0127-01)

Ersatzteillisten für Toro Roth / TORO Motor (B&S Modell 28M707-0127-01)


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3
Ersatzteilliste 4
Ersatzteilliste 5
Ersatzteilliste 6
Ersatzteilliste 7
Ersatzteilliste 8
Ersatzteilliste 9


Pos.BezeichnungErsatzteilnummer
Ring Set-Piston-.020 O.S. 25 1_366010 1 38160 Ring Set-Piston-.020 O.S.391782
Piston Assy. (.010 O.S.) 62 _4410019 1 71185 Piston Assy. (.010 O.S.)497519
Ring Set-Piston-.030 O.S. 26 1_366010 1 38160 Ring Set-Piston-.030 O.S.391783
Piston Assy. (.020 O.S.) 63 _4410019 1 71185 Piston Assy. (.020 O.S.)497520
Gasket-Crkcse Cover, 1/64 Thick 12 10 _8790030 1 S2-12B502 Gasket-Crkcse Cover, 1/64 Thick271916
Pin Assembly-Piston-.005 O.S. 29 1_366010 1 38160 Pin Assembly-Piston-.005 O.S.391286
Connecting Rod (020 U.S. Crankpin Bore) 60 5834A025 1 71140 Connecting Rod (020 U.S. Crankpin Bore)490469
Piston Assy. (.030 O.S.) 64 _4410019 1 71185 Piston Assy. (.030 O.S.)497521
Ersatzteilliste

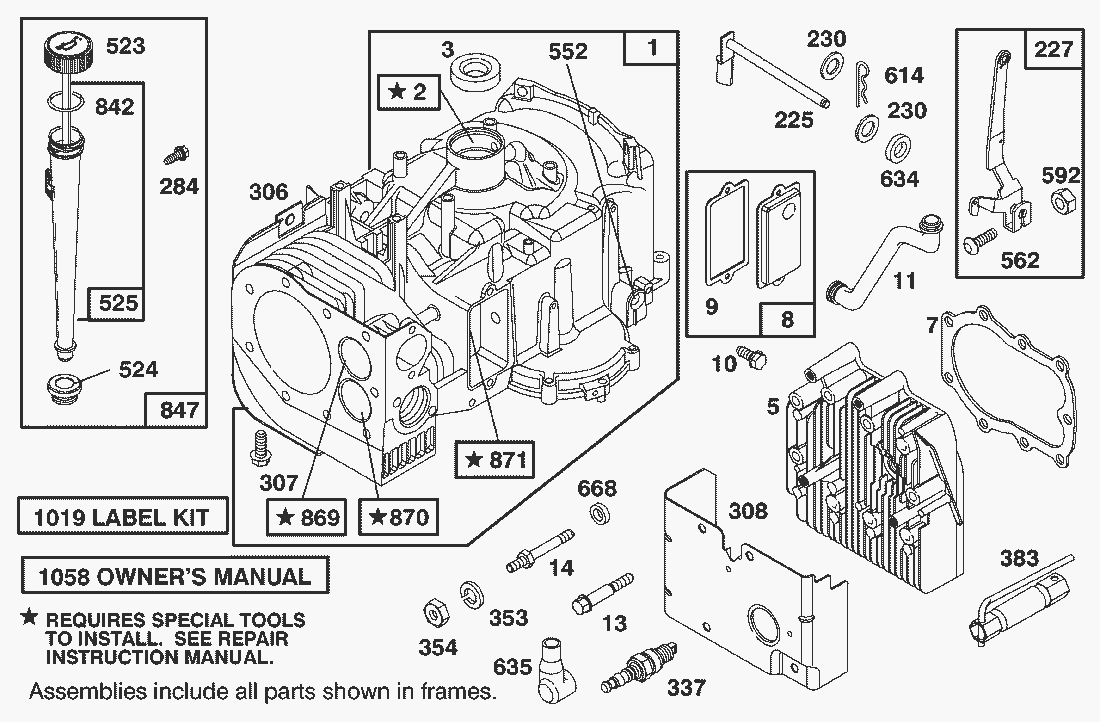

Pos.BezeichnungErsatzteilnummer
1Zylinder496413
2Sieb399265
3Seal-Oil391086
5Zylinderkopf494240
7Gasket-Cylinder Head271866
8Entluefter495735
9Dichtung t27803
10Schraube94621
11Tube-Breather281246
13Schraube94622
14Stud-Cylinder Head94776
225Reglerhebel495157
227Reglerhebel493935
230Scheibe94742
284Screw-Sem94073
306Shield-Cylinder224545
307Screw-Cylinder Shield Mtg. Sem94623
308Cover-Cylinder Head491490
337Zuendkerze802592
353Washer-Lock94315
354Nut-Hex.94314
383Wrench-Spark Plug89838
523Cap and Dipstick Oil Filler495230
524Seal-Filler Tube281370
525Rohr F. Oelmeástab496113
552Bushing-Gov. Crank231597
562Bolzen92613
592Mutter231082
614Splint93306
634Dichtring491323
635Elbow-Spark Plug66538
668Distanzbuechse231109
842Seal-Oil Filler Cap270920
847Oeleinfuellrohr496415
869Einlassventil261463
870Seat-Exhaust Valve (Std.)213316
871Ventilfuehrung261961
1019Label Kit491255
1058Owner s Manual272697
Ersatzteilliste

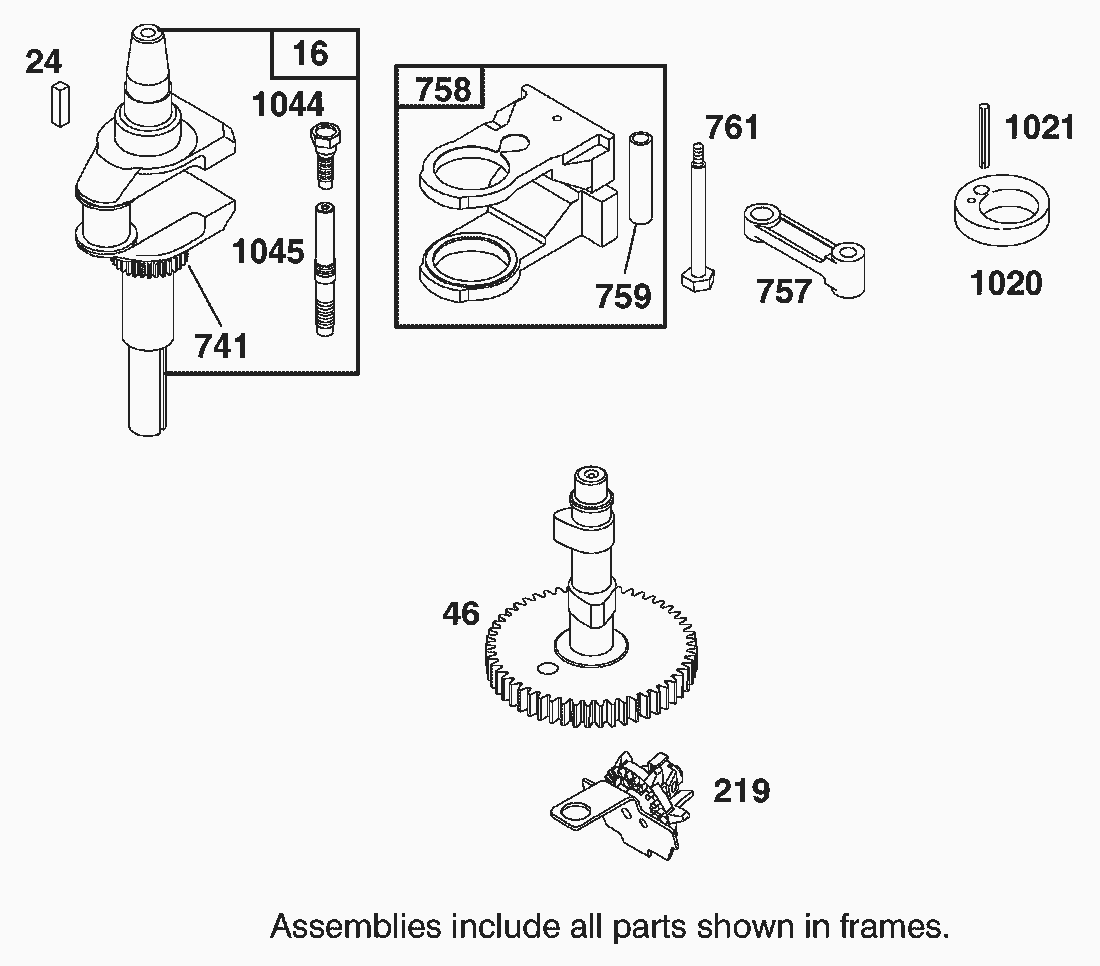

Pos.BezeichnungErsatzteilnummer
16Crankshaft495162
Keil94196
24Key-Flywheel222698
46Gear-Cam213720
219Reglerrad490815
741Gear-Timing262932
757Link-Counterweight213998
758Counterweight Assy.399891
759Kolbenbolzen298909
761Screw-Counterweight94593
1020Eccentric262243
1021Pin-Eccentric94160
1044Screw-Hex. Head94673
1045Extension-Crankshaft231828
Ersatzteilliste

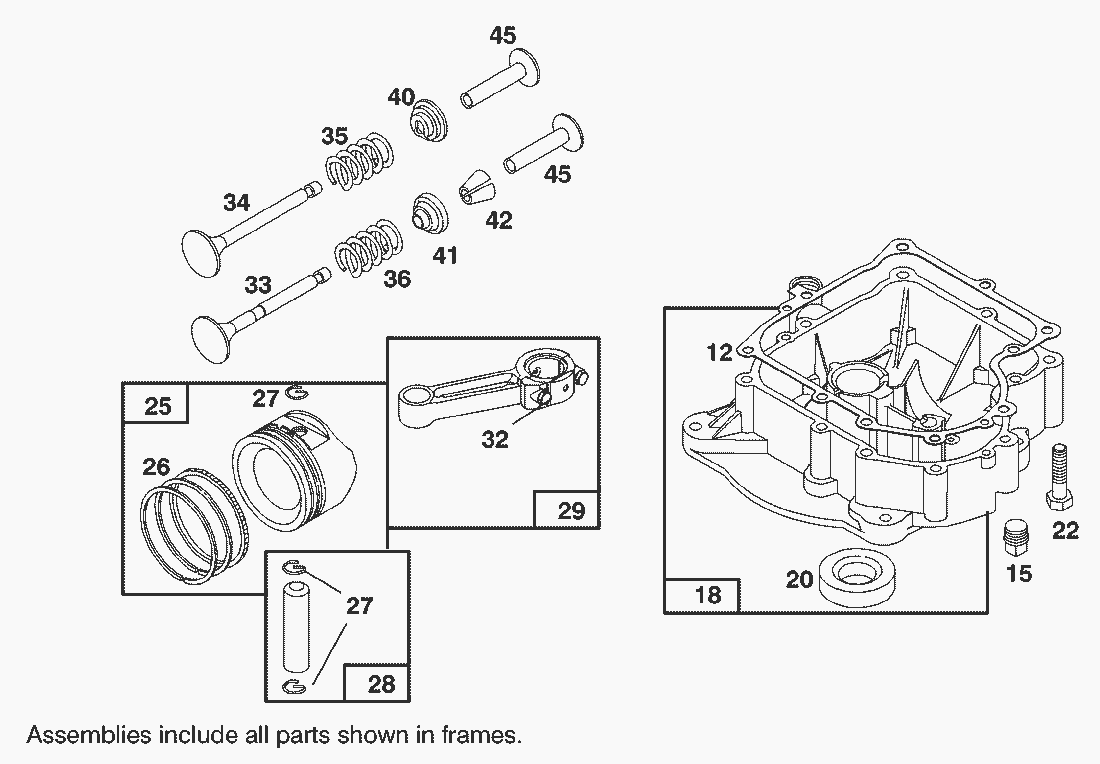

Pos.BezeichnungErsatzteilnummer
Dichtung - 005271997
Dichtung - 009271996
15Plug-Oil Drain94239
18Oelwanne Incl.Dicht.+Wedi494238
20Seal-Oil291675
22Screw-Base Mtg. Sem94624
25Kolben497518
26Ringsatz391780
Kolbenringsatz 010391781
27Kolbenbolzensicherung260924
28Kolbenbolzen299691
29Pleuelstange490348
32Screw-Connecting Rod94671
33Valve-Exhaust262246
34Valve-Intake262247
35Ventilfeder65906
36Spring-Exhaust Valve26828
40Retainer-Intake Valve221596
41Drehkappe292260
42Retainer-Exhaust Valve Rotocoil93630
45Ventilstoessel262248
Ersatzteilliste

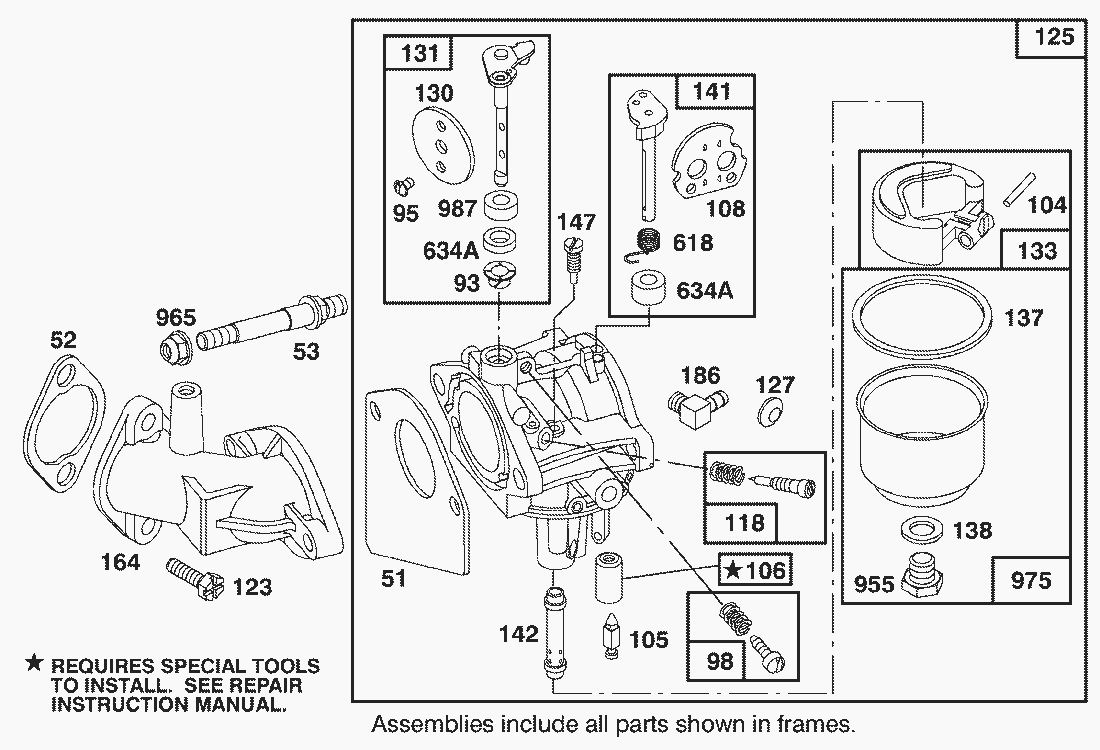

Pos.BezeichnungErsatzteilnummer
51Gasket-Carb (Carb to Elbow)272465
52Gasket-Carburetor Mtg.272554
53Stud-Carb Mtg94637
93Bushing-Throttle281346
95Schraube94098
98Duese495800
104Pin-Float Hinge231789
105Valve Assy.-Inlet Needle231855
106Inlet Valve Seat231854
108Duese224540
118Duese494383
121Carburetor Overhaul Kit495799
123Screw-Elbow Mtg94616
125Carburetor Assembly495706
127
130Valve-Throttle224539
131Drosselwelle494379
133Schwimmer494381
137Gasket-Float Bowl281165
138Washer-Float Bowl Screw281164
141Chokehebel495931
142Duesenstock497566
147Pilot-Jet231984
164Carburetor-Elbow213819
186Elbow-Fuel Pipe493496
618Feder262803
634Dichtung281168
634Dichtring398970
955Screw-Fuel Bowl94642
965Stopmutter94010
975Bowl Assy-Carb494378
977Dichtungs-Satz494385
987Dichtung281166
Ersatzteilliste

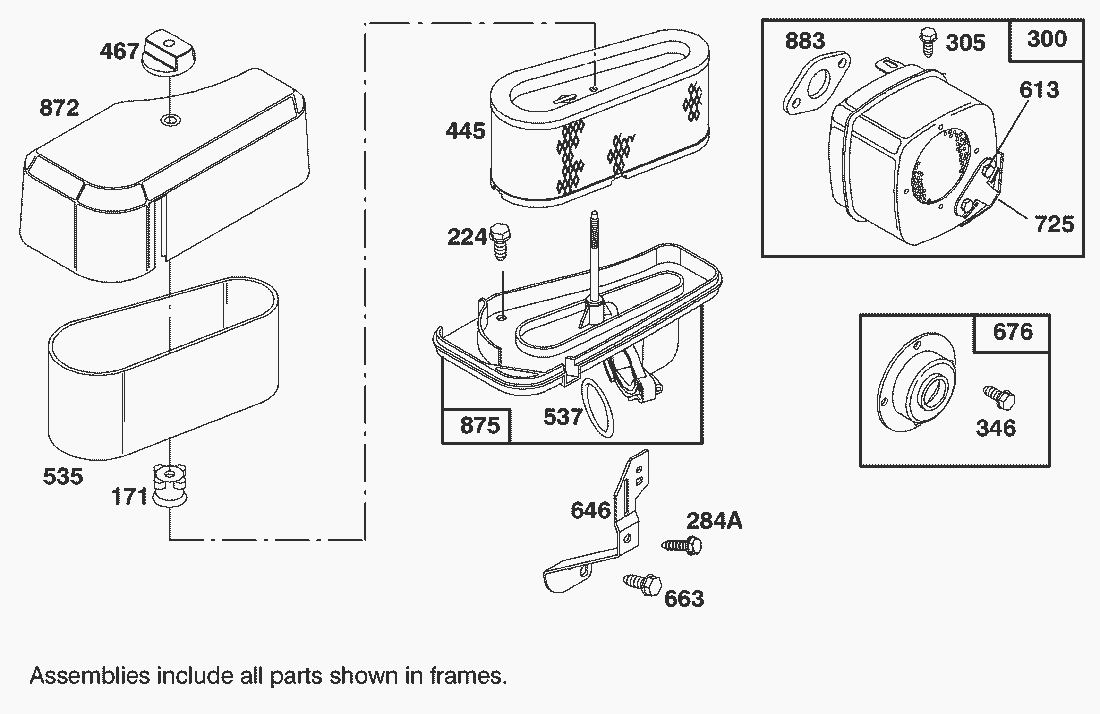

Pos.BezeichnungErsatzteilnummer
171Nut-Air Cleaner Mtg281051
224Screw-Air Cleaner Sem94729
284Screw Hex. Head94704
300Auspuff491413
305Screw-Hex. Washer Hd.94786
346Schraube93705
445LUFTFILTER B+S 570496894
467Knob-Air Cleaner493903
535Element-Air Cleaner272403
537O-Ring281106
613Schraube93927
646Brace-Air Cleaner224546
663Screw-Clamp Mtg.94620
676Ausweisblech396903
725Shield-Muffler223023
872Cover-Air Cleaner281361
875Body-Air Cleaner494237
883Auspuffdichtung (10)272293
Ersatzteilliste

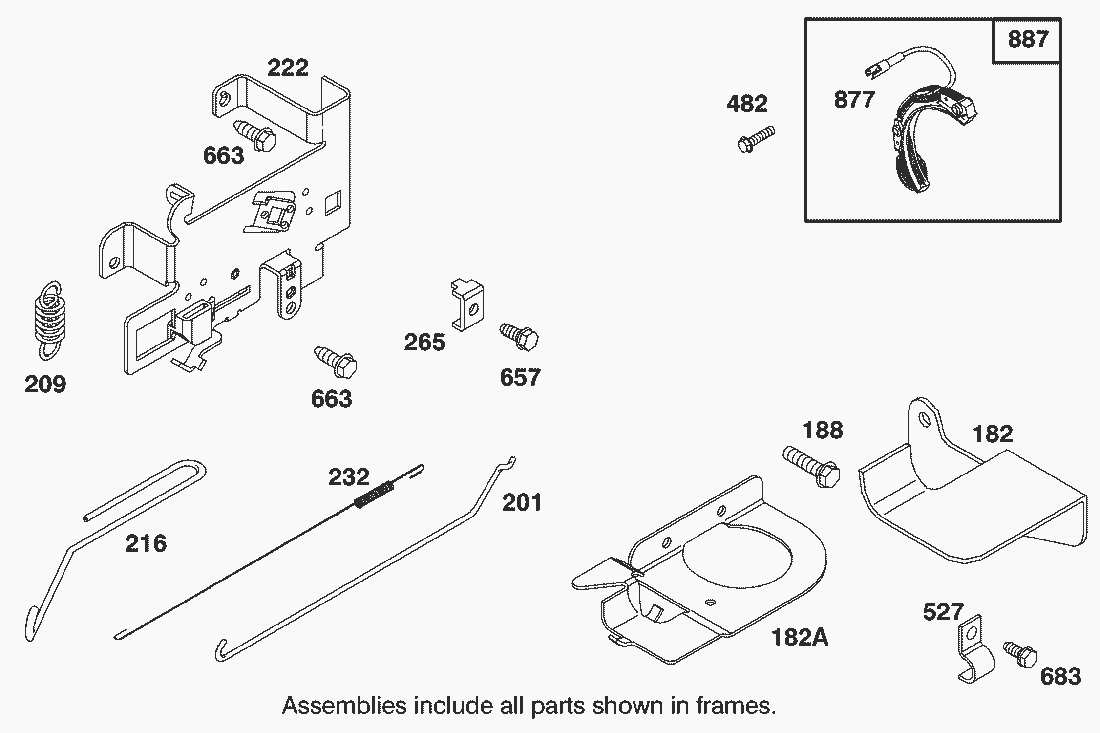

Pos.BezeichnungErsatzteilnummer
182Bracket-Fuel Tank (R.H.)223925
182Bracket-Fuel Tank (L.H.)223866
188Screw-Sem94480
201Link-Governor262767
209Spring-Governor260871
216Gestaenge262766
222Plate-Governor Control495611
232Feder262785
265Clamp, Casing221535
482Screw-Sem93621
527Klammer221428
657Screw, Sem93496
683Screw-Hex. Head94602
877Diode393814
887Stator Assy.-Alternator391529
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
23Schwungrad492326
37Guard-Flywheel224502
73Schutzgitter224948
75Washer-Spring224061
78Screw94626
188Schraube94627
304Housing-Blower496431
333Zuendanlage492341
334Screw, Breaker Arm Mtg. Sem93381
356Wire-Ground494328
363Puller-Flywheel(Optional Accessory)19203
455Mitnehmer222561
668Spacer280848
726Gear-Flywheel Ring (Includes Mounting Parts)392134
729Clip-Relief281159
851Terminal-Ignition Cable493880
1005Fan-Flywheel281355
1006Mitnehmerblech224413
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
309Startermotor497595
310Bolt94003
311Kohlensatz497608
503Strap-Starter806000
510Starterritzel497606
544Starteranker497603
615Retainer263080
728Schraube94627
729Clip-Wire225170
783Gear280104
801Deckel394856
802Plate-Cover497607
803Housing-Starter497604
1090Cap-End497605
Ersatzteilliste

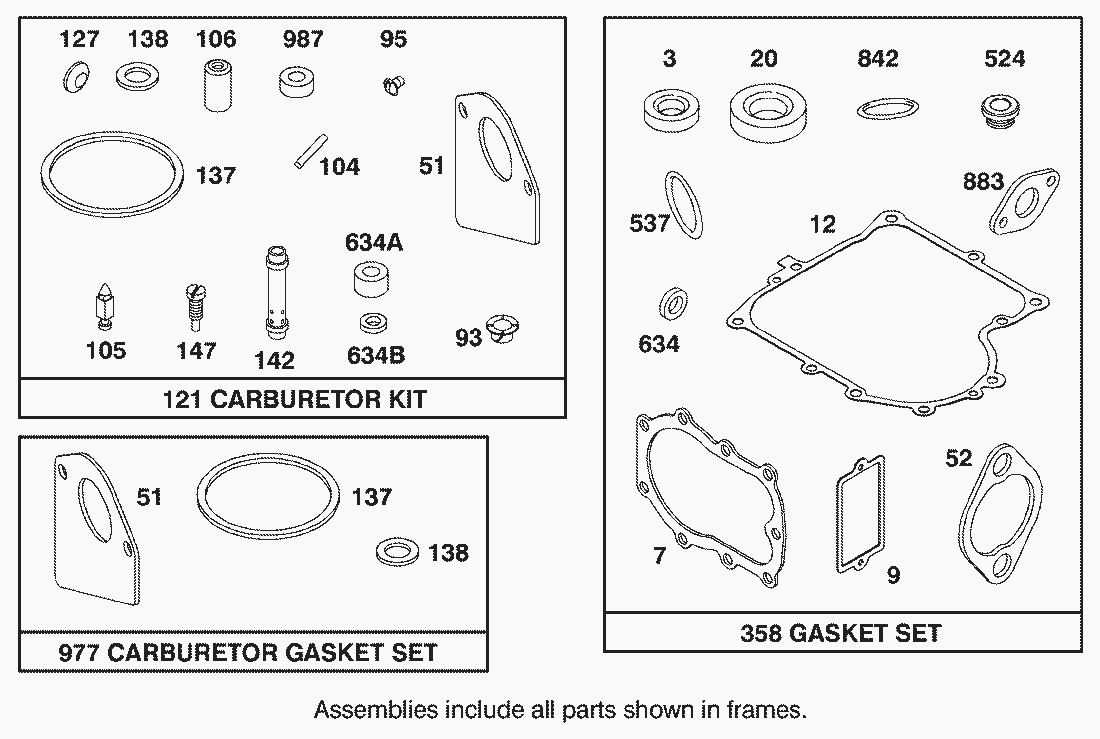

Pos.BezeichnungErsatzteilnummer
121Vergaser-Rep-Satz497535
142Nozzle-Carburetor494566
358Dichtungssatz494241
