Zurück zu
>
Roth / TORO
>
Aufsitzmäher
>
Traktor
>
13-38 XL
>
391/71205
>
6900001
>
Elektrik

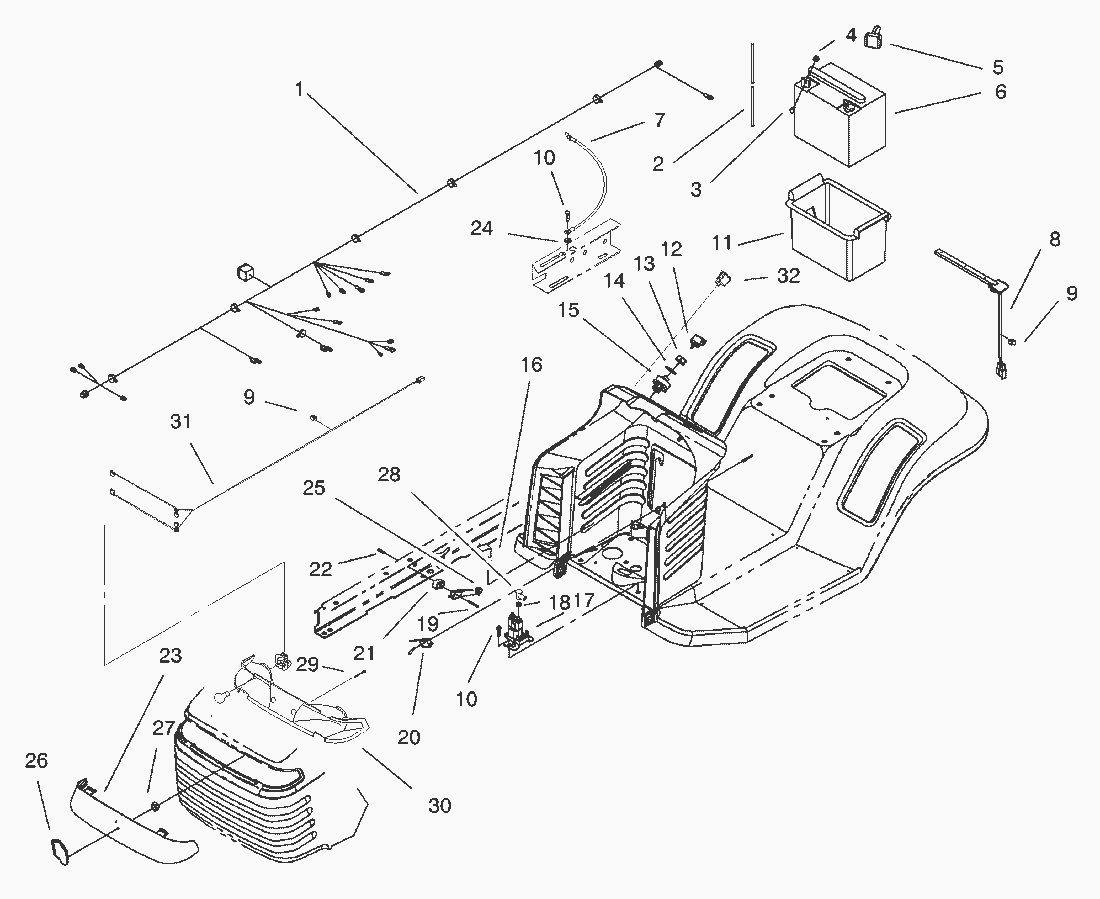

Ersatzteillisten für Toro Roth / TORO Elektrik
Pos.
Bezeichnung
Ersatzteilnummer
1
Kabelbaum
93-3810
2
Schlauch
56-2540
3
Schraube
321-4
4
Fluegelmutter
32103-22
5
Gummikappe
28-8080
6
Battery-7 Plate
80-2600
7
Massekabel
44-8110
8
Schalter
38-1420
9
Kabelklemme
702366
10
Schraube
32144-4
11
Batteriekasten
88-4040
12
Schluessel
63-8360
13
Flachmutter
218-461
14
Lockwasher
3254-5
15
Switch-Ignition
88-9830
16
Schaltrelais
116397
17
Solenoid-12 Volt (Only On: 72043, 72042, 72063, 72062)
92-9845
18
Mutter
32149-2
19
Schraube
93-0539
20
Schalter
88-9932
21
Distanzbuechse
88-4880
22
Mutter
3290-354
23
Scheinwerferglas
88-3960
24
Scheibe
3255-7
25
Dichtungsprofil
93-3240
26
Platte
80-2240
27
Klammer
3290-299
28
Boot-Terminal Insulator
94-5362
29
Schraube
32144-32
30
Reflector & Lamp
88-3970
31
Harness-Wire
88-4320
32
Schalter
92-8875
