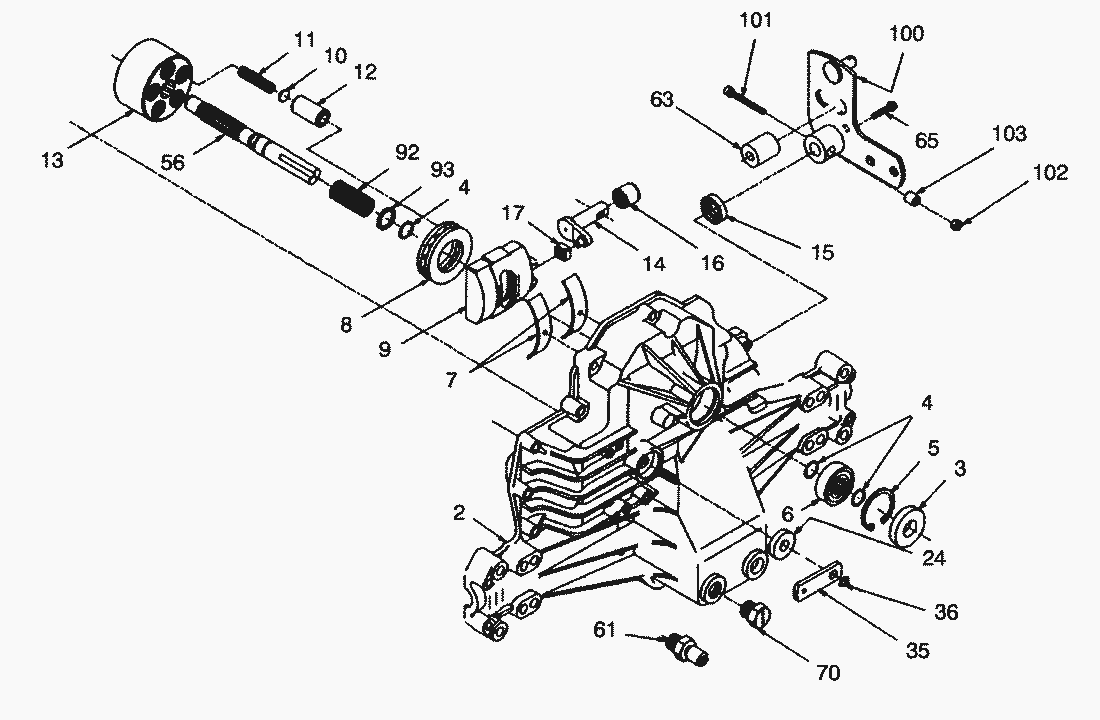

Hydraulik Getriebeachse Modell 321-0500 (Fortsetzung)
Ersatzteillisten für Toro Roth / TORO Hydraulik Getriebeachse Modell 321-0500 (Fortsetzung)
Pos.
Bezeichnung
Ersatzteilnummer
2
3
Simmerring
92-6543
4
5
6
7
8
9
10
11
12
13
14
15
Simmerring
92-6544
16
17
24
Simmerring
92-6545
35
Arm
92-6547
36
Sicherungsring
936109
56
61
Entluefter
92-8859
63
65
70
92
93
100
Control Arm Ass y
92-9792
101
Screw-Hex Hd. Cap
3274-59
102
Mutter
3296-12
103
Spacer-Lock
86-4270
