> Roth / TORO > Aufsitzmäher > Traktor > 13-38 HXL > 392/71213 > 59000001 > Gehäuse & Spindel (38 Schneideinheit) Housing & Spindle (38 Cutting Unit) (Model No. 71191 only)

Ersatzteillisten für Toro Roth / TORO Gehäuse & Spindel (38 Schneideinheit) Housing & Spindle (38 Cutting Unit) (Model No. 71191 only)




Pos.BezeichnungErsatzteilnummer

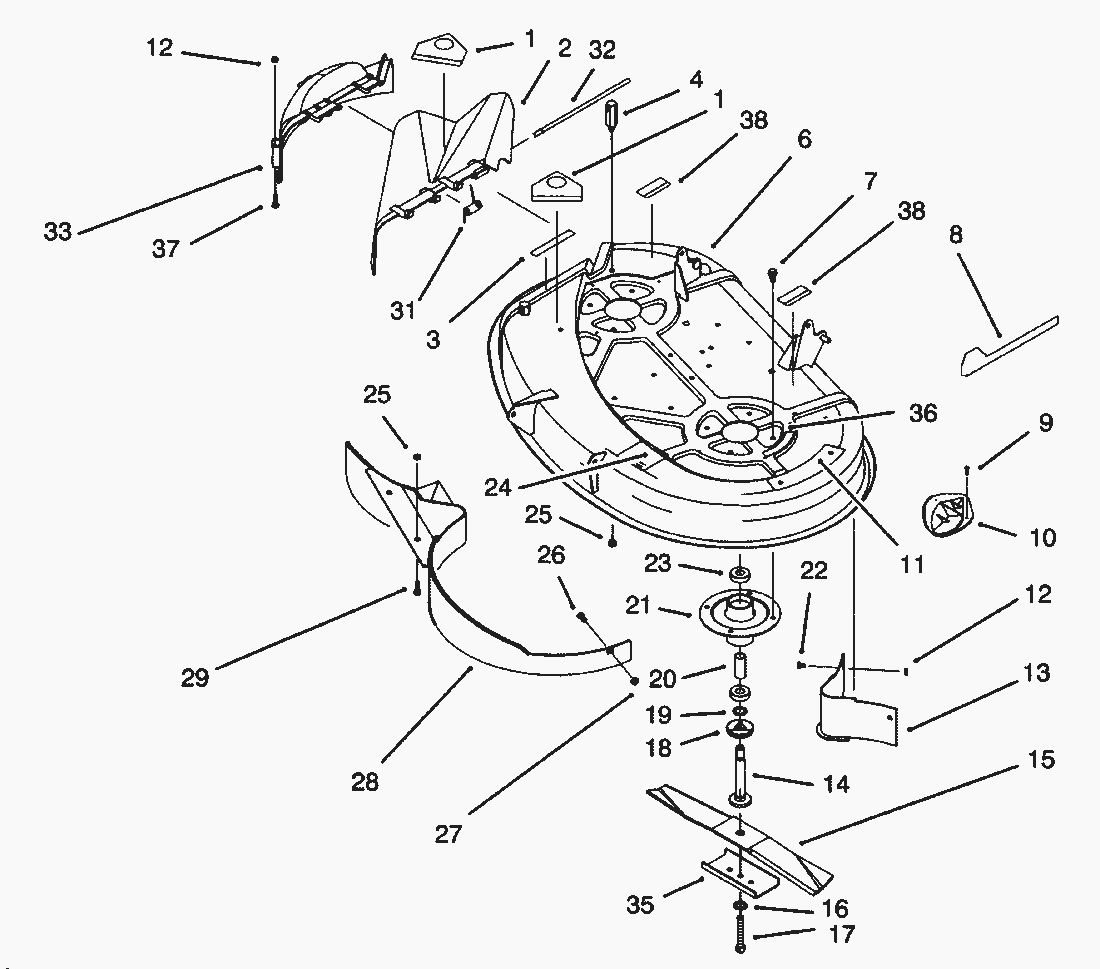

Deck-38 6 5 5_875014 1 71180 Deck-3888-5780-01
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Klebeschild93-1122
2Grasleitstueck93-0317
3Klebeschild68-3650
4Post-Rear Pivot57-4360
7Schraube32144-41
8Recycler-Schild92-9520
9Schraube32144-111
10Klotz76-2160
11Klebeschild79-3140
12MUTTER3296-42
13Baffle-Rear79-1640
14Shaft-Spindle80-4341
15Blade- Recycler79-3061
16Scheibe3290-465
17Screw-Blade26-0671
18Shield-Bearing80-4360
19Spacer-Hardened80-4380
20Spacer-Bearing62-3661
21Housing-Spindle88-4510
22Schraube321-4
23Kugellager38-7820
24Decal-Belt Guide117137
25Mutter3296-39
26Schraube3230-1
27MUTTER3296-29
28Baffle-Recycler79-1600
29Schraube323-5
31Spring-Torsion57-6950
32Rod-Deflector Hinge57-4380
33Recycler-Abdeckung88-4430
35Stiffener80-0510
36Schild68-3660
37Schraube321-14
38Decal Warning55-4300
