> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 824 PowerShift > 628/38546 > 99000001 > Holm

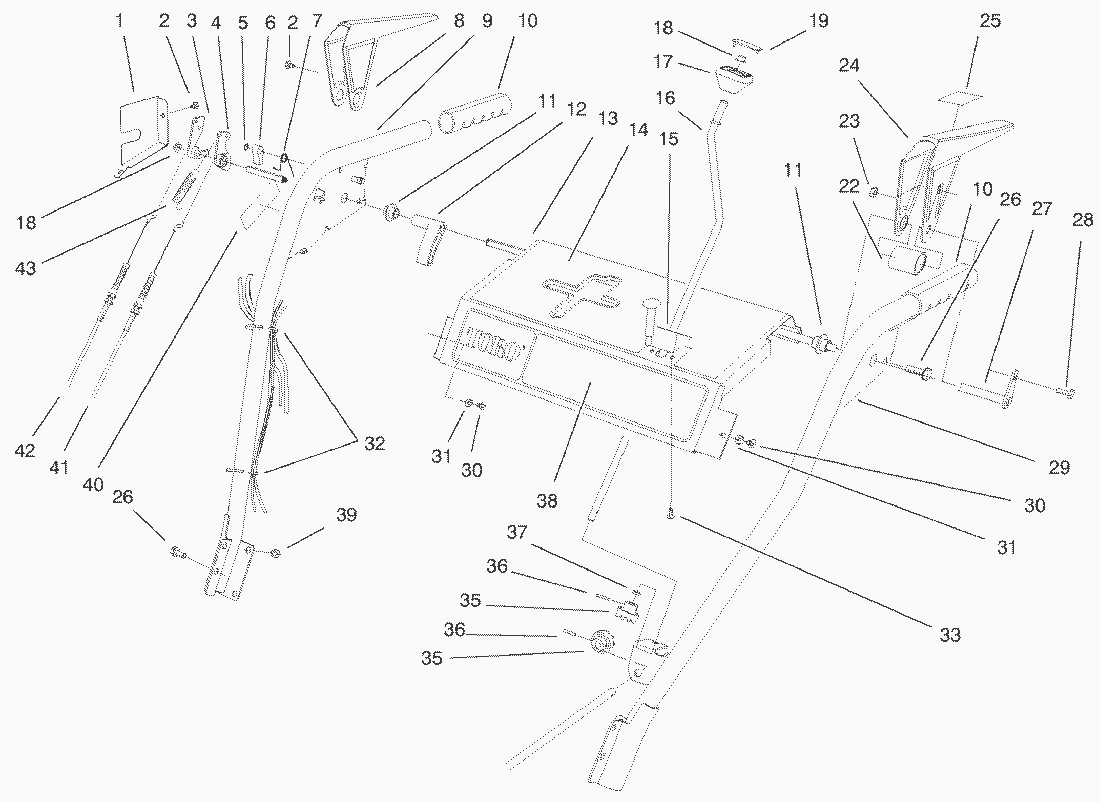

Ersatzteillisten für Toro Roth / TORO Holm




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Abdeckung63-2170-03
2Schraube2210-250
3Spannhebel62-0300
4Nocke62-0290
5Ring32151-66
6Klinke62-0280
7Feder63-2910
8Hebel62-1050-03
9RH Handle ASM, 24-3262-1381-03
10Handgriff66-7850
11Buechse62-1070
12Hebel62-1640
13Control Plate ASM (Model 38542)99-5968
13Control Plate ASM (Model 38546)99-5969
14Decal-Top, Panel (Only On: 38542)99-3230
14Klebeschild99-3229
15Fuehrungsplatte62-1490
16Gestaenge63-2160
17Knopf62-1320
18Sicherungskappe3290-320
19Abdeckung62-1520
22Distanzstueck63-3380
23Mutter3296-2
24Hebel62-1060-03
25Decal-Lever (Model No. 38510)63-3050
26Schraube32144-14
27Gestaenge63-2030
28Schraube3290-359
29LH Handle ASM, 24-3266-8091-03
30Schraube32104-76
31Scheibe3256-14
32Tie Wrap3290-378
33Schraube94-6961
35Ritzel62-1460
36Stift32121-50
37Scheibe62-1230
38Decal-Panel Front63-2510
39Mutter3296-47
40Decal-Warning (Model No. 38543 Only)94-2575
40Decal-Warning (Model No. 38580 Only)66-6860
41Bowdenzug63-2710
42Bowdenzug63-2700
43Feder88-0810
