Ersatzteillisten für Toro Roth / TORO Antrieb

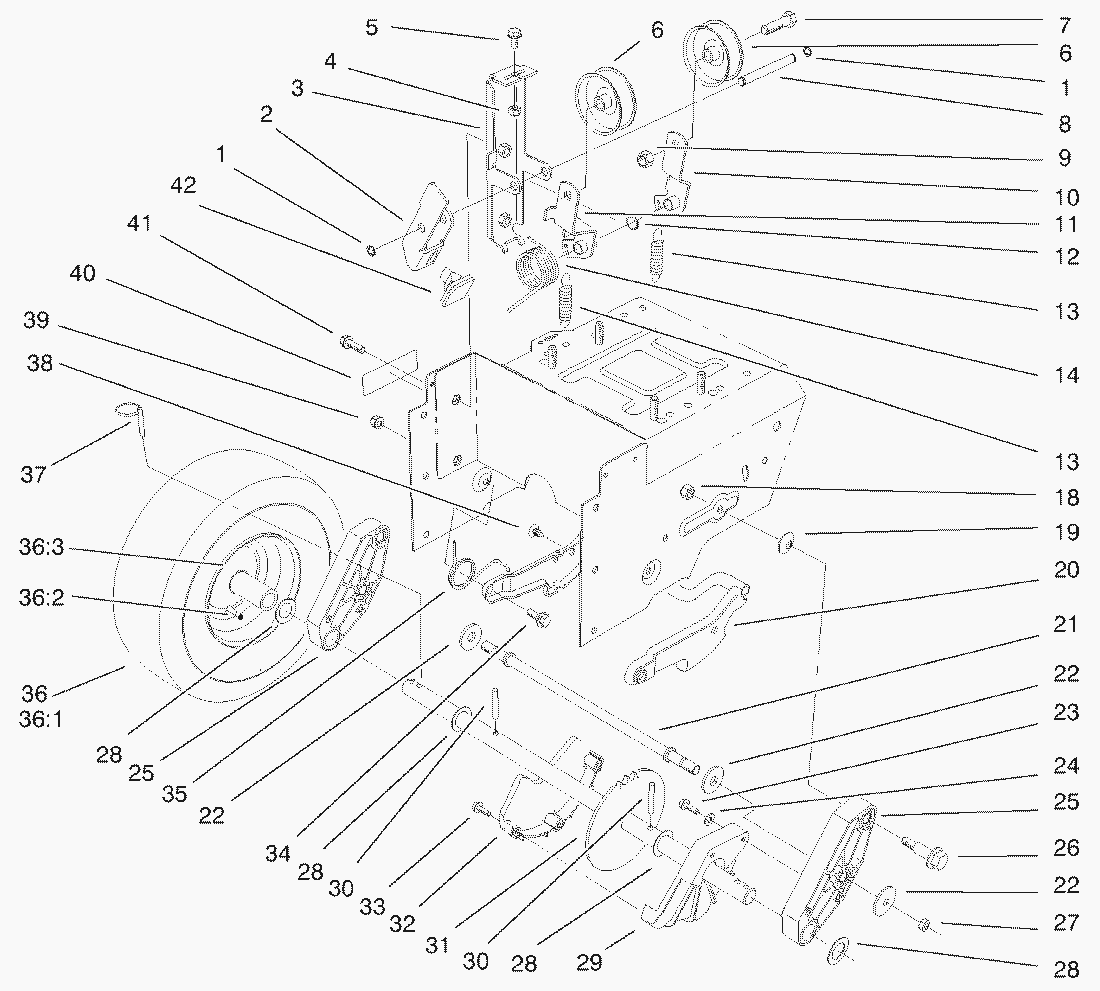

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Sicherung	32120-46
2	Bremsarm	63-2810
3	Halter	63-2850
4	MUTTER	3296-42
5	Schraube	3234-13
6	Riemenscheibe	3-4244
7	Schraube	323-7
8	Stift	62-0970
9	Mutter	3296-59
10	Keilriemenspanner	93-8045
11	Keilriemenspanner	93-8046
12	Scheibe	3256-38
13	Feder	63-2870
14	Feder	63-2880
18	Mutter	3296-39
19	Washer-Belleville	3290-461
20	Hebel	62-0470-03
21	Gestaenge	66-7720
22	Scheibe	63-3340
23	Schraube	32144-4
24	Washer-Plain	3256-1
25	Haltearm	66-7740
26	Bolzen	62-1330
27	Mutter	3296-23
28	Scheibe	252-80
29	Kettenschutz	62-1010
30	Stift	32121-9
31	Achse Mit Zahnrad	63-2111
32	Kettenschutz	62-1000
33	Schraube	94-4496
34	Schraube	5-2490
35	Feder	63-2740
36	Wheel & Tire Assembly (Incl. Ref.	67-9220
361	Reifen	231-120
362	Schlauch 14x4.00-6	232-46
363	Felge	241-128
37	Stift	3290-243
38	Verbinder	3290-476
39	Mutter	3296-47
40	Decal-Warning (Model No. 38543 Only)	94-2575
40	Decal-Warning (Model No. 38580 Only)	66-6860
41	Schraube	3234-7
42	Bremsbelag	66-8060
