Zurück zu
>
Roth / TORO
>
Aufsitzmäher
>
Traktor
>
12-32 XL
>
390/71200
>
4900001
>
Haube

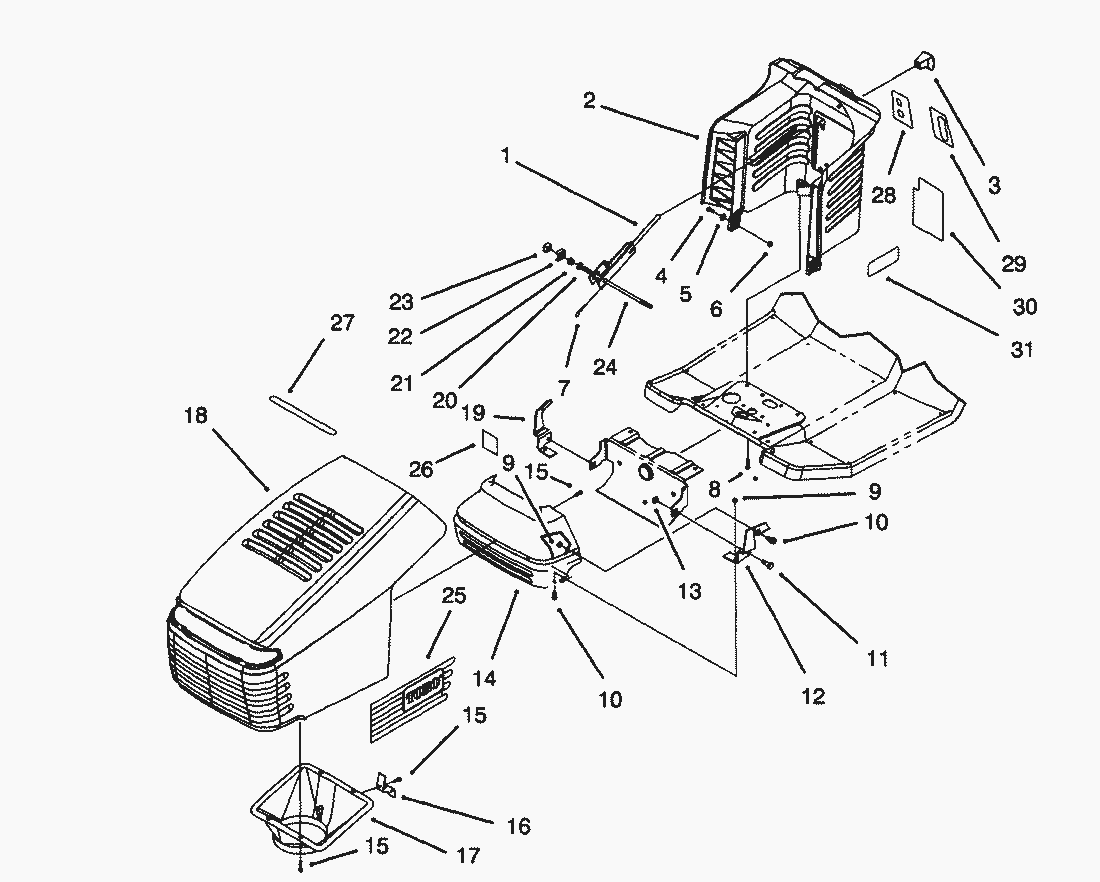

Ersatzteillisten für Toro Roth / TORO Haube
Pos.
Bezeichnung
Ersatzteilnummer
1
Lever-Deck Engage
88-5190
2
Tower-Steering
88-3910
3
Knob-Engage Lever
62-1292
4
Schraube
322-3
5
Scheibe
3256-23
6
MUTTER
3296-29
7
Stift
3290-307
8
Schraube
46-8091
9
MUTTER
3296-42
10
Schraube
321-4
11
Bolzen
28-0540
12
Bracket-Hood Pivot L.H.
88-6050
13
Nut-Retained
3290-496
14
Shield-Heat
88-3930
15
Schraube
46-8090
16
Haubenhalterung
88-4220
17
Duct-Hood Air
88-4050
18
Haube
92-8650
19
Bracket-Hood Pivot R.H.
88-6040
20
Scheibe
3256-24
21
Mutter
32128-43
22
Klammer
88-4160
23
Vierkantmutter
88-4140
24
Bolzen
88-4170
25
Namenschild
92-2468
Namenschild
92-2467
26
Belag
92-5782
27
Klebeschild
92-5748
28
Decal-Ignition (Model No. 71140)
92-2478
Klebeschild
92-5732
29
Klebeschild
92-2461
Klebeschild
92-5730
30
Decal-Deck Engage (Model No. 71140)
92-2462
Klebeschild
92-5733
31
Klebeschild
92-2480
