> Roth / TORO > Aufsitzmäher > Traktor > 12-32 XL > 390/71200 > 4900001 > Gehäuse & Spindel (32 Schneideinheit) Deck & Spindle Assy. (32 Cutting Unit)

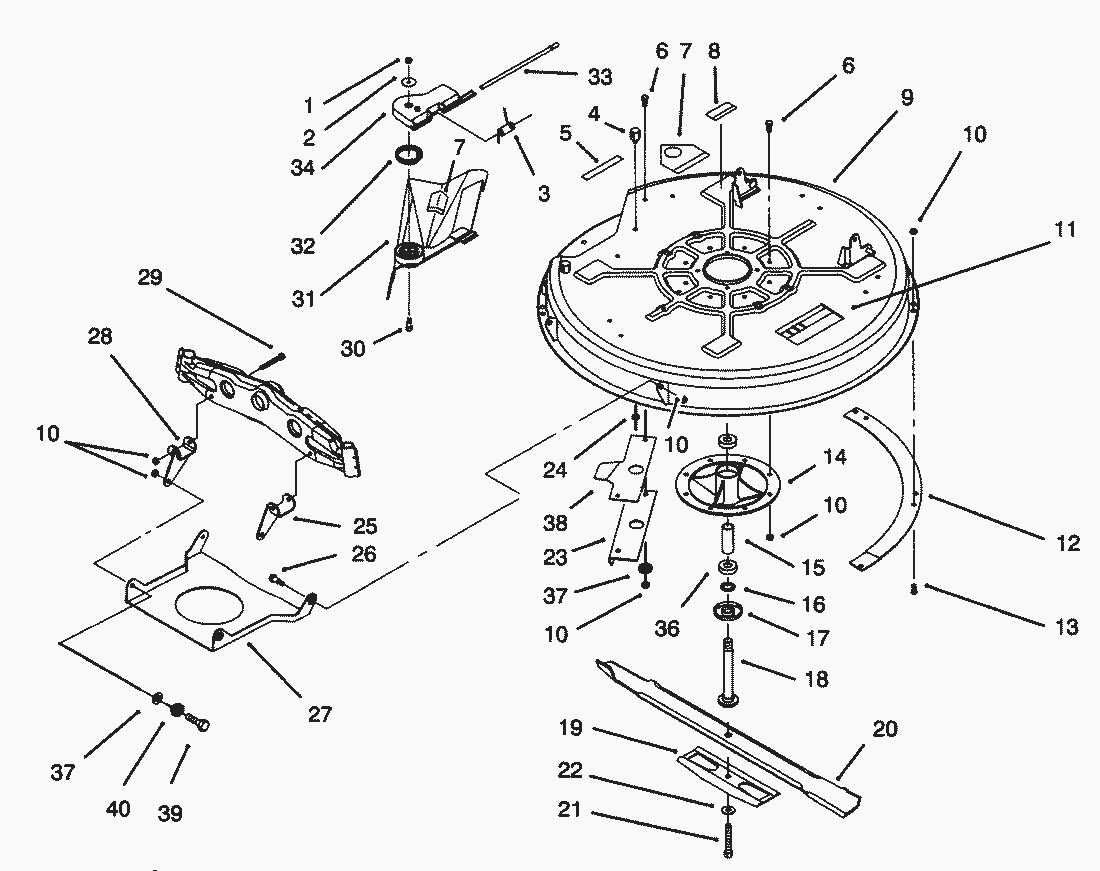

Ersatzteillisten für Toro Roth / TORO Gehäuse & Spindel (32 Schneideinheit) Deck & Spindle Assy. (32 Cutting Unit)




Pos.BezeichnungErsatzteilnummer
Blade-32 20 20 5834A014 1 71140 Blade-3233-4750
Cutter Deck-32 9 9 5834A014 1 71140 Cutter Deck-3288-5790-01
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1MUTTER3296-42
2Washer-Fender3256-58
3Spring-Torsion92-2493
4Bolzen28-7350
5Klebeschild68-3650
6Schraube322-3
7Decal-Danger54-9220
8Decal Warning55-4300
10MUTTER3296-29
11Schild66-1340
12Ring-Wet Grass (Model No. 71200 Only)88-9780
13Schraube32122-14
14Housing-Spindle56-7030
15Spacer-Bearing83-7020
16Spacer-Hardened80-4390
17Shield-Bearing80-4370
18Shaft-Spindle80-4350
19Stiffener-Blade80-4570
21Screw-Blade26-0671
22Scheibe3290-465
23Baffle-Deck44-5720
24Mutter3296-59
25Bracket-L.H.88-5650
26Bolzen28-0540
27Pan-Front Suspension88-4940
28Bracket-R.H.88-5640
29Schraube322-12
30Schraube92-8916
31Deflector-Double Pivot88-4560
32Spring-Torsion88-6160
33Rod-Deflector Hinge88-6150
34Hinge-Deflector Danger88-4540
36Kugellager251-297
37Scheibe3256-23
38Ramp-Deflector92-2494
39Schraube322-6
40Klemmstueck106661
