> Roth / TORO > Aufsitzmäher > Traktor > 520 xi > 520/73541 > 8900001 > Haube & Scheinwerfer

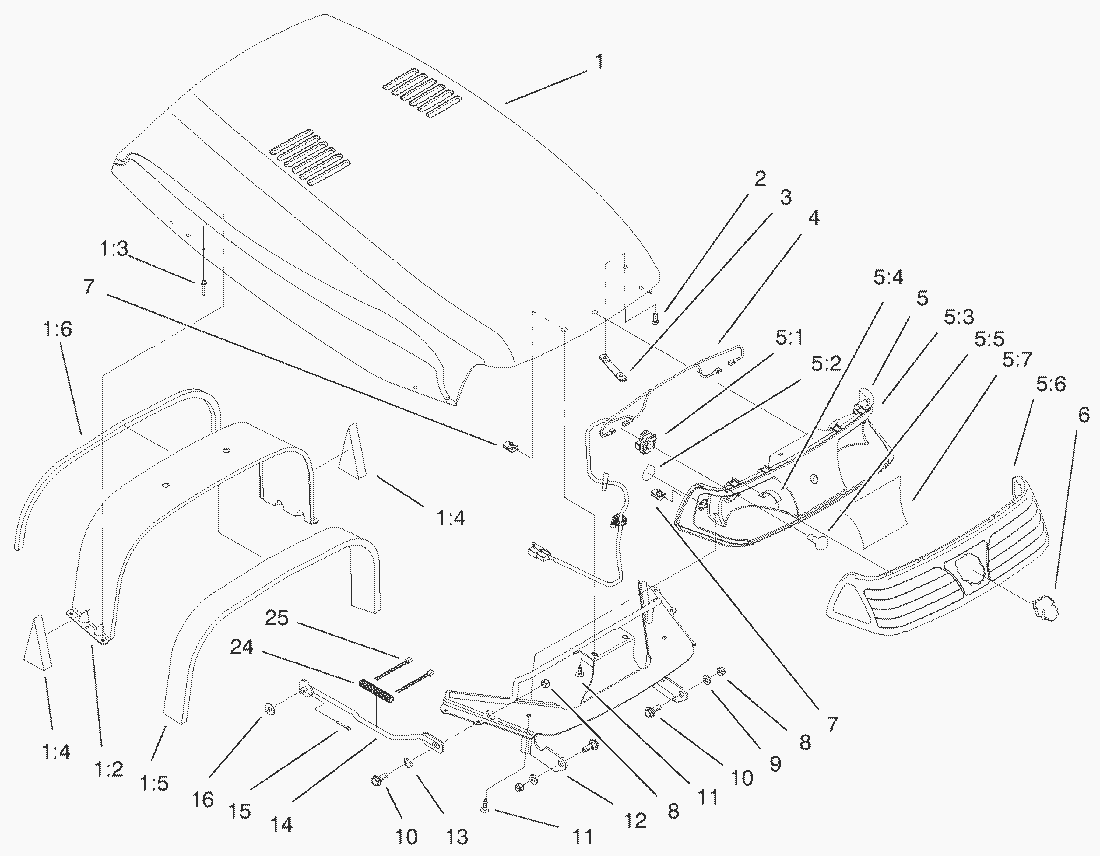

Ersatzteillisten für Toro Roth / TORO Haube & Scheinwerfer




Pos.BezeichnungErsatzteilnummer
Reflector ASM (Incl. Ref.98-7210
Rear Bulkhead ASM (Incl. Ref.98-7204
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Motorhaube98-7205
13Niete3269-12
14Foam-Lower Bulkhead95-4259
15Foam Seal-Rear Bulkhead95-4078
16Foam-Bulkhead/Hood95-4233
2Screw-Button Hd.3274-31
3Nut Plate95-4197
4Kabelbaum95-0691
5Reflektor95-4166
51Birnensockel98-3591
52Klebeschild98-1602
54Clip95-4129
55Birne (2)7228
56Lichtscheibe94-2099
57Klebeschild98-3597
6Toro-Logo95-4248
7Mutter (20)107069
8MUTTER3296-29
9Scheibe3256-23
10Bolzen27-0410
11Schraube92-7020
12Front Bulkhead95-3800-03
13Washer-Spring98-1649
14Hood Support Rod95-4070-03
15Splint3272-10
16Washer-Plastic98-3051
24Shield-Support Rod98-3595
25Kabelband614249
