> Roth / TORO > Aufsitzmäher > Traktor > 12-32 XL > 390/71201 > 8900001 > Gehäuse (32 Schneideinheit) Deck Assy. (32 Cutting Unit)

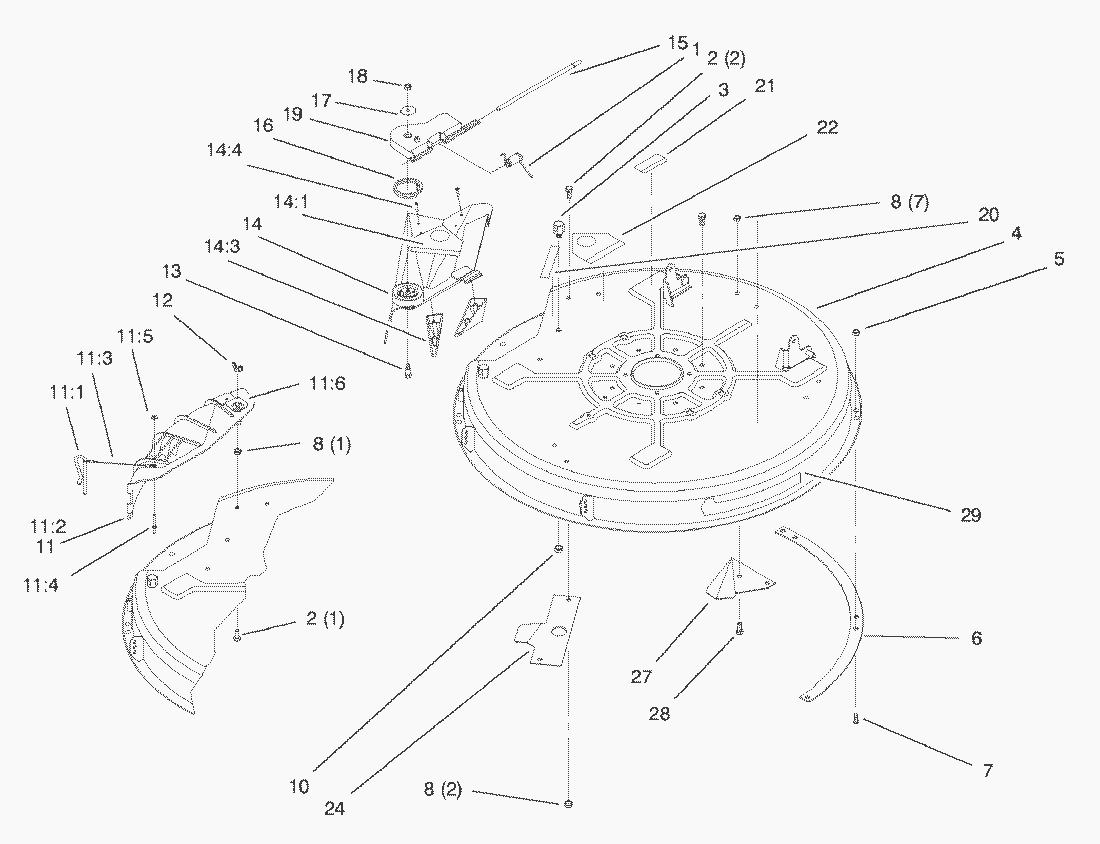

Ersatzteillisten für Toro Roth / TORO Gehäuse (32 Schneideinheit) Deck Assy. (32 Cutting Unit)




Pos.BezeichnungErsatzteilnummer
Deck Wa 32 Lt 4 4 _7690014 1 71201 Deck Wa 32 Lt95-7473-01
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Spring-Torsion92-2493
2Schraube322-6
3Bolzen28-7350
4Maehergehaeuse95-7483
5MUTTER3296-29
6Teilkreis-Segment80-4490-03
7Schraube32122-14
8MUTTER3296-29
10Mutter3296-59
11Abdeckung Mit Haltebuegel82-6150
111Stift28-8130
112Cover-Recycler80-4440
113Stahlseil28-8070
114Niete3290-282
115Scheibe3256-49
116Haltebuegel83-7010-03
12Fluegelmutter32103-2
13Schraube92-8916
14Grasleitstueck93-7694
141Warnschild93-7010
143Anschlag93-7696
144Schraube93-0231
15Rod-Deflector Hinge88-6150
16Spring-Torsion88-6160
17Washer-Fender3256-58
18MUTTER3296-42
19Hinge-Deflector Danger88-4540
20Klebeschild93-7009
21Klebeschild93-6674
22Warnschild93-7010
24Abweisblech92-2494-03
27Grasabweiser80-2630-03
28Schraube322-3
29Recycler-Schild92-7988
