> Roth / TORO > Aufsitzmäher > Traktor > 264-6 > 501/72062 > 5900001 > Aushubhebel & Schnitthöhe

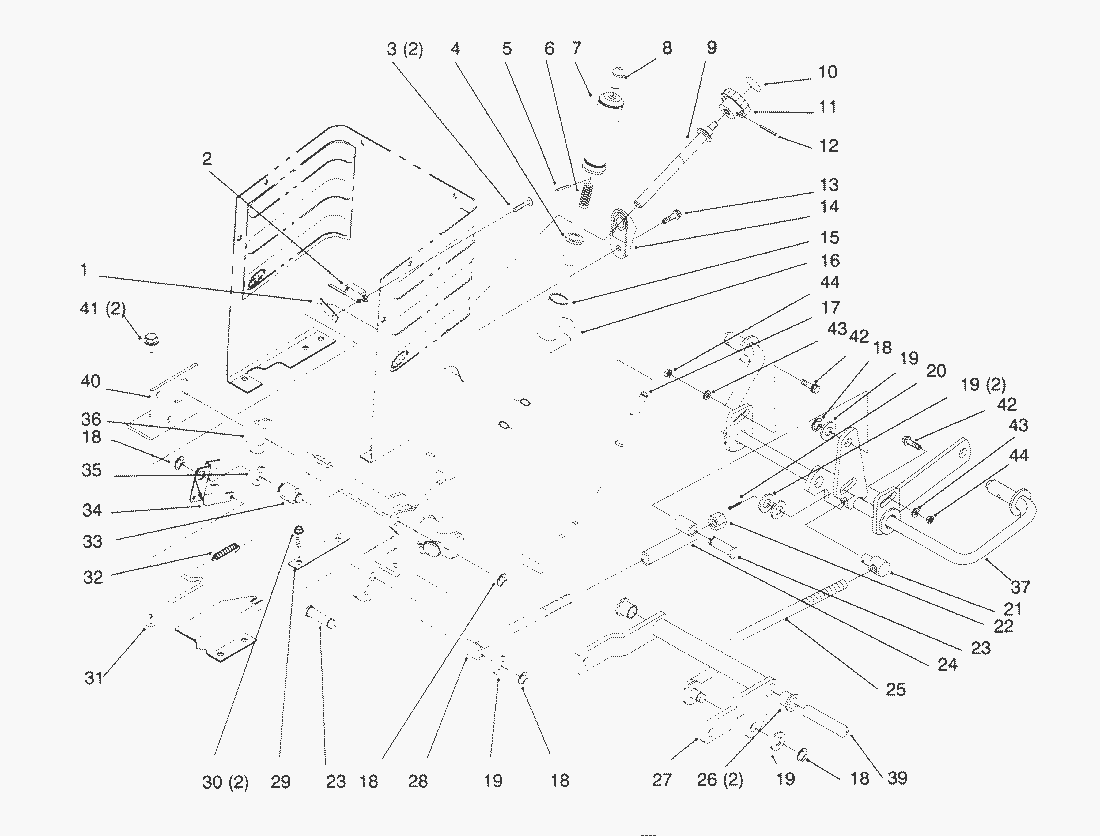

Ersatzteillisten für Toro Roth / TORO Aushubhebel & Schnitthöhe

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Mutter	3290-354
2	Schalter	88-9930
3	Screw-Tapping	147665
4	Retainer-Spring	8130
5	Pin-Roll	933148
6	Feder (5)	3624
7	Handgriff	92-6710
8	Sicherung	92-6711
9	Gestaenge	92-6965
10	Klebeschild	78-9740
11	Knopf	115593
12	Pin-Roll	933141
13	Schraube	32144-4
14	Wedge-HOC Adjust	92-6794
15	Lever-Lift	92-6874-03
16	Decal-Lift	112168
16	Decal-Lift (Only On: 72103, 72063, 72062)	92-7085
17	Hubgestaenge	92-6977-03
18	Ring	32120-47
19	Scheibe	3256-26
20	Splint	3272-6
21	Trunnion	8870
22	Mutter	3296-23
23	Bolzen	79-1250
24	Gestaenge	78-7390
25	Gestaenge	78-2431
26	Buechse	256-90
27	Hubarm	92-6855-03
28	Bolzen	78-7360
29	Sicherungsplatte	78-6810-03
30	Schraube	32144-14
31	Gestaenge	92-6978
32	Feder	92-7007
33	Mitnehmer	78-2140
34	Platte	92-6979
35	Washer-Flat	9202634
36	Bearing-Flange	106269
37	Uebertragungs-Segment	79-3401-03
39	Pedalwelle	78-6831
40	Bracket-Pivot Linkage	93-0523
41	Schraube	32144-14
41	Schraube	32144-70
42	Bolzen	3231-25
43	Scheibe	3256-24
44	Mutter	3296-39
