> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 1132 > 610/38160 > 7000001 > Antrieb

Ersatzteillisten für Toro Roth / TORO Antrieb

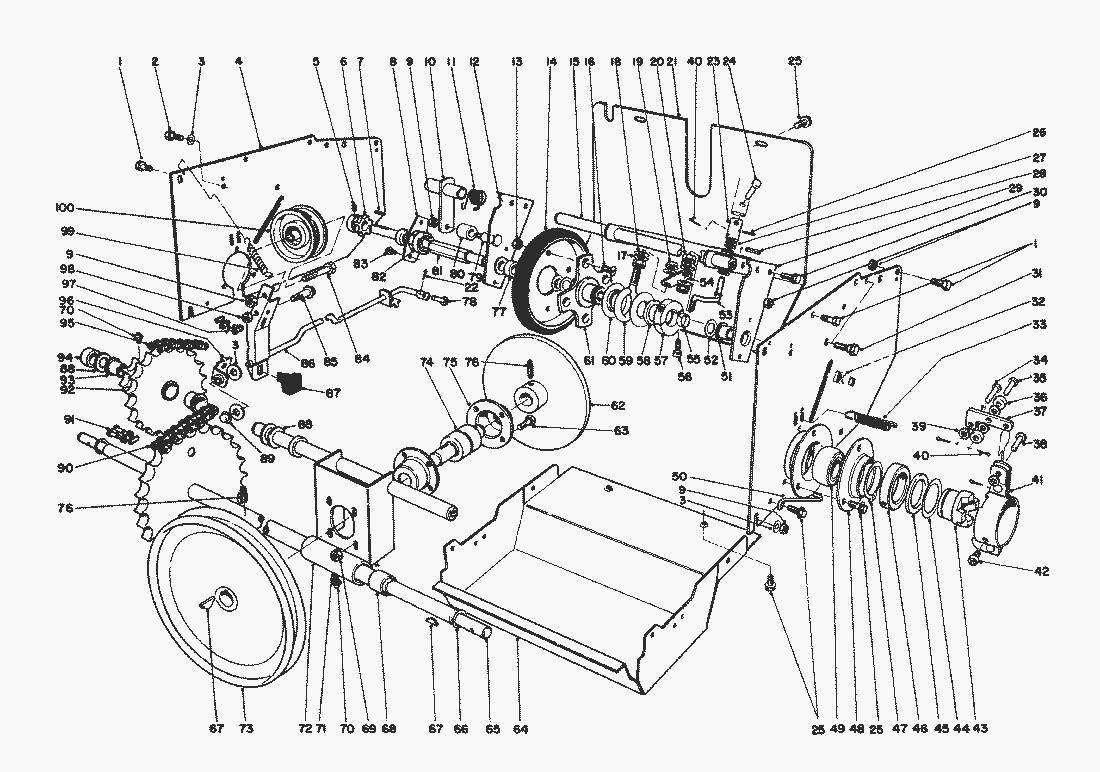

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Schraube	323-6
2	Hex Hd. Thread Forming Screw	32144-69
3	Scheibe	3256-25
4	Seitenplatte	22-7990
5	Schraube	3245-32
6	Kettenrad	5-9820
7	Keil	3-6168
8	Lagerdeckel	22-8950
9	Mutter	3296-39
10	Kettenspanner	26-6470
11	Feder	26-8950
12	Mount-Hex Shaft R.H.	26-6070
13	Mutter	3296-47
14	Reibrad	40-8170
15	Bracket-Dead Shaft	11-8010
16	Schraube	32108-94
17	Scheibe	3256-45
18	Spring Washer	3290-301
19	Flange Nut	32128-12
20	Stopmutter	3296-6
21	Rear Shield	8-7950
22	Splint	3272-9
23	Gabelbolzen	11-8070
24	Splintbolzen	283-31
25	Schraube	32144-10
26	Stift	32121-50
27	Thrust Washer	252-89
28	Stift	32121-11
29	Lagerhalter	26-6330
30	Schraube	32144-11
31	Schraube	11-8140
32	Mutter	3290-433
33	Feder	10-3890
34	Stift	283-29
35	Stift	283-17
36	Rolle	10-3910
37	Kupplungshebel	20-1050
38	Stift	283-16
39	Scheibe	3256-14
40	Splint	3272-5
41	Haltering	20-2290
42	Imbusschraube	3274-42
43	Kupplungsklaue	26-5990
44	Scheibe	10-3980
45	Buechse	256-214
46	Haltering	10-3860
47	Sicherung	32151-35
48	Lagerflansch	20-1020
49	Lager	20-1010
50	Sicherung	41-8570
51	Buechse	256-219
52	Scheibe	5-7570
53	Gestaenge	11-8090
