> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 521 > 622/38035 > 6000001 > Antrieb

Ersatzteillisten für Toro Roth / TORO Antrieb

Pos.	Bezeichnung	Ersatzteilnummer
	Intermediate Gear & Bushing (Incl. Ref.	37-9160

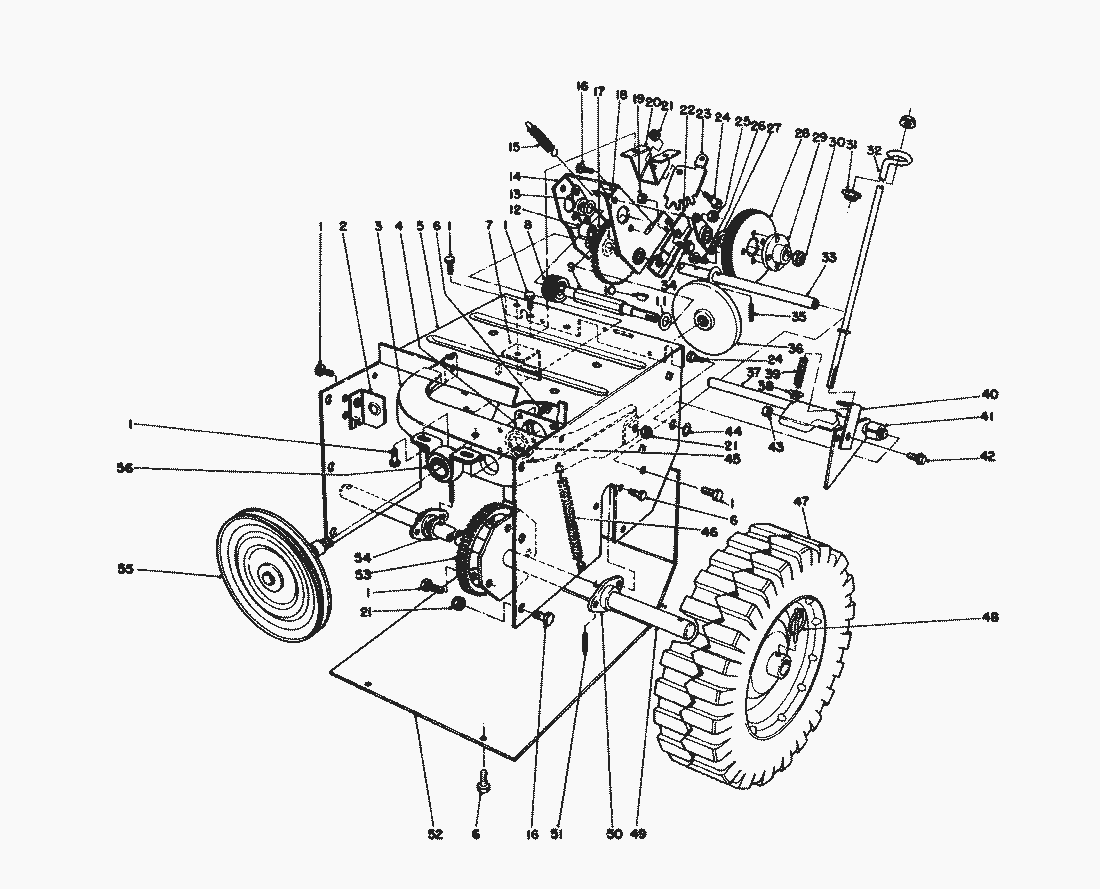

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Schraube	32144-11
2	Mount-Clutch Rod Front	37-9060
3	Friction Plate Frame	37-6740
4	Lagergehaeuse	37-6730
5	Traction Frame	37-8900
6	Hex Tapping Screw	321444
7	Mount-Clutch Rod Rear	37-9070
8	Zahnrad	37-6500
9	Welle	37-6780
10	Keil	3257-24
11	Scheibe	5-7570
12	Bushing	256-86
13	Lager	20-1620
14	Bracket-Sliding	39-1230
15	Feder	37-8880
16	Schraube	322-2
18	Scheibe	10-9280
19	Mutter	3296-16
20	Mount-Quadrant Gear	37-8790
21	MUTTER	3296-29
22	Cam Receiver	39-1250
23	Quadrant Gear	37-8800
24	Schraube	37-8770
25	Mutter	32152-1
26	Schraube	49-2040
27	Scheibe	36-4790
28	Reibrad	37-6570
29	Flansch	39-1520
30	Stopmutter	3296-48
31	Mutter	32128-33
32	Hebel	39-3060
33	Welle	37-6760
34	Self Tapping Screw	11-9760
35	Stift	32121-45
36	Reibscheibe	38-0800
37	Traction Engagement Assy.	43-7310
38	Mutter	32128-32
39	Druckfeder	38-4520
40	Bracket-Traction	38-4490
41	Spacer	40-9680
42	Schraube	40-8350
43	MUTTER	3296-42
44	Sicherungsring	32151-61
45	Kugellager	38-7820
46	Spring-Friction Plate Frame	37-8870
47	Wheel Assembly	38-1400
48	Stift	3290-243
49	Axle Shaft	37-6970
50	Lagergehaeuse	37-6850
51	Spannstift	32121-31
52	Bottom Cover	37-6830
53	Axle Gear	37-6520
54	Scheibe	3-8664
55	Pulley & Shaft	40-8190
56	Bushing Assembly	38-4470
	Tire Chain Kit (Optional)	37-7010
	Loose Parts	12-1159
