Viking Elektrorasenmäher ME 400, ME 400 M C - Fahrwerk Ersatzteile

C - Fahrwerk ME 400, ME 400 M

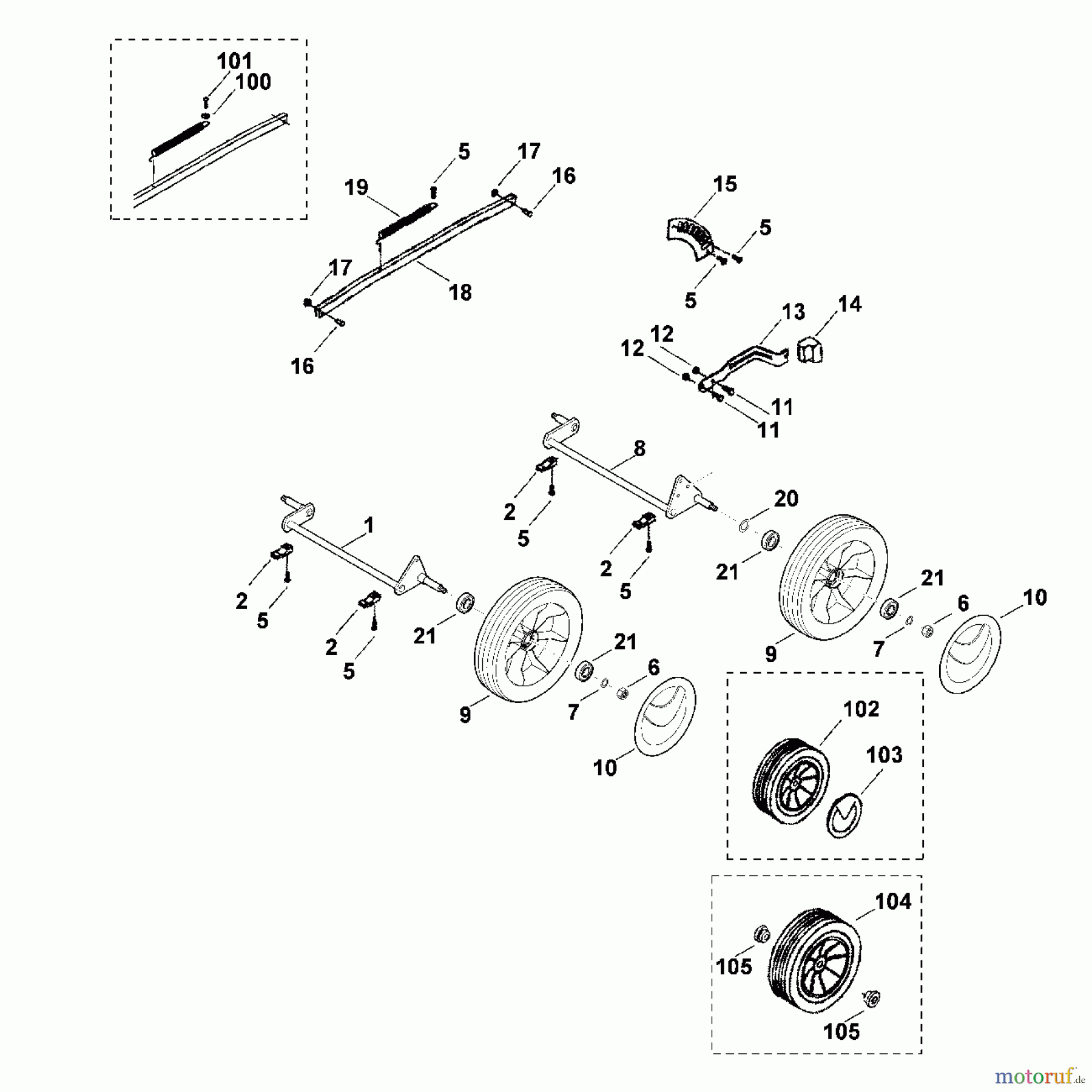

Hier finden Sie die Ersatzteilzeichnung für Viking Rasenmäher Elektrorasenmäher ME 400, ME 400 M C - Fahrwerk. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Viking Gerätes aus und bestellen Sie einfach online. Viele Viking Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	6118 700 2410	Achse
1	6118 700 2405	* Achse
1	6118 700 2400	* Achse
2	6118 704 1200	Achshalter
5	9104 007 4270	Schneidschraube P5x16
6	9212 260 1100	Sechskantmutter M8
7	9291 021 0180	Scheibe 8,4
8	6118 700 2406	Achse
8	6118 700 2401	* Achse
9	6340 700 0400	Rad kpl. 180
10	6340 704 0300	Radkappe
10	6100 704 0301	* Radkappe
10	6100 704 0300	* Radkappe
11	9008 318 1270	Sechskantschraube M6x14
12	9212 260 0900	Sechskantmutter M6
13	6103 703 6701	Verstellhebel
14	6103 703 6601	Griff
15	6103 703 9500	Rastenblech
16	9355 450 3130	Sicherungsbolzen 6
17	9460 624 4010	Sicherungsscheibe 6
18	6118 703 8800	Translationshebel
19	6118 703 5100	Zugfeder
20	9296 021 1609	Scheibe P12x18x0,5
21	9503 003 5132	Kugellager 6001-2RS
21	9503 003 5130	* Kugellager 6001-2RS
100	9307 021 0120	* Scheibe 5,3
101	9104 007 4290	* Schneidschraube P5x20
102	6100 700 0411	* Rad
102	6100 700 0410	* Rad
103	6100 704 0300	* Radkappe
104	6100 700 0405	* Rad
104	6100 700 0401	* Rad
104	6100 700 0400	* Rad
105	9503 003 9011	* Kugellager 27M-3,6x12
