BLACK+DECKER ELECTRIC GARDEN TILLER TL10 Ersatzteile

TL10 ELECTRIC GARDEN TILLER

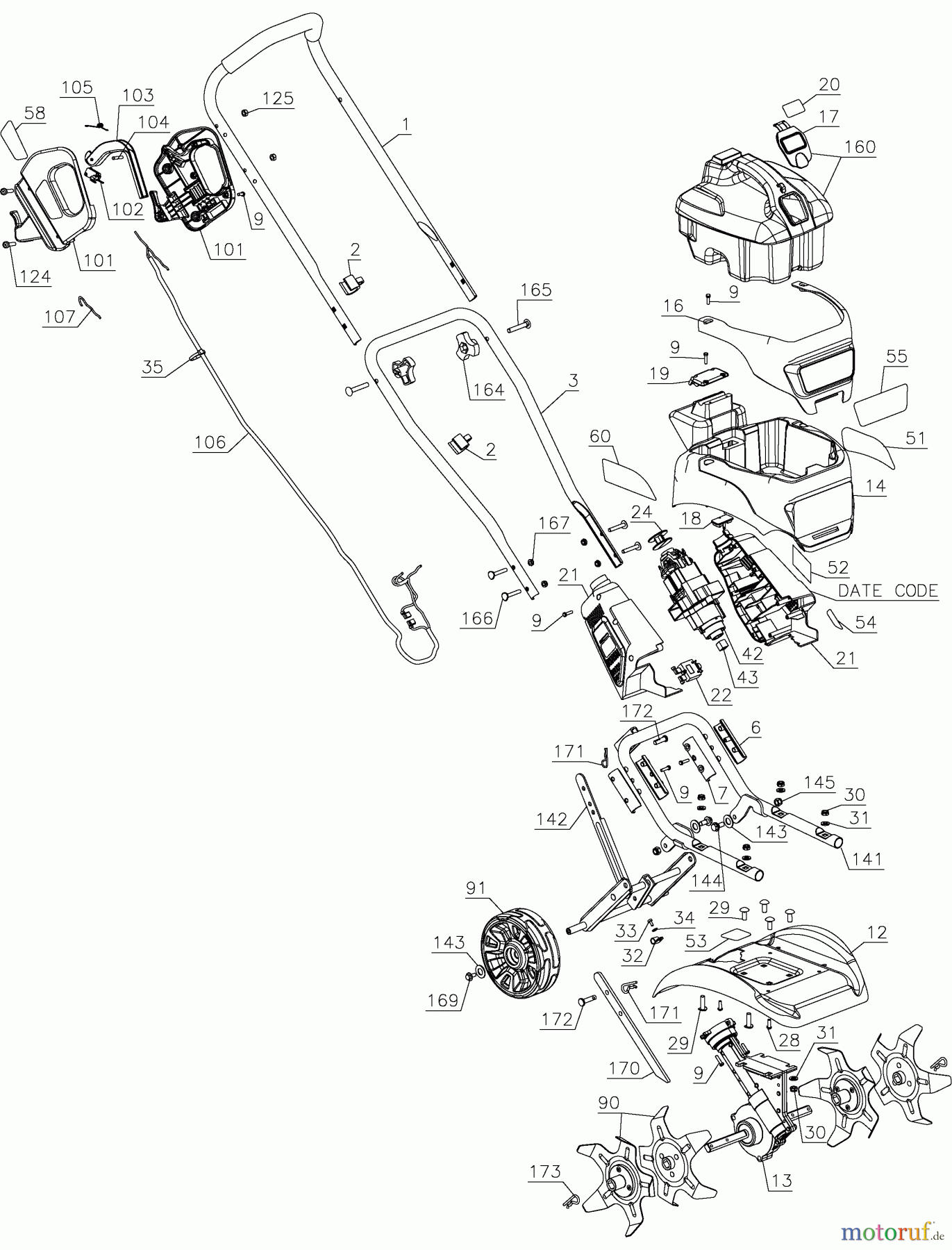

Hier finden Sie die Ersatzteilzeichnung für BLACK+DECKER Divers ELECTRIC GARDEN TILLER TL10 Seite 1. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres BLACK+DECKER Gerätes aus und bestellen Sie einfach online. Viele BLACK+DECKER Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	SB-90574783	HANDLE ASY,UPR
2	SB-90560489	KABELKLEMME
3	SB-90563366	HANDLE
6	SB-90569226	ISOLATION
7	SB-90569227	ISOLATION
9	SB-330019-13	SCHRAUBE
12	SB-90563373	RAHMEN
13	SB-90563583	GEAR BOX ASM
14	SB-90571590	TANK HOLDER
16	SB-90563392	RADKRANZ
17	SB-90569324	TANKDECKEL KLEIN
18	SB-90573472	DUST PLUG
19	SB-90564290	KLEMMHEBEL
20	SB-90574592	LABEL, INFO.
21	SB-90574822	MOTOR HOUSING ASSY.
22	SB-90572907	RELAIS
24	SB-90571803	KAPPE
28	SB-243588-00	SCHRAUBE
29	SB-096779-00	BOLZEN
30	SB-90541772	MUTTER
31	SB-330016-03	UNTERLEGSCHEIBE
32	SB-90564442	KLIP
33	SB-330045-05	SCHRAUBE
34	SB-099361-10	UNTERLEGSCHEIBE
35	SB-239715-06	VERBINDER
42	SB-90563584	GEAR BOX ASM
43	SB-90569273	ISOLATOR
51	SB-90569526	LABEL,WARNING
52	SB-90569524	TYPENSCHILD
53	SB-90569523	LABEL,WARNING
54	SB-90569522	LABEL, INFO.
55	SB-90569521	ID LABEL
58	SB-90575785	LABEL,WARNING
60	SB-90569527	LABEL,WARNING
90	SB-90578317	TINE ASSEMBLY
91	SB-90578315	RAD
101	SB-90581133	HOUSING ASSEM.
102	SB-90541597	RANDDICHTUNG
103	SB-90541477	FEDER
104	SB-90569995	Spannstift 6x35-EN28750 St
105	SB-90572652	SCHENKELFEDER-DOPPEL
106	SB-90571023	CORD ASSY
107	SB-638313-00	SCHALTER
124	SB-90541817	SCHRAUBE
125	SB-903693	MUTTER
141	SB-90566499	HANDLE
142	SB-90563369	GESTÄNGE
143	SB-242488-00	UNTERLEGSCHEIBE
144	SB-90570131	BOLZEN
145	SB-330021-02	MUTTER
160	SB-90574866	TANK ASSEMBLY
164	SB-90542737	KNOPF ZSB
165	SB-90557530	BOLZEN
166	SB-90575409	BOLZEN
167	SB-90560803	MUTTER
169	SB-90560897	BOLZEN
170	SB-90563377	SCHIENE
171	SB-90570598	SPLINT
172	SB-90563396	STIFT
173	SB-90563394	SPLINT
