DEWALT Gehrungssägen GEHRUNGSSÄGE DW715 Ersatzteile

DW715 GEHRUNGSSÄGE

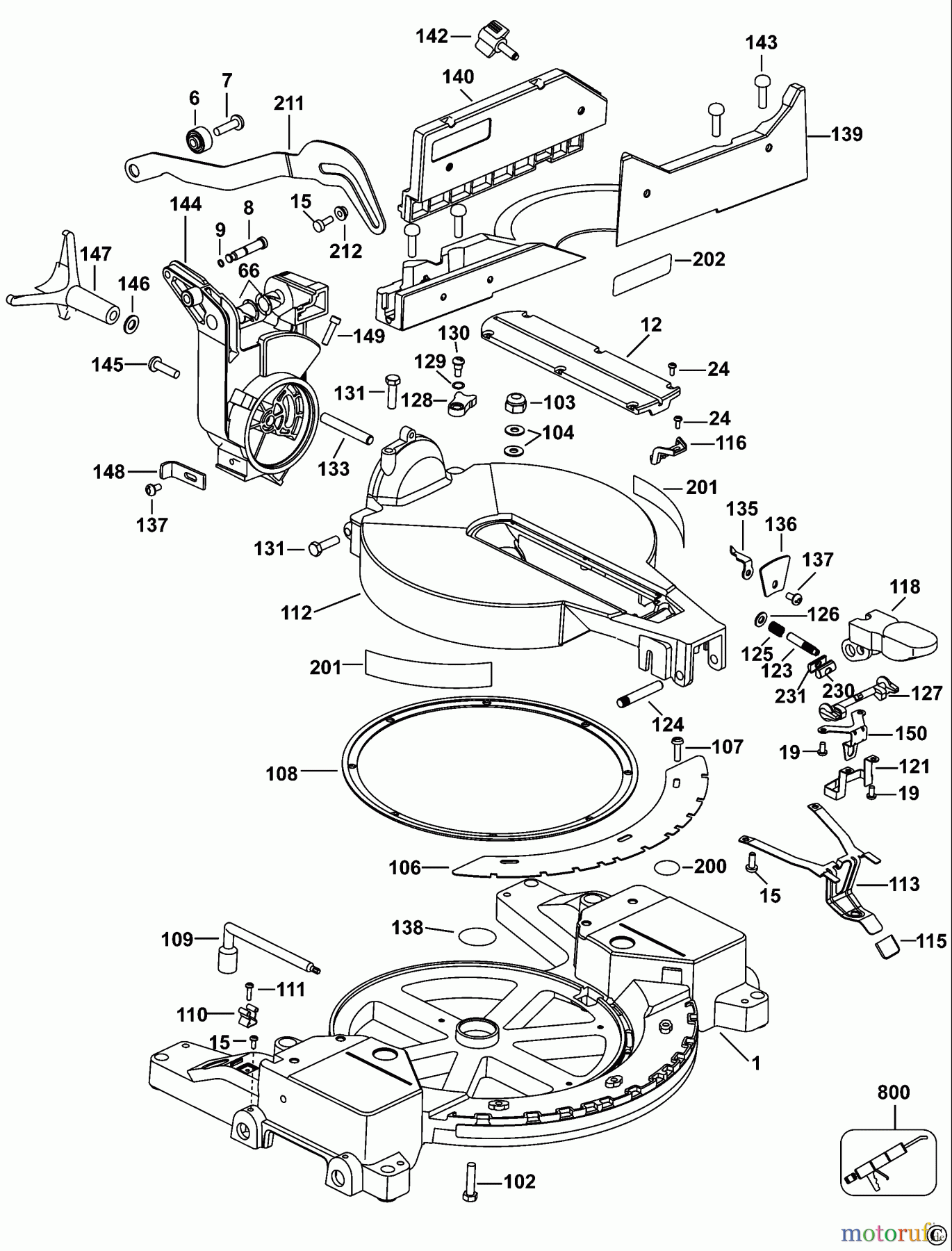

Hier finden Sie die Ersatzteilzeichnung für DEWALT HOLZARBEITEN Gehrungssägen GEHRUNGSSÄGE DW715 Seite 3. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres DEWALT Gerätes aus und bestellen Sie einfach online. Viele DEWALT Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	SB-626389-00	PLATTE ZSB
6	SB-385756-01	BUCHSE
7	SB-330045-32	SCHRAUBE
8	SB-387130-00	FESTSTELLSTIFT
9	SB-34158-00	DICHTUNG
12	SB-146726-02	PLATTE
15	SB-330045-23	SCHRAUBE
19	SB-330045-13	SCHRAUBE
24	SB-385915-02	SCHRAUBE
66	SB-N377514	BUCHSE
102	SB-098025-35	SCHRAUBE
103	SB-330021-09	MUTTER
104	SB-153792-00	UNTERLEGSCHEIBE
106	SB-391292-01	SPERRKLINKE
107	SB-604410-00	SCHRAUBE
108	SB-N714621	PLATTE
109	SB-608563-01	SPEZIALSCHLUESSEL
110	SB-391358-01	HALTER
111	SB-330045-06	SCHRAUBE
112	SB-648091-00	TISCH
113	SB-651508-00	FEDER
115	SB-148611-00	ABDECKUNG
116	SB-398693-00	ZEIGER
118	SB-626629-00	HEBEL
121	SB-630693-00	PLATTE
123	SB-626610-00	STANGE
124	SB-626611-00	STIFT
125	SB-058698-00	FEDER
126	SB-330016-03	UNTERLEGSCHEIBE
127	SB-636402-00	NOCKENWELLE KPL.
128	SB-391347-00	KLAUE
129	SB-153655-00	UNTERLEGSCHEIBE
130	SB-153639-00	SCHRAUBE
131	SB-153797-01	SCHRAUBE
133	SB-146760-02	STEHBOLZEN
135	SB-391345-00	ZEIGER
136	SB-393570-00	STAUBABLENKER
137	SB-330045-55	SCHRAUBE
138	SB-49787-00	O-RING
139	SB-626409-00	ANSCHLAG
140	SB-626396-03	ANSCHLAG LINKS
142	SB-147107-02	UNTERER KNOPF
143	SB-98105-03	SCHRAUBE
144	SB-626411-00	TRUNION
145	SB-330045-65	SCHRAUBE
146	SB-330016-04	UNTERLEGSCHEIBE
147	SB-391344-00	HANDLE
148	SB-391350-00	STOPPLATTE
149	SB-391346-00	SCHRAUBE
150	SB-629175-00	PLATTE
200	SB-394976-00	SCHILD
201	SB-618274-00	WARNSCHILD
202	SB-618279-00	WARNSCHILD
211	SB-391314-00	VERBINDUNG
212	SB-146740-01	BUCHSE
230	SB-621322-00	MUTTER
231	SB-621321-00	MUTTER
800	SB-429698-00	FETT
