CRAFTSMAN RASENMAHER 917.9998B Ersatzteile

917.9998B RASENMAHER

CRAFTSMAN Divers RASENMAHER 917.9998B Seite 1

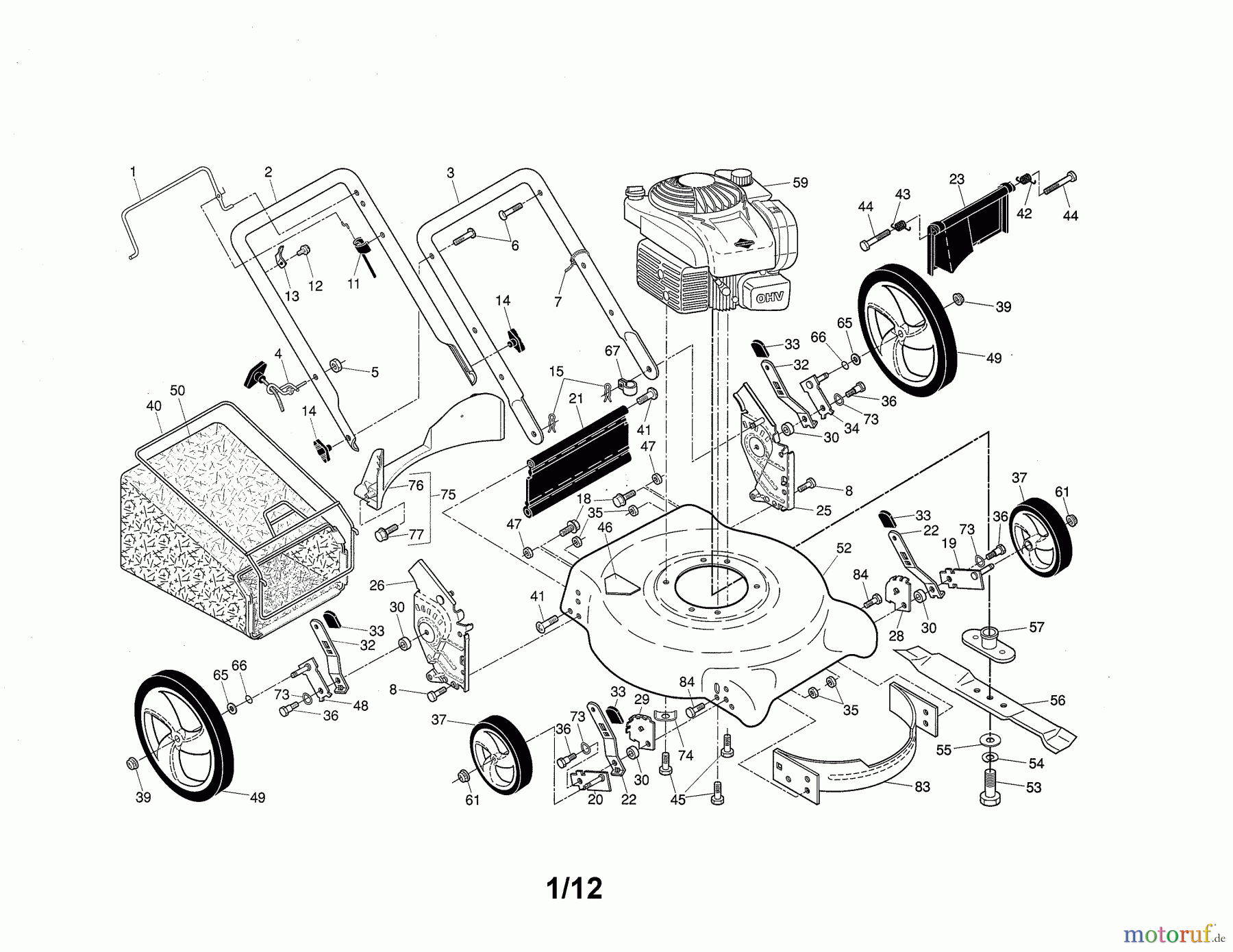

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers RASENMAHER 917.9998B Seite 1. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNrArtikel NummerBezeichnung
1 194176X428BAIL.CONT.D.STRAIGHT
2 447814X479HANDLE.UPPER.ECONOMY
3 432254X479HANDLE.LOWER.D-STRAI
4 586122501KIT.ROPE GUI
5 73800400NUT.
6 532191574BOLZEN HALTEGRIFF
7 SB-STDPARTCOMMONLY AVAIL. PART
8 874780512BOLZEN
11 440934CABLE.MZR.22.2012
12 532178848SCREW.10-16
13 429930X004BRACKET.UPSTOP.RT
14 532185577HANDLE.KNOB.BLACK
15 532051793ZIEHSPLINT
18 17600406SCREW HEX WASHEAD 1/4-20 X 3/8
19 532401174ARM.ASM.AXLE5/9.POS.
20 532401175ARM.ASM.AXLE.5/9.POS
21 418655KIT.SKIRT.21
22 532401621SPRG.SELCTR.5POS.BZP
23 532401814DOOR.REAR.21
25 580915604BRACKET.ASM.HANDLE.H
26 580915704BRACKET.ASM.HANDLE.H
28 407499X005BRACKET.ADJ.5.RTAB.L
29 532407500BRACKET.ADJ. RH
30 532401629SPACER.HEIGH
32 532401624SELECT SPRNG
33 532087877KNOPF
34 532401176AXLE ARM ASM
35 426589NUT FLANGE HEX 5/16 X 18
36 532401638BOLZEN
37 583720101WHEEL.7X1.75
39 532409149NUT HEX FLANGELOCK 3/8-16
40 583587701FRAME.GBAG.2
41 194186SCR.1/4-20X21/4.HEX
42 405421SPRING.LH.22.REAR.DO
43 405423SPRING.RH.22.REAR.DO
44 184193BOLZEN
45 150406BOLT 3/8-16X1-1/8
46 581724301DECAL.DECK.6
47 532751153SICHERUNGSMUTTER
48 532401177ARM.ASM.AXLE
49 431909X460WHEEL.12X1.7
50 410666GBAG.2251001
52 442609KIT.HSG.21RD
53 532435345SCREW.HEX.HE
54 532850263UNTERLEGSCHEIBE
55 851074WASHER-HARDEN
56 532406706MESSER
57 581547901ADAPTOR.BLADE.7/8
61 532409148MUTTER
65 88348WASHER.FLAT.1/2
66 197480ORING..070X.487.NEOP
67 532197991CLIP.CABLE.BLK
73 532401630WASHER.CURVE
74 532125078WASHER.ENGINE.BZP
75 413693KIT.BAFFLE.R
76 410589BAFFLE.REAR.PLASTIC.
77 17411312SCREW.HX.13X.750
83 428501BAFFLE.FRONT.21.DOME
84 817000510BOLT 5/16-18
