CRAFTSMAN RASENMAHER 917.9998A Ersatzteile

917.9998A RASENMAHER

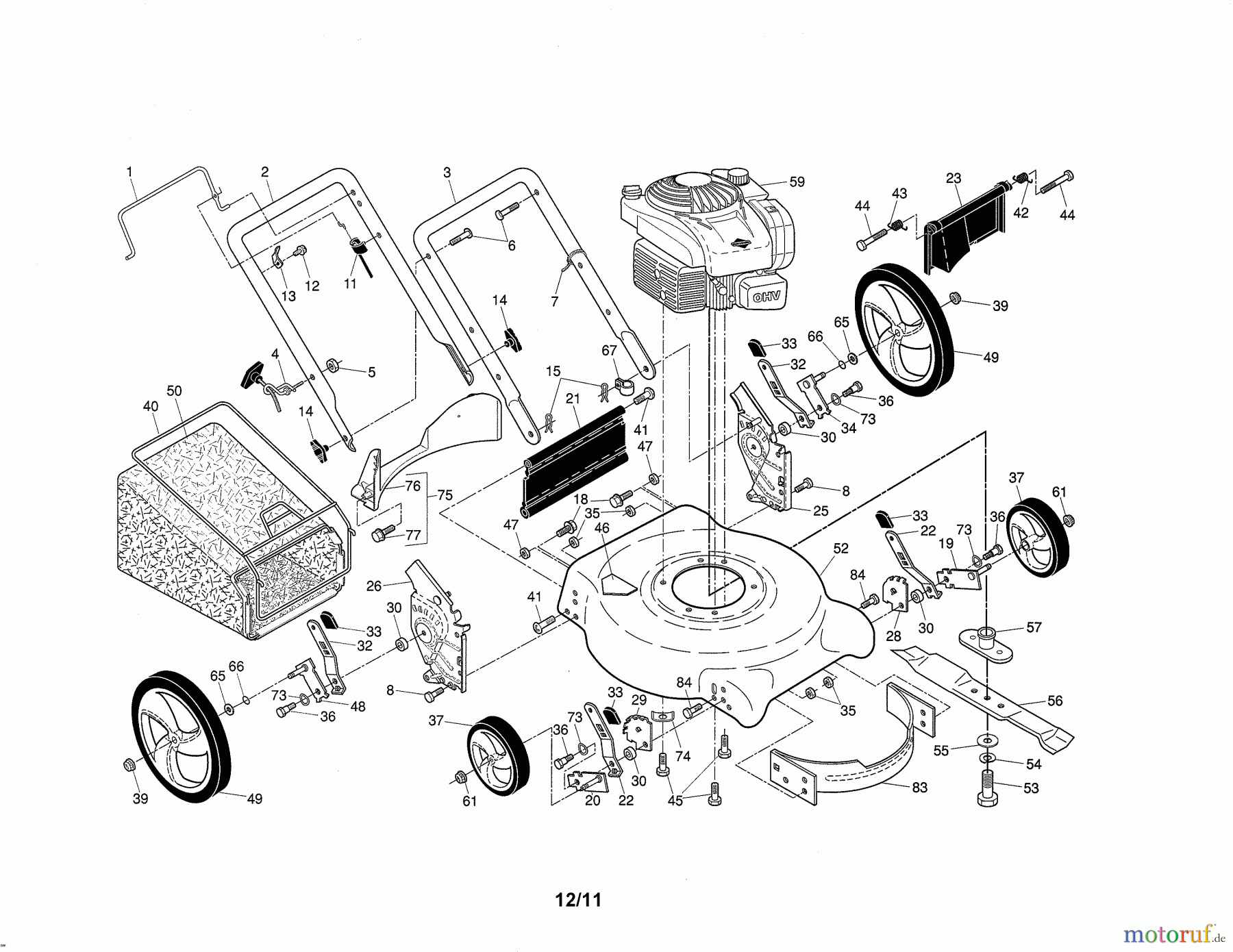

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers RASENMAHER 917.9998A Seite 1. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	194176X428	BAIL.CONT.D.STRAIGHT
2	194180X479	HANDLE.UP.DL
3	432254X479	HANDLE.LOWER.D-STRAI
4	586122501	KIT.ROPE GUI
5	73800400	NUT.
6	532191574	BOLZEN HALTEGRIFF
7	SB-STDPART	COMMONLY AVAIL. PART
8	874780512	BOLZEN
11	162778	ENG ZONE CNT
12	532178848	SCREW.10-16
13	429930X004	BRACKET.UPSTOP.RT
14	532185577	HANDLE.KNOB.BLACK
15	532051793	ZIEHSPLINT
18	17600406	SCREW HEX WASHEAD 1/4-20 X 3/8
19	532401174	ARM.ASM.AXLE5/9.POS.
20	532401175	ARM.ASM.AXLE.5/9.POS
21	418655	KIT.SKIRT.21
22	532401621	SPRG.SELCTR.5POS.BZP
23	532401814	DOOR.REAR.21
25	580915604	BRACKET.ASM.HANDLE.H
26	580915704	BRACKET.ASM.HANDLE.H
28	407499X005	BRACKET.ADJ.5.RTAB.L
29	532407500	BRACKET.ADJ. RH
30	532401629	SPACER.HEIGH
32	532401624	SELECT SPRNG
33	532087877	KNOPF
34	532401176	AXLE ARM ASM
35	426589	NUT FLANGE HEX 5/16 X 18
36	532401638	BOLZEN
37	583720101	WHEEL.7X1.75
39	532409149	NUT HEX FLANGELOCK 3/8-16
40	411949	FRAME.BAG.21.REAR.DO
41	194186	SCR.1/4-20X21/4.HEX
42	405421	SPRING.LH.22.REAR.DO
43	405423	SPRING.RH.22.REAR.DO
44	184193	BOLZEN
45	150406	BOLT 3/8-16X1-1/8
46	581724301	DECAL.DECK.6
47	532751153	SICHERUNGSMUTTER
48	532401177	ARM.ASM.AXLE
49	431909X460	WHEEL.12X1.7
50	410666	GBAG.2251001
52	442609	KIT.HSG.21RD
53	532435345	SCREW.HEX.HE
54	532850263	UNTERLEGSCHEIBE
55	851074	WASHER-HARDEN
56	532406706	MESSER
57	581547901	ADAPTOR.BLADE.7/8
61	532409148	MUTTER
65	88348	WASHER.FLAT.1/2
66	197480	ORING..070X.487.NEOP
67	532197991	CLIP.CABLE.BLK
73	532401630	WASHER.CURVE
74	532125078	WASHER.ENGINE.BZP
75	413693	KIT.BAFFLE.R
76	410589	BAFFLE.REAR.PLASTIC.
77	17411312	SCREW.HX.13X.750
83	428501	BAFFLE.FRONT.21.DOME
84	817000510	BOLT 5/16-18
