CRAFTSMAN RASENMAHER 917.388203 Ersatzteile

917.388203 RASENMAHER

CRAFTSMAN Divers RASENMAHER 917.388203 Seite 1

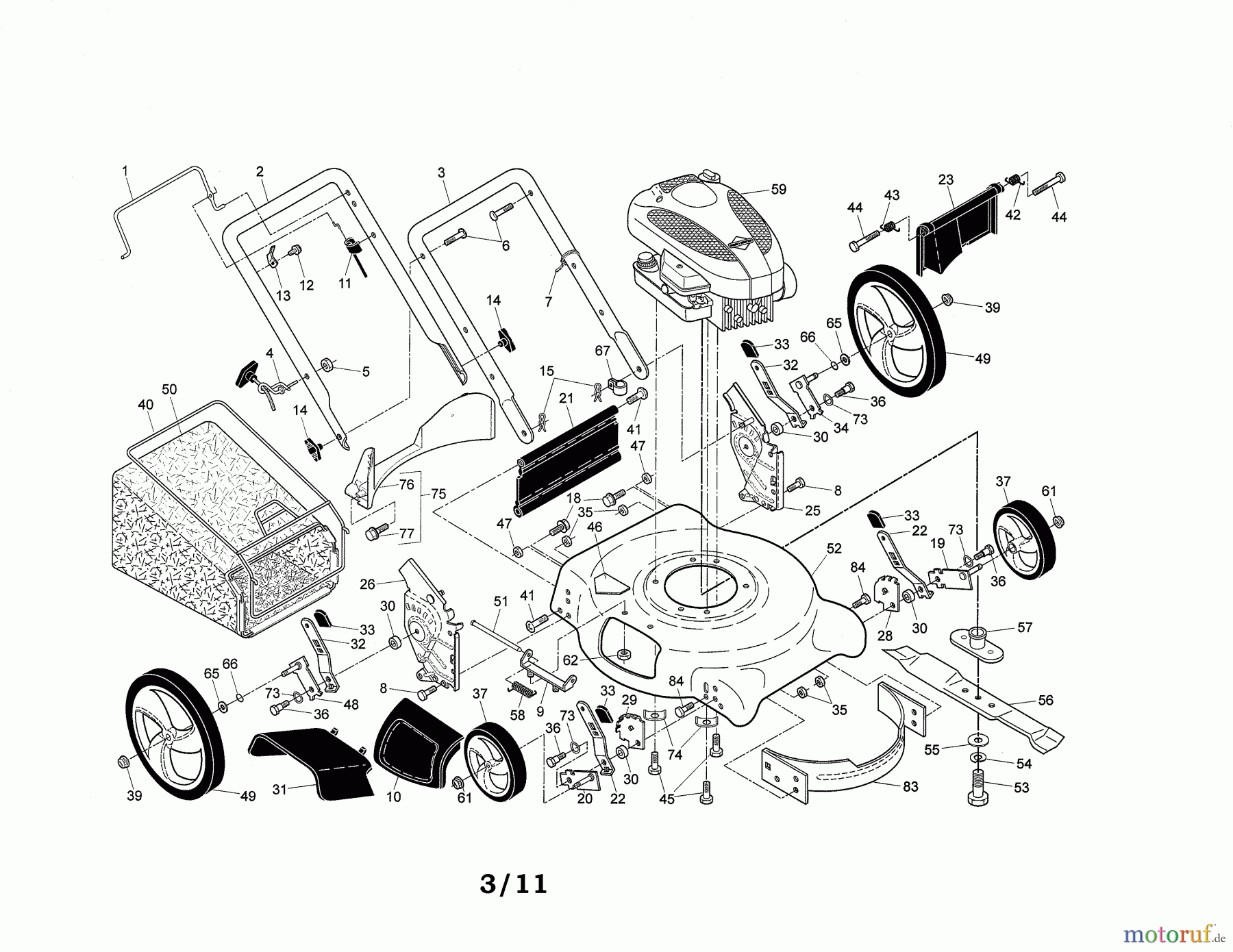

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers RASENMAHER 917.388203 Seite 1. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNrArtikel NummerBezeichnung
1 532194177BAIL.MZR.STD
2 532194179HANDLE.UPPER
3 169708X479UNTERER GRIFF
4 586122501KIT.ROPE GUI
5 73800400NUT.
6 532191574BOLZEN HALTEGRIFF
7 SB-STDPARTCOMMONLY AVAIL. PART
8 874780512BOLZEN
10 532165754MULCHER DOOR
11 532176556CABLE- ENGIN
12 750634SCHRAUBE
13 429930X004BRACKET.UPSTOP.RT
14 532185577HANDLE.KNOB.BLACK
15 532051793ZIEHSPLINT
18 17600406SCREW HEX WASHEAD 1/4-20 X 3/8
19 532401174ARM.ASM.AXLE5/9.POS.
20 532401175ARM.ASM.AXLE.5/9.POS
21 418655KIT.SKIRT.21
22 532401621SPRG.SELCTR.5POS.BZP
23 532401814DOOR.REAR.21
25 580915604BRACKET.ASM.HANDLE.H
26 580915704BRACKET.ASM.HANDLE.H
28 407499X005BRACKET.ADJ.5.RTAB.L
29 532407500BRACKET.ADJ. RH
30 532401629SPACER.HEIGH
31 532165760DSCHRG GUARD
32 532401624SELECT SPRNG
33 532087877KNOPF
34 532401176AXLE ARM ASM
35 426589NUT FLANGE HEX 5/16 X 18
36 532401638BOLZEN
37 194345X427WHEEL.7X1.75
39 532409149NUT HEX FLANGELOCK 3/8-16
40 411949FRAME.BAG.21.REAR.DO
41 532088652HINGE SCREW
42 405421SPRING.LH.22.REAR.DO
43 405423SPRING.RH.22.REAR.DO
44 184193BOLZEN
45 150406BOLT 3/8-16X1-1/8
46 581724301DECAL.DECK.6
47 532751153SICHERUNGSMUTTER
48 532401177ARM.ASM.AXLE
49 431909X427WHEEL.12X1.7
50 410666GBAG.2251001
51 532147286ROD.HINGE.CO
52 SB-000000-00NICHT MEHR LIEFERBAR
53 532435345SCREW.HEX.HE
54 532850263UNTERLEGSCHEIBE
55 851074WASHER-HARDEN
56 532406712MESSER
57 581547901ADAPTOR.BLADE.7/8
58 532152124SPRING-TORSI
61 532409148MUTTER
65 88348WASHER.FLAT.1/2
66 197480ORING..070X.487.NEOP
67 532197991CLIP.CABLE.BLK
73 532401630WASHER.CURVE
74 532125078WASHER.ENGINE.BZP
75 413693KIT.BAFFLE.R
76 410589BAFFLE.REAR.PLASTIC.
77 17411312SCREW.HX.13X.750
83 428501BAFFLE.FRONT.21.DOME
84 817000510BOLT 5/16-18
