CRAFTSMAN RASENMÄHER 917.388123 Ersatzteile

917.388123 RASENMÄHER

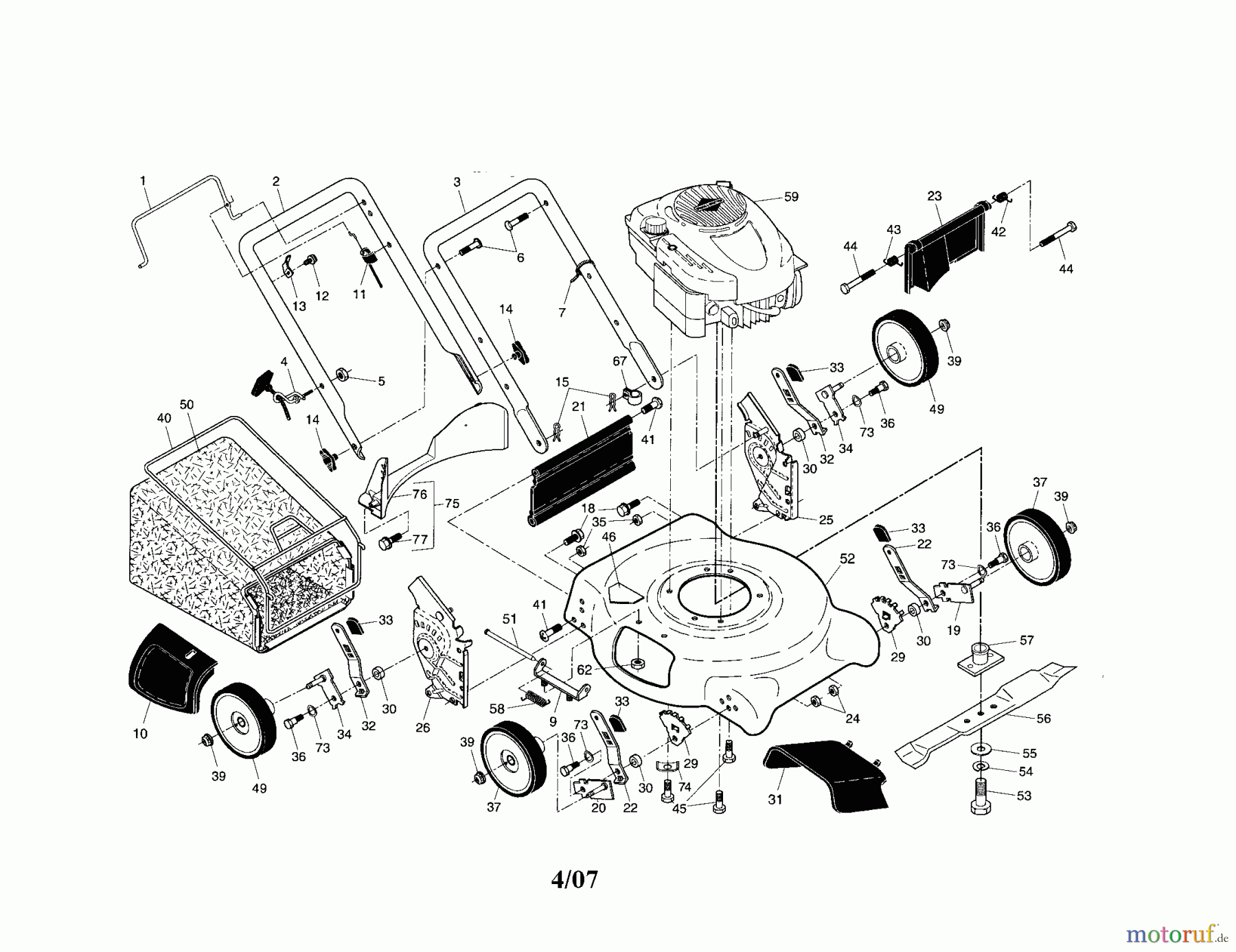

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers RASENMÄHER 917.388123 Seite 1. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	532194177	BAIL.MZR.STD
2	532194179	HANDLE.UPPER
3	169708X479	UNTERER GRIFF
4	586122501	KIT.ROPE GUI
5	73800400	NUT.
6	532191574	BOLZEN HALTEGRIFF
7	SB-STDPART	COMMONLY AVAIL. PART
9	532154132	BRACKET.ASM.
10	532165754	MULCHER DOOR
11	183281	CABLE.MZR.46
12	750634	SCHRAUBE
13	429930X004	BRACKET.UPSTOP.RT
14	532185577	HANDLE.KNOB.BLACK
15	532051793	ZIEHSPLINT
18	17600406	SCREW HEX WASHEAD 1/4-20 X 3/8
19	532401174	ARM.ASM.AXLE5/9.POS.
20	532401175	ARM.ASM.AXLE.5/9.POS
21	413160	Skirt.Rear.2
22	532401621	SPRG.SELCTR.5POS.BZP
23	532401814	DOOR.REAR.21
24	426589	NUT FLANGE HEX 5/16 X 18
25	446510X479	BRACKET.ASM.
26	410388X479	HALTERUNG RECHTS
29	407499X005	BRACKET.ADJ.5.RTAB.L
30	532401629	SPACER.HEIGH
31	532165760	DSCHRG GUARD
32	532401623	SPRING SELEC
33	532701037	KNOB/ADJ FRT
34	532410890	HINTERACHSE VOLLST.
35	73930500	NUT CENTER LOCK 5/16-18
36	532401638	BOLZEN
37	194348X460	WHEEL.8X1.75
39	532409148	MUTTER
40	411949	FRAME.BAG.21.REAR.DO
41	532088652	HINGE SCREW
42	405421	SPRING.LH.22.REAR.DO
43	405423	SPRING.RH.22.REAR.DO
44	184193	BOLZEN
45	150406	BOLT 3/8-16X1-1/8
46	581724301	DECAL.DECK.6
50	410666	GBAG.2251001
51	532147286	ROD.HINGE.CO
52	583563801	KIT.HSG.21MC
53	532435345	SCREW.HEX.HE
54	532850263	UNTERLEGSCHEIBE
55	851074	WASHER-HARDEN
56	532406706	MESSER
57	418373	ADAPTER.BLADE.W/KEY.
67	532197991	CLIP.CABLE.BLK
73	532401630	WASHER.CURVE
74	532125078	WASHER.ENGINE.BZP
75	413693	KIT.BAFFLE.R
76	410589	BAFFLE.REAR.PLASTIC.
77	17411312	SCREW.HX.13X.750
