CRAFTSMAN RASENMAHER 917.375451 Ersatzteile

917.375451 RASENMAHER

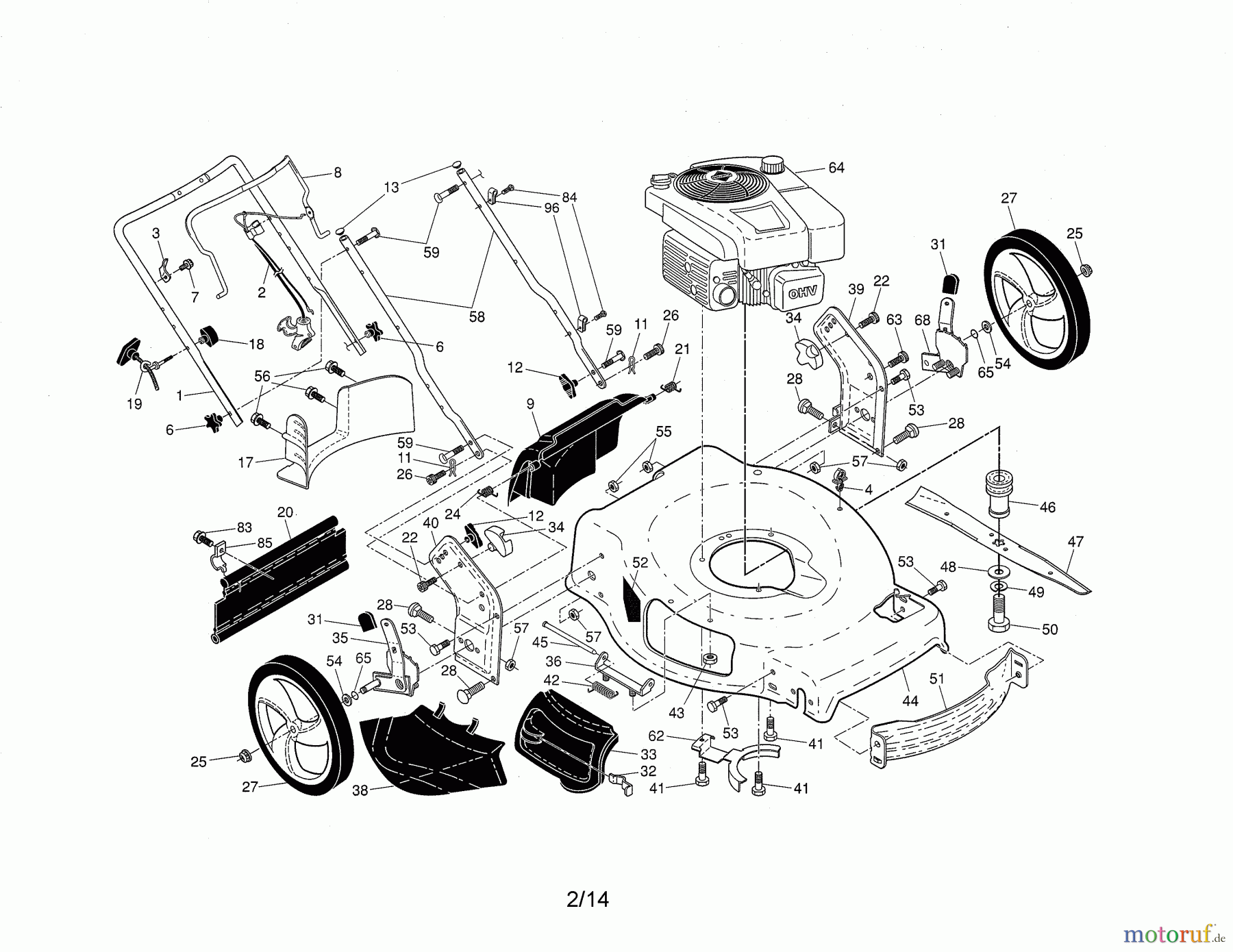

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers RASENMAHER 917.375451 Seite 1. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	427616X479	HANDLE.UP.DS
2	587326611	KIT.MZR/DP.F
3	429930X004	BRACKET.UPSTOP.RT
4	145006	CLIP PUSH IN
6	532182398	HANDLE KNOB
7	532178848	SCREW.10-16
8	532428623	BAIL.MZR.EZ2
9	581747804	DOOR.REAR.22+.CRAFT.
11	425575	COTTER.HAIRPIN.DOOR/
12	532185577	HANDLE.KNOB.BLACK
13	532437516	PLASTIC PLUG
17	427120X428	BFLE.22PLUS
18	581912601	T-KNOB.NEW ROPE GDE
19	581902101	GUIDE.ROPE.BLK.ZINC.
20	429157	SKIRT.REAR.22PLUS.RG
21	419949	SPRING.LH.BLACK
22	532141841	SCREW.PNHD.#
24	419948	SPRING.RH.GRAY
25	532409149	NUT HEX FLANGELOCK 3/8-16
26	419945	SCREW-DOOR/HDL.PIVOT
27	431880X460	WHEEL.12X1.75.MAG2.R
28	586212501	BOLT.CARRIAGE.LN.5/1
31	532701037	KNOB/ADJ FRT
32	419944X007	LATCH.DOOR.ZINC
33	532420019	MULCH DOOR
34	419946X615	BRACKET.GRASSBAG.ATT
35	431140	ADJUSTER.ASM
36	532175735	BRKT.ASM
38	419942X428	DEFLECTOR.CLIPPING.2
39	585900702	BRACKET.ASM.HANDLE.L
40	585900802	BRACKET.ASM.HANDLE.R
41	150406	BOLT 3/8-16X1-1/8
42	193000	SPRING.TORSION
43	191730	NUT.HEX.FLANGE.1/4
44	431558	HSG.22.FWD.MC.WO.NB.
45	532175650	ROD.HINGE.21
46	581473301	ADPTR BLD 25MM STAR
47	586179801	BLADE.22+.5 STAR.2 P
48	851074	WASHER-HARDEN
49	532850263	UNTERLEGSCHEIBE
50	532435345	SCREW.HEX.HE
51	430599	BAFFLE.FRONT.22.PLUS
52	581724301	DECAL.DECK.6
53	817000510	BOLT 5/16-18
54	88348	WASHER.FLAT.1/2
56	17411312	SCREW.HX.13X.750
57	532155377	NUT.FLANGE.5
58	532441196	HANDLE.LOWER
59	532191574	BOLZEN HALTEGRIFF
62	431913X004	BRACKET.KEEPER.BELT
65	197480	ORING..070X.487.NEOP
68	431141	ADJUSTER.ASM
83	SB-STDPART	COMMONLY AVAIL. PART
84	428124	FASTENER.PUSH.O.250X
85	429801X004	BRKT.SKIRT.22+.BZP
96	532197991	CLIP.CABLE.BLK
