CRAFTSMAN RASENMAHER 917.374542 Ersatzteile

917.374542 RASENMAHER

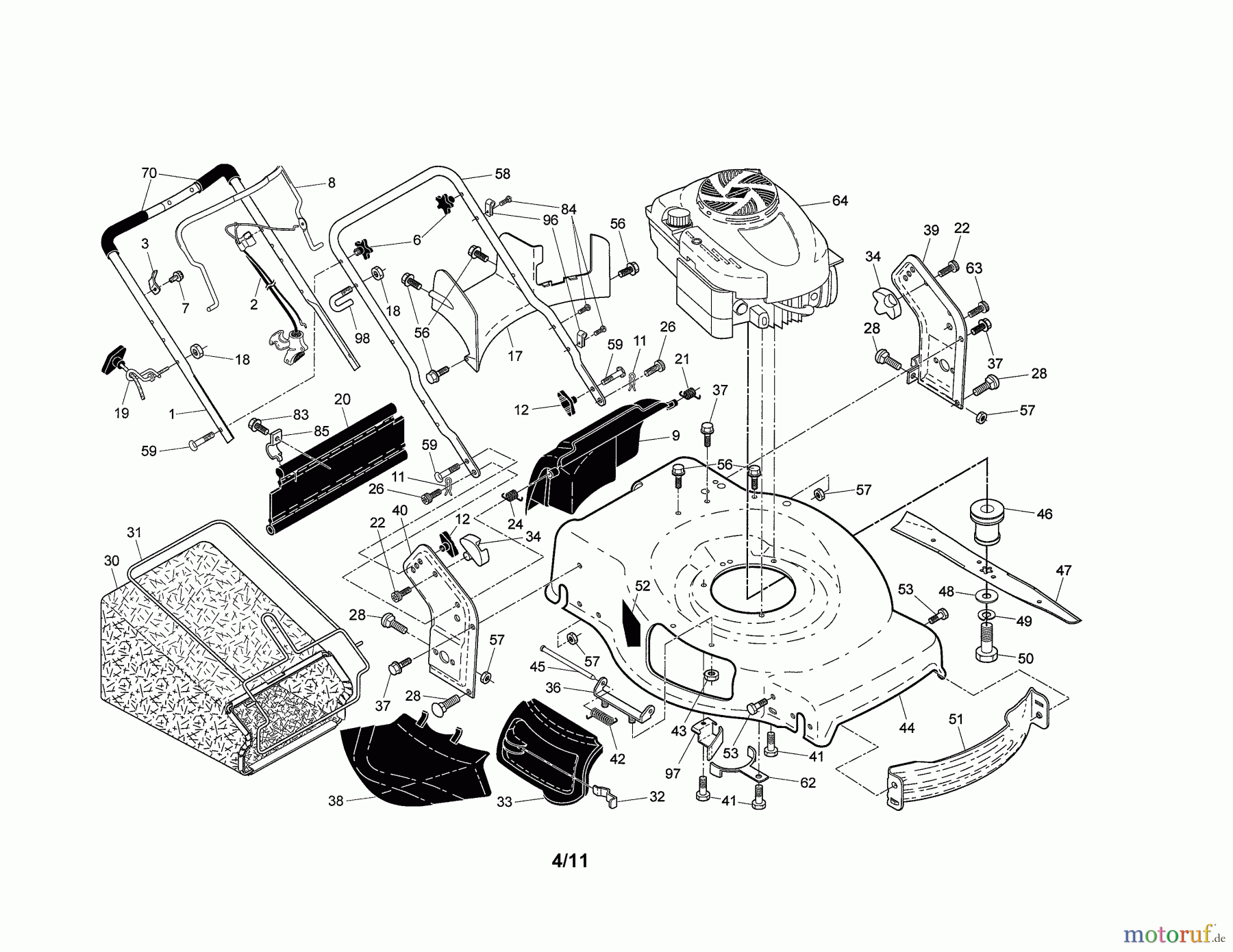

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers RASENMAHER 917.374542 Seite 1. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	583134501	HANDLE.ASM.U
2	587326604	KIT.MZR/DP.R
3	429930X004	BRACKET.UPSTOP.RT
6	532182398	HANDLE KNOB
7	750634	SCHRAUBE
8	426432X428	BAIL.CONROL.MZR.BLK
9	581747804	DOOR.REAR.22+.CRAFT.
11	425575	COTTER.HAIRPIN.DOOR/
12	532185577	HANDLE.KNOB.BLACK
17	581782101	BAFFLE.REAR.22+RGD.A
18	73800400	NUT.
19	586122501	KIT.ROPE GUI
20	444537	SKIRT.REAR.22+RGD.HI
21	419949	SPRING.LH.BLACK
22	532141841	SCREW.PNHD.#
24	419948	SPRING.RH.GRAY
26	419945	SCREW-DOOR/HDL.PIVOT
28	872110505	BOLZEN
30	580943401	GBAG.B551100
31	585054702	FRAME.GBAG
32	419944X007	LATCH.DOOR.ZINC
33	532420019	MULCH DOOR
34	419946X615	BRACKET.GRASSBAG.ATT
36	532175735	BRKT.ASM
38	419942X428	DEFLECTOR.CLIPPING.2
39	581353703	BRACKET.ASM.
40	581353603	BRACKET.ASM.
41	150406	BOLT 3/8-16X1-1/8
42	193000	SPRING.TORSION
43	191730	NUT.HEX.FLANGE.1/4
44	583475101	HSG.22+.
45	532175650	ROD.HINGE.21
46	581473301	ADPTR BLD 25MM STAR
47	421825	BLADE.22+.PREMIUM/PR
48	851074	WASHER-HARDEN
49	532850263	UNTERLEGSCHEIBE
50	532435345	SCREW.HEX.HE
51	430599	BAFFLE.FRONT.22.PLUS
52	581724301	DECAL.DECK.6
53	817000510	BOLT 5/16-18
56	17411312	SCREW.HX.13X.750
57	532155377	NUT.FLANGE.5
58	501263201	KIT.HANDLE L
59	532191574	BOLZEN HALTEGRIFF
62	431913X004	BRACKET.KEEPER.BELT
63	532178848	SCREW.10-16
70	532182748	GRIP.HANDLE.
83	SB-STDPART	COMMONLY AVAIL. PART
84	428124	FASTENER.PUSH.O.250X
85	429801X004	BRKT.SKIRT.22+.BZP
96	532197991	CLIP.CABLE.BLK
97	583627101	BRACKET.BELT
98	401607	CLIP.WIREFOR
