CRAFTSMAN AUFSITZMÄHER 917.280010 Ersatzteile

917.280010 AUFSITZMÄHER

CRAFTSMAN Divers AUFSITZMÄHER 917.280010 Seite 3

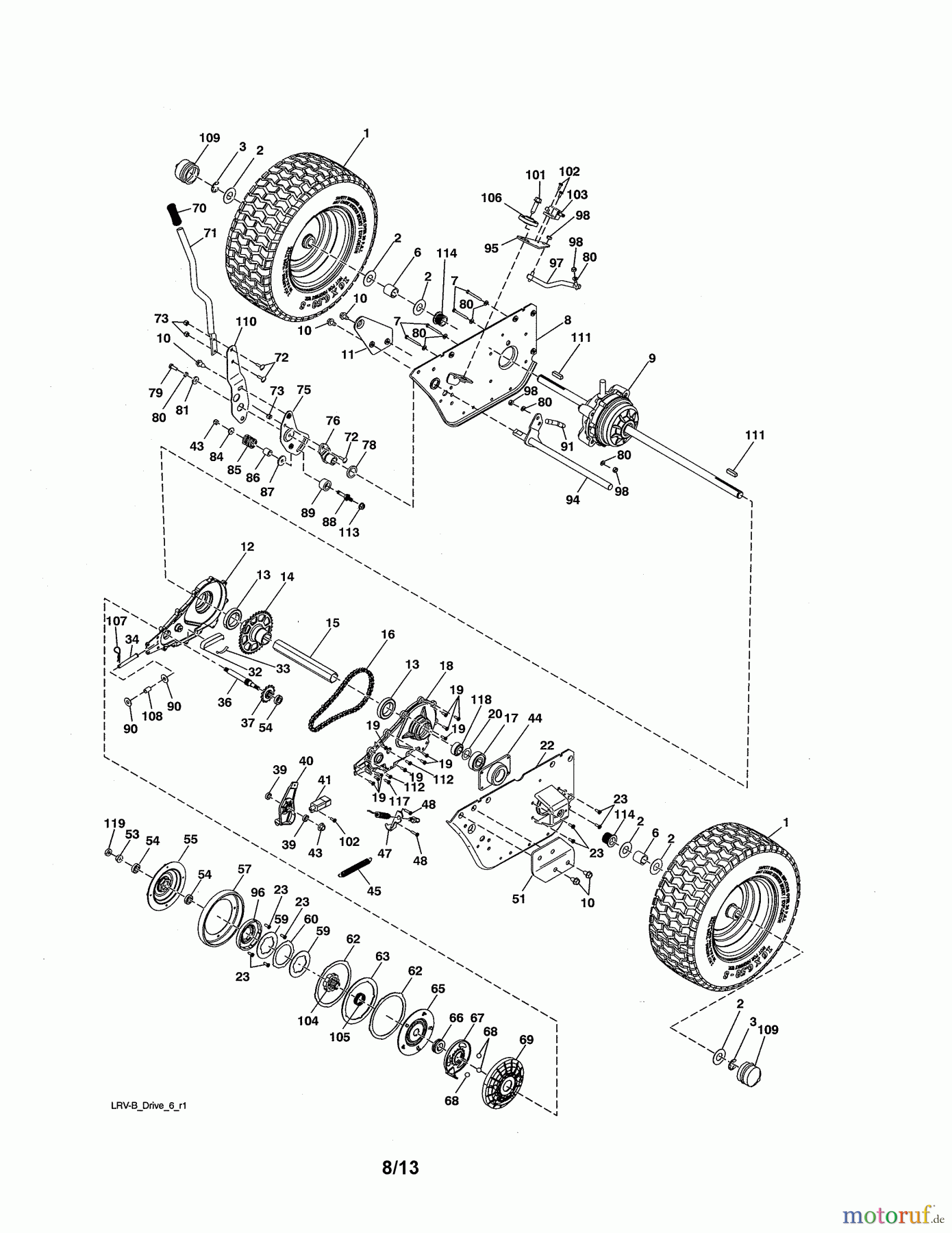

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers AUFSITZMÄHER 917.280010 Seite 3. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNrArtikel NummerBezeichnung
1 436553X613WHEEL.TUBE.1
2 121748XWASHER 25/32 X 1-5/8 X 16 GA.
3 812000001E RING LT
6 156972SPACER- AXLE PVST
7 74780428HCS.1/4-20 X
10 428867SCREW 5/16-18 X 3/4
11 SB-STDPARTCOMMONLY AVAIL. PART
12 447424SUBASM.CHAIN
13 437280BEARING.BALL
14 437176SPROCKET DRI
15 442953TUBE.INPUT.H
16 436153CHAIN.#35.56
17 437282BEARING.BALL
18 436149CASE.CHAIN.L
19 818051010SCREW.10-24X
22 436696WELDMENT.SUP
32 436151BLOCK.TENSIO
33 436150SPRING ADJUS
36 583584201SHAFT.INPUT
37 436152SPROCKET.SPL
39 430470BEARING.BALL
40 532436939ARM.BRAKE
41 109553XSWTCH INTRLK
43 873800500NUT HEX LOC
44 SB-000000-00NICHT MEHR LIEFERBAR
45 532436154SPRING.DRIVE
47 436949BRACKET MOUN
48 SB-000000-00NICHT MEHR LIEFERBAR
51 436739BRACKET SUPP
53 SB-000000-00NICHT MEHR LIEFERBAR
54 435726BEARING.BALL
55 444716COVER.CLUTCH
57 436559WHEEL.FRICTI
60 SB-000000-00NICHT MEHR LIEFERBAR
62 437786PLATE.CLUTCH
63 437785PLATE.PRESSU
65 445814PLATE.PRESSU
66 435724BEARING THRU
67 SB-000000-00NICHT MEHR LIEFERBAR
68 532445817KUGELLAGER
69 445816COVER.CLUTCH
70 532411555GRIP LEVER
71 436865TUBE.SHIFT.L
72 582735501BOLZEN
73 73680400NUT LOCK 1/4 LGE FLG
75 583511401BRACKET.MOUN
76 183900HUB.SHIFT
78 429055SPACER.NYLON
79 74780416BOLT HEX FIN 1/4-20
80 810040400SICHERUNGSSCHEIBE DIN N
81 19091210WASHER 9/32 X 3/4 X
84 819111610UNTERLEGSCHEIBE
85 436914SPRING.FRICT
86 437304BUSHING.PACK
87 436948WASHER.PLAST
88 436701STUD.PACK.FR
89 SB-000000-00NICHT MEHR LIEFERBAR
90 734116541UNTERLEGSCHEIBE
91 436924SUBASM.LINK.
94 436918WELDMENT.SHI
95 532436866PLATE.SHIFT
97 436925SUBASM.LINK.
98 150360NUT LOCK CENTER 1/4
101 817060624SCREW 3/8-16 X 1-1/2
102 SB-000000-00NICHT MEHR LIEFERBAR
103 583658601SWITCH T
104 532444715HUB.CENTER
106 194321SPACER RETAINER
107 4497HHALTER
108 436784BUSHING.5/16
109 104757X613CAP.HUB.AXLE
110 428461BRACKET.SHIF
111 123583XPASSFEDER
112 SB-000000-00NICHT MEHR LIEFERBAR
113 583612701NUT LOCK HEX FLANG 5/16-18
114 436282BEARING.FLAN
117 SB-000000-00NICHT MEHR LIEFERBAR
118 SB-000000-00NICHT MEHR LIEFERBAR
119 STD541237MUTTER
