CRAFTSMAN RASENTRAKTOR 917.250830 Ersatzteile

917.250830 RASENTRAKTOR

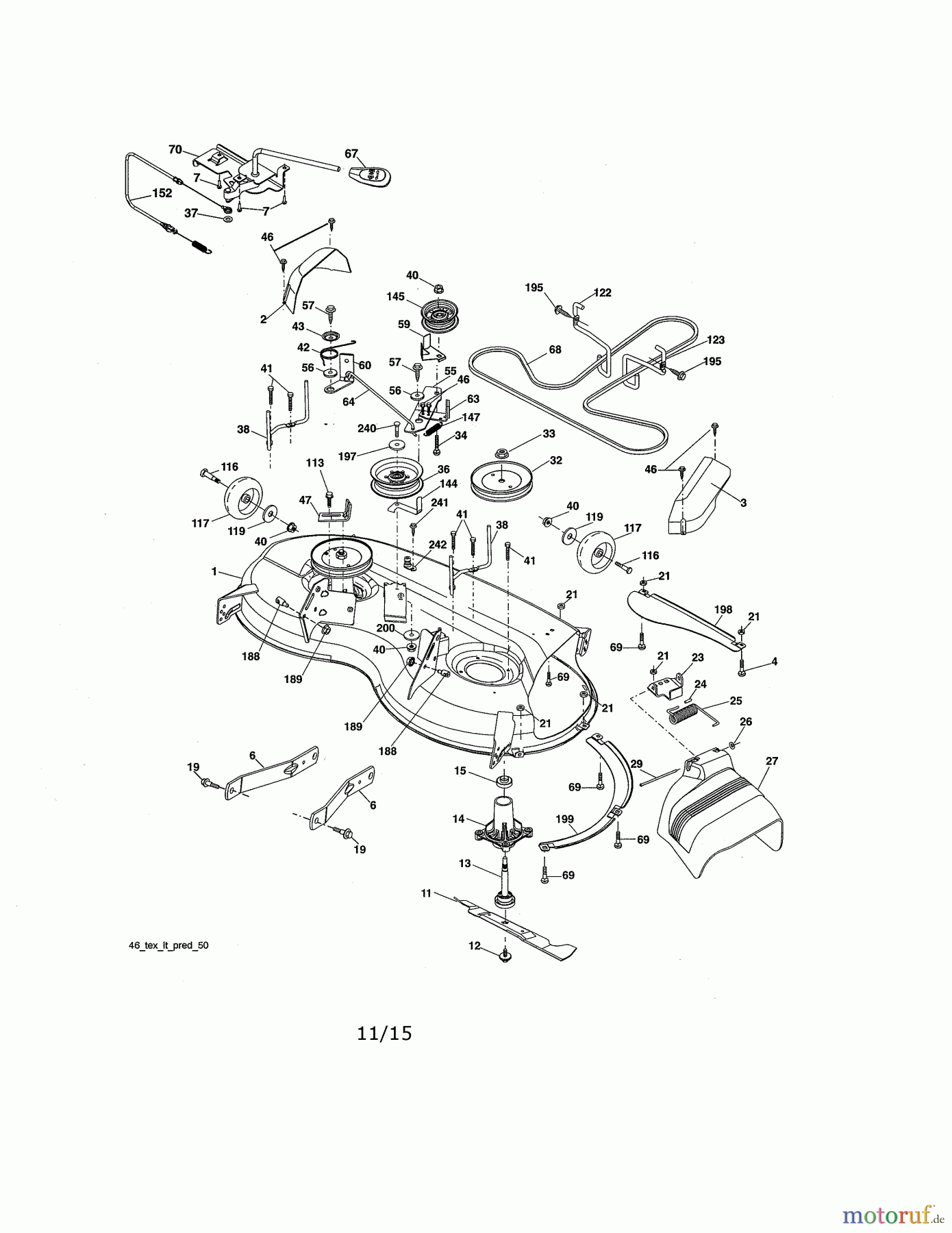

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers RASENTRAKTOR 917.250830 Seite 7. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	532425383	KIT.SVC.DECK
2	532405507	COVER.MANDRE
3	532405506	COVER.MANDRE
4	SB-STDPART	COMMONLY AVAIL. PART
6	195186	ARM SUSPENSION
7	416358	SCREW #10 X .750 BOS THREAD
11	SB-5140234-35	MESSER
12	584309301	SCREW 7/16-20 X 1
13	SB-000000-00	NICHT MEHR LIEFERBAR
14	504-00344	SPINDLE ASSEMBLY
15	585323901	BEARING MANDREL
19	196539	BOLT SHOULDER
21	873800500	NUT HEX LOC
23	192557	BRACKET DEFLECTOR
24	105304X	CAP SLEEVE
25	197026	SPRING TORSION DEFLECTOR
26	110452X	NUT PUSH
27	532405357	SHIELD.DEFLE
29	131491	ROD HINGE
32	504-00480	SPINDLE PULLEY
33	400234	NUT TOPLOCK FLANGED
34	72110612	BOLT CARR SH. 3/8-16 X 1-1/2 GR.5
36	504-00489	FLAT IDLER PULLEY
38	432520	KEEPER BELT LH MANDREL
40	532409149	NUT HEX FLANGELOCK 3/8-16
41	584953901	SECHSKANTSCHRAUBE
42	198410	SPRING TORSION BRAKE
43	197256	SPRING TORSION RETAINER
46	137729	SCREW THD ROLL 1/4-20 X 5/8
47	197250	BRACKET CLUTCH CABLE
55	197249	IDLER.ARM
56	199092	SPACER RETAINER
57	17000616	SCREW 3/8-16 X 1.0
59	532141043	GUARD TUV IDLER
60	532199471	BRAKE MOWER
63	199478	ARM BRAKE MOWER
64	532405139	LINKAGE.ASM.
67	532441477	HANDLE CLUTCH CABLE
68	584453101	RIEMEN
69	872110505	BOLZEN
70	199972	CLUTCH ASM MANUAL
113	817000510	BOLT 5/16-18
116	532004898	BOLT SHOULDER
117	188606	WHEEL GAUGE
119	819121414	UNTERLEGSCHEIBE
122	197258	KEEPER BELT ENGINE LH
123	197259	KEEPER BELT ENGINE RH
144	199204	KEILRIEMENSCHUTZ
145	504-00501	FLAT IDLER PULLEY
152	584243501	MANUAL CLUTCH CABLE
188	195161	STUD FASTENER
189	583612701	NUT LOCK HEX FLANG 5/16-18
195	17000612	SCREW HEXWSH THDROL 3/8-16 X 3/4
197	582732501	WASHER 13/32 X 13/16 X 12 GA.
198	532403149	BAFFLE.CENTE
199	532403150	BAFFLE FRONT
200	532413524	WASHER 13/32 X 2 X 10 GA.
240	874520636	BOLT-HEX EAK
241	152927	SCREW TT #10-32.5 3/8 FLANGE
242	415598	PORT WASHOUT
