CRAFTSMAN RASENTRAKTOR 917.250830 Ersatzteile

917.250830 RASENTRAKTOR

CRAFTSMAN Divers RASENTRAKTOR 917.250830 Seite 3

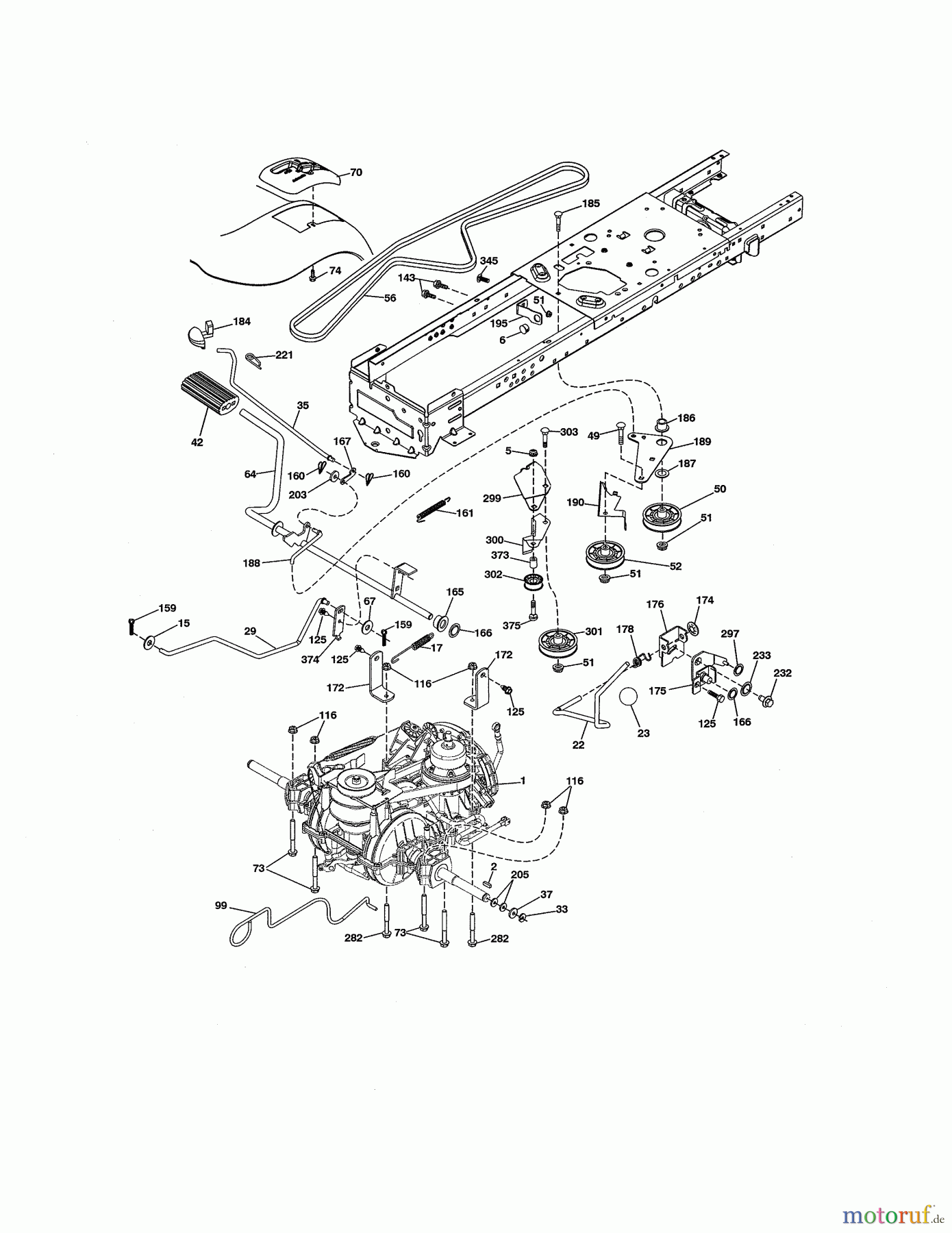

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers RASENTRAKTOR 917.250830 Seite 3. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNrArtikel NummerBezeichnung
2 123583XPASSFEDER
5 73680600NUT CROWNLOCK 3/8-16 UNC
15 819121414UNTERLEGSCHEIBE
17 SB-000000-00NICHT MEHR LIEFERBAR
22 421063ROD.SHIFT.LT
23 140845KNOPF
29 584823102ROD BRAKE
33 812000001E RING LT
35 583864501ROD BRAKE PARKING
37 188967WASHER HARDEN .793 X 1.637 X 060
42 532008883COVER PEDAL BLK ROUND
49 872110614BOLZEN
50 194327IDLER FLAT
51 532409149NUT HEX FLANGELOCK 3/8-16
52 194326IDLER V-GROOVE OFFSET
56 504-00277DECK DRIVE BELT
64 580401501SUB.ASM.SHAF
67 582732501WASHER 13/32 X 13/16 X 12 GA.
70 415688X428CONSOLE.AUTO
73 74490544BOLT HEX FLGHD 5/16-18 GR.5
74 142432SCREW HEX WSH HI-LO 1/4 X 1/2
99 435935BYPASSHEBEL
116 583612701NUT LOCK HEX FLANG 5/16-18
125 428867SCREW 5/16-18 X 3/4
143 17490508SCREW THDROL 5/16-18 X 1/2
159 SB-STDPARTCOMMONLY AVAIL. PART
160 169484RETAINER CLIP (M) DIA. 290
161 105709XSPRING RETURN CLUTCH 6.75
165 196212NYLINER
166 429164NUT PUSH .625
167 405257LATCH BRAKE PARKING
172 583974201STRAP TORQUE LH/RH
174 197289NUT PUSH
175 415677SHAFT.ASM.SH
176 196214ARM.CLEVIS.ROD.SHIFT
178 197456SPRING.SHIFT.GT2006
184 196439X428HANDLE PARKING BRAKE
185 872110622BOLZEN
186 194321SPACER RETAINER
187 532413524WASHER 13/32 X 2 X 10 GA.
188 582217001LINK CLUTCH GROUND DRIVE LONG
189 194317BELLCRANK GROUNDDRIVE NSTG/NSTL
190 194318KEEPER BELLCRANK DRIVE GROUND
195 581504601BUEGEL-MOTORSTOP
203 530092322UNTERLEGSCHEIBE
205 121748XWASHER 25/32 X 1-5/8 X 16 GA.
221 403187RETAINER SPRING CLIP HANDLE
232 74780716BOLT FIN HEX 7/16-14
233 532405296WASHER SERRA
282 874490548SCREW THDROL 5/16-18 X 3
297 532420223NUT.PUSH.1/4
299 532415683BRACKET MOUNT IDLER
300 415681KEEPER IDLER REAR
301 415680PULLEY IDLER V-GROOVE
302 581420501PULLEY IDLER FLAT 2.0 OD
303 872110618BOLT RDHD SGNK 3/8-16 X 2-1/4
345 SB-STDPARTCOMMONLY AVAIL. PART
373 581461801SPACER IDLER
374 581475201BRACKET BRAKE ARM
375 SB-STDPARTCOMMONLY AVAIL. PART
