CRAFTSMAN RASENTRAKTOR 917.250820 Ersatzteile

917.250820 RASENTRAKTOR

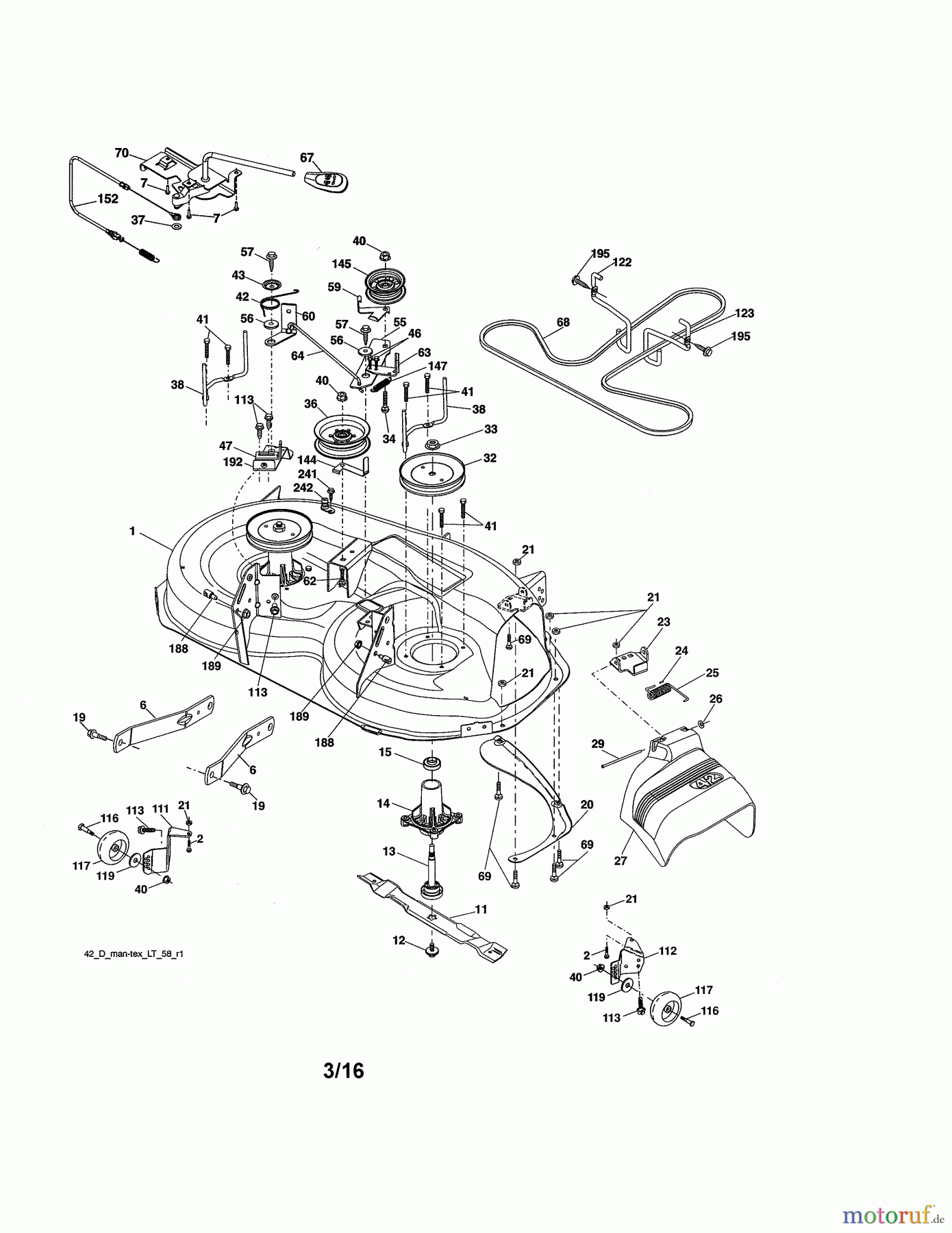

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers RASENTRAKTOR 917.250820 Seite 7. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	583411401	DECK SVC 42
2	872140505	BOLZEN
6	195186	ARM SUSPENSION
7	416358	SCREW #10 X .750 BOS THREAD
11	422719	BLADE 42" 3NI
12	584309301	SCREW 7/16-20 X 1
13	SB-000000-00	NICHT MEHR LIEFERBAR
14	504-00344	SPINDLE ASSEMBLY
19	196539	BOLT SHOULDER
20	159770	BAFFLE VORTEX
21	873800500	NUT HEX LOC
23	192557	BRACKET DEFLECTOR
24	105304X	CAP SLEEVE
25	197026	SPRING TORSION DEFLECTOR
26	110452X	NUT PUSH
27	583411801	SHIELD DEFLECTOR
29	131491	ROD HINGE
32	504-00480	SPINDLE PULLEY
33	400234	NUT TOPLOCK FLANGED
34	72110612	BOLT CARR SH. 3/8-16 X 1-1/2 GR.5
36	504-00489	FLAT IDLER PULLEY
38	432520	KEEPER BELT LH MANDREL
40	532409149	NUT HEX FLANGELOCK 3/8-16
41	584953901	SECHSKANTSCHRAUBE
42	198410	SPRING TORSION BRAKE
43	197256	SPRING TORSION RETAINER
46	137729	SCREW THD ROLL 1/4-20 X 5/8
47	197250	BRACKET CLUTCH CABLE
55	437110	ARM IDLER
56	199092	SPACER RETAINER
57	17000616	SCREW 3/8-16 X 1.0
59	532141043	GUARD TUV IDLER
60	197402	ARM BRAKE MOWER
62	72140616	BOLZEN
63	199478	ARM BRAKE MOWER
64	199918	LINK BRAKE ASM
67	532441477	HANDLE CLUTCH CABLE
68	504-00284	DECK DRIVE BELT
69	872110505	BOLZEN
70	199972	CLUTCH ASM MANUAL
111	404784	BRACKET WHEEL GAUGE LH
112	404785	BRACKET WHEEL GAUGE RH
113	817000510	BOLT 5/16-18
116	532004898	BOLT SHOULDER
117	188606	WHEEL GAUGE
119	819121414	UNTERLEGSCHEIBE
122	197258	KEEPER BELT ENGINE LH
123	197259	KEEPER BELT ENGINE RH
144	199204	KEILRIEMENSCHUTZ
145	504-00501	FLAT IDLER PULLEY
147	532401971	FEDER
152	584243501	MANUAL CLUTCH CABLE
188	195161	STUD FASTENER
189	583612701	NUT LOCK HEX FLANG 5/16-18
192	197260	BRACKET BRAKE STAND LH
195	17000612	SCREW HEXWSH THDROL 3/8-16 X 3/4
241	152927	SCREW TT #10-32.5 3/8 FLANGE
242	415598	PORT WASHOUT
