CRAFTSMAN RASENMAHER 247.38520 Ersatzteile

247.38520 RASENMAHER

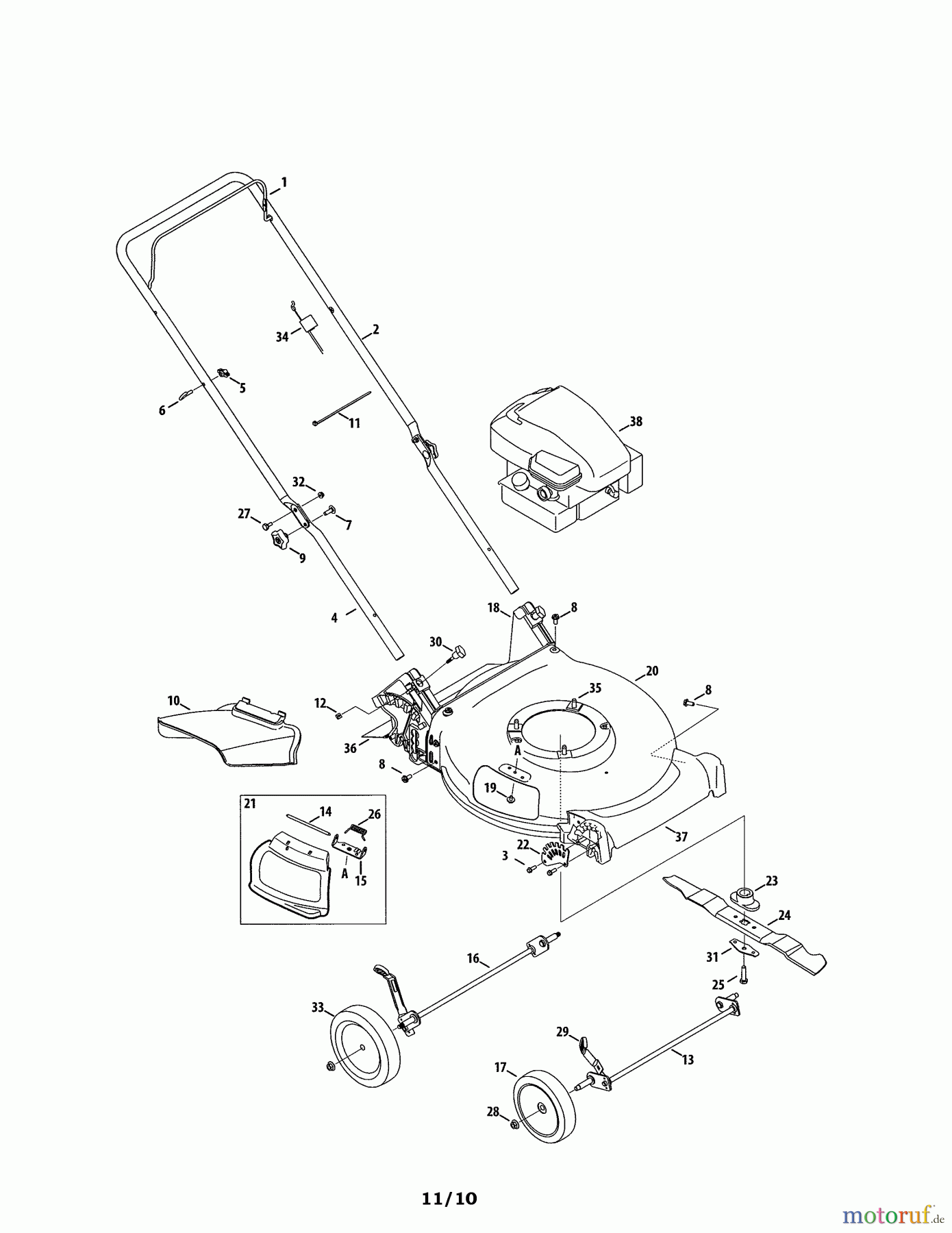

Hier finden Sie die Ersatzteilzeichnung für CRAFTSMAN Divers RASENMAHER 247.38520 Seite 1. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres CRAFTSMAN Gerätes aus und bestellen Sie einfach online. Viele CRAFTSMAN Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	747-05184D	BLADE CONTRL
2	SB-5140219-99	ERGO-OBERHOLM -LT
3	710-0895	SCHRAUBE
4	SB-5140219-86	LENKER UNTERTEIL
5	720-0279	FLUEGELMUTTER
6	710-1205	GUIDE BOLT
7	710-04998	SCHRAUBE
8	710-04995A	SCHRAUBE
9	720-04072A	KNOB-STAR
10	731-07486	SD CHUTE 21
11	725-0157	KABELKLEMME
12	712-04222	VIERKANTMUTTER 10X24"
13	911-04143B	HINTERACHSE VOLLST.
14	747-0710A	STIFT
15	787-01779	HALTER
16	911-04142A	LAGERBLECH ZUS.
17	734-04562	RAD
18	931-04486A	ABDECKUNG
19	710-05073	SCHRAUBE
20	SB-5140223-73	RM-GEHÄUSE 40 CM (STAHL) -L-
21	987-02516A	PLUG ASM
22	SB-5140223-70	PLATTE
23	748-0376E	BLADE ADPTR
24	942-0741A	BLADE- 21 IN
25	710-1044	BOLZEN
26	732-1014C	DREHSTABFEDER
27	738-04419A	SCREW-SHOULD
28	712-04217	MUTTER
29	720-04130	KNOPF
30	720-05066A	KNOB- WING
31	SB-736-0524B-1	HALTERUNG
32	712-04064	MUTTER
33	734-04563	RAD HINTEN
34	946-0957	CABLE-CONT
35	710-0654A	HEX WASH
36	731-07203	SCHILD
37	753-08680	KIT-SVC-CVR
38	SB-000000-00	NICHT MEHR LIEFERBAR
