Gutbrod HE 45 RLS 18DRT5H-690 (2005) Elektromotor, Grasfangkorb, Holm Ersatzteile

Elektromotor, Grasfangkorb, Holm 18DRT5H-690 (2005)

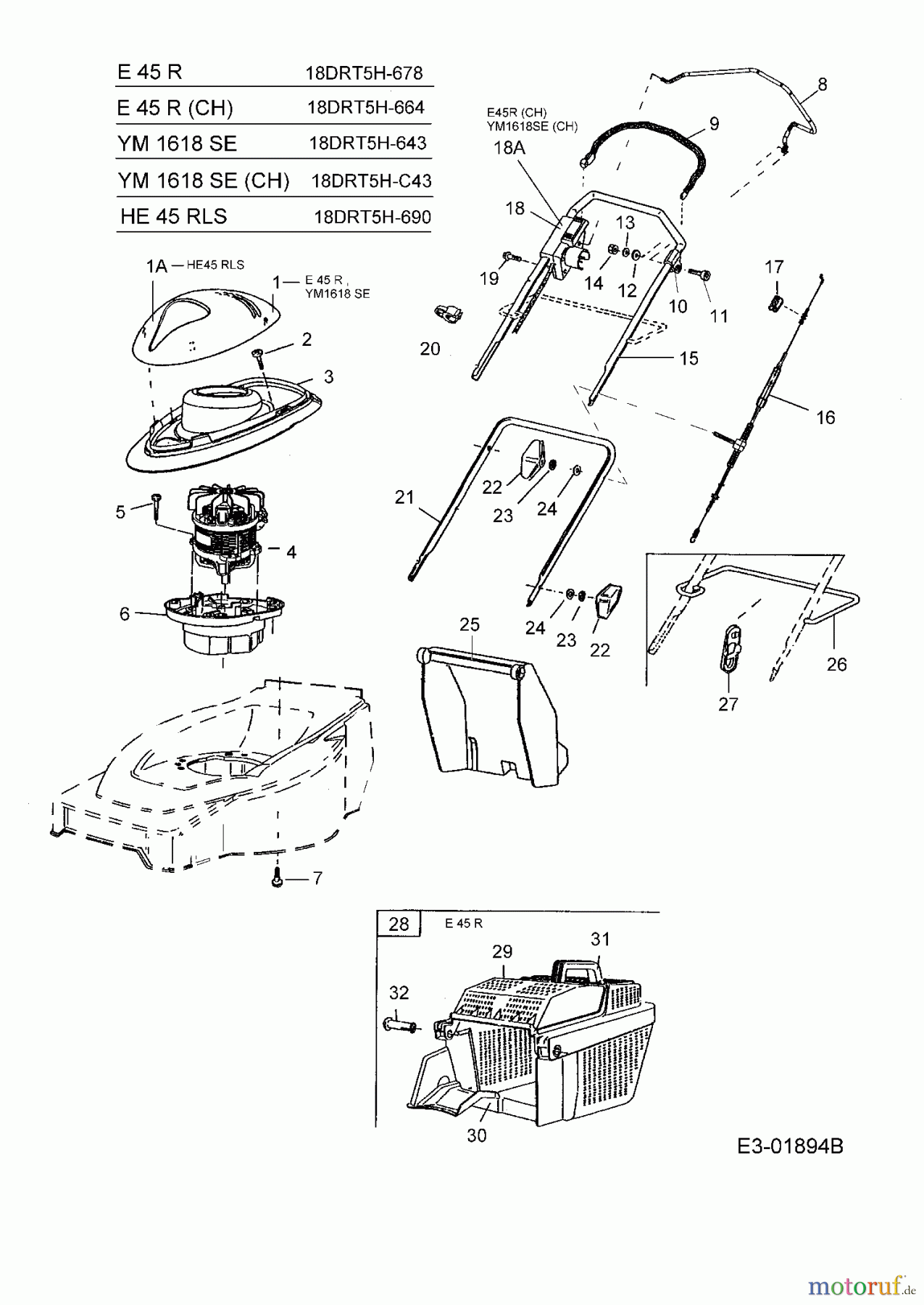

Hier finden Sie die Ersatzteilzeichnung für Gutbrod Elektromäher mit Antrieb HE 45 RLS 18DRT5H-690 (2005) Elektromotor, Grasfangkorb, Holm. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Gutbrod Gerätes aus und bestellen Sie einfach online. Viele Gutbrod Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	731-04716	ELEKTROHAUBE:MOTOR -LT-
1A	731-04717	ELEKTROHAUBE:MOTOR:T-DECK
2	710-1385	EJOT-SCHRAUBE K50x16 WN 1423
3	731-04715	ABDECKUNG:MOTOR:ELEC:T-DECK
4	724-0315	E-MOTOR 1600W 230V 50Hz -T-
5	710-04336A	Sternantrieb SCHRAUBE EJOT 7mm x 25mm
6	731-2435	EINSATZTOPF:E-MOTOR:T-DECK
7	710-04336A	Sternantrieb SCHRAUBE EJOT 7mm x 25mm
8	747-2036638	BÜGEL-GULLWING,RADANTRIEB -T-
9	731-2041	KUNSTSTOFFBÜGEL -GT-
10	731-2458	GEGENLAGER ZU BÜGEL-SSK T/SP
11	710-1784	LINSENSCHRAUBE M4x25 DIN 7985
12	736-0780	SCHEIBE R4,3 DIN 440-St
13	736-0602	SCHEIBE A 5,3 DIN 125-St
14	712-0636	S-6KT-MUTTER: M4 DIN 985-8
15	749-1327	ERGO-OBERHOLM -T/SP-
16	746-04133A	SCHALTZUG:ELEC:SP:T-DECK
17	731-1821	SCHALTZUGHALTER
18	725-1961	SCHALTER ZU BÜGEL SSK -T/SP-
18A	725-1962	SCHALTER ZU BÜGEL SSK -T/SP-
19	710-1782	PT-SCHRAUBE:KA 35x14 WN 1442
20	731-2422	KABELFÜHRUNG
21	749-1196A	UNTERHOLM -T- BOGIG
22	720-0368	FLÜGELMUTTER:M8 x 1.25
23	736-0689	FAECHERSCHEIBE B 8,4 DIN 6798
24	736-0700	SCHEIBE A8.4 DIN 125
25	731-04650	HECKKLAPPE mit Piktogramme -T-
26	747-1035	FÜHRUNGSBÜGEL VE 38 V 38 -G-
27	726-0368637	KABELHALTERUNG
28	811-000161	GRASFANGKORB: T-DECK SCHWARZ
29	731-04654	GRASFANGKORB OBERTEIL -T-
30	731-04637	GRASFANGKORB UNTEN:T-DECK
31	731-04664	GRIFF ZU GRASFANGKORB -T-
32	731-04659	LAGERBOLZEN (GRASFANGKORB)-LT-
